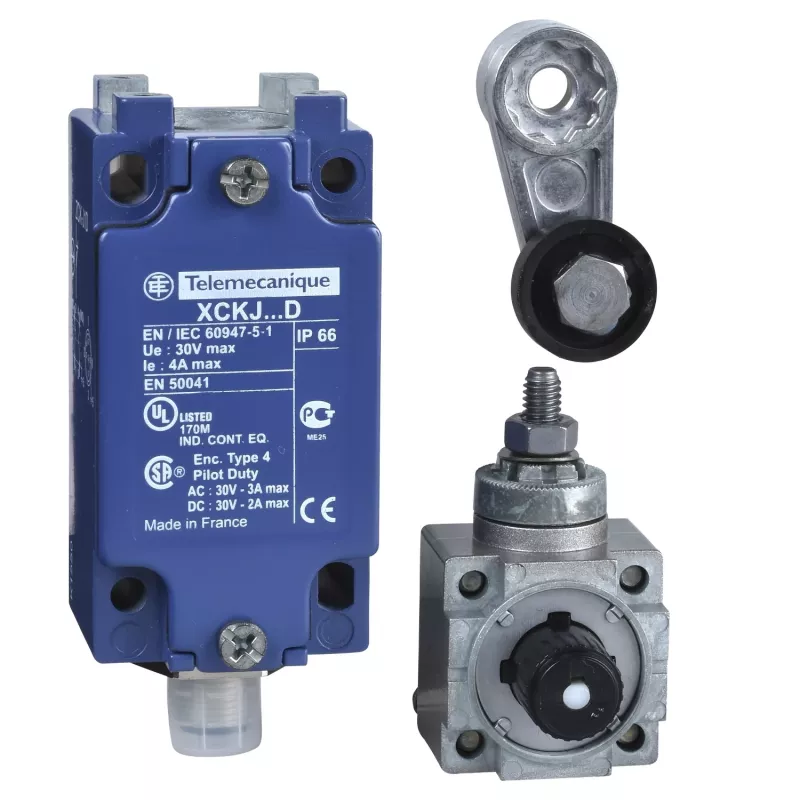

TMSS GERMANY Telemechanique Sensors Ribinis jungiklis XCKJ10513D IP66/IP67

Kai gamybos linijoje reikia patikimai fiksuoti mechanizmų padėtį, kiekvienas ciklas turi būti užtikrintas. TMSS GERMANY XCKJ10513D ribinis jungiklis su atidaromuoju kontaktu ir IP66/IP67 apsauga nuo dulkių bei vandens tiesiog veikia – net ir sunkiausiomis sąlygomis.

Kodėl verta rinktis

• Teigiamas atidarymas – saugos grandinėse kontaktas atsidaro net sugedus spyruoklei.
• 10 000 000 mechaninių ciklų – ilgaamžiškumas, mažinantis techninės priežiūros išlaidas.
• IP66 ir IP67 – atsparumas dulkėms ir vandens srovėms, tinka plovimo zonose.
• Platus darbinės temperatūros diapazonas: nuo -25 °C iki 70 °C.
• Atsparumas smūgiams iki 50 gn ir vibracijai 25 gn.

Techninė specifikacija

• Serija: OsiSense XC
• Tipas: ribinis jungiklis
• Korpusas: fiksuotas, cinko lydinio (Zamak)
• Galvutė: sukama
• Pavara: spyruoklinis grįžtamasis volelis (termoplastikas)
• Kontaktų konfigūracija: 1 NC + 1 NO
• Kontaktų veikimas: momentinis (snap action)
• Teigiamas atidarymas: taip
• Elektros prijungimas: varžtiniai gnybtai
• Kabelio įvadas: 1 įvadas su M20 x 1,5 srieginėmis movomis
• Apsaugos klasė: IP66, IP67; IK07
• Nominali izoliacijos įtampa (Ui): 500 V (IEC 60947-1)
• Nominali darbinė srovė (Ie): 3 A @ 240 V AC-15; 0,27 A @ 250 V DC-13
• Mechaninis patvarumas: 10 000 000 ciklų
• Darbinė temperatūra: -25 … 70 °C
• Atsparumas smūgiams: 50 gn (11 ms, IEC 60068-2-27)
• Atsparumas vibracijai: 25 gn (10–500 Hz, IEC 60068-2-6)

Kaip naudoti

Jungiklis tvirtinamas prie stacionaraus paviršiaus, o jo sukama galvutė su spyruokliniu voleliu liečiasi su judančia mašinos dalimi. Kontaktai prijungiami prie valdymo grandinės varžtiniais gnybtais. Dėl teigiamo atidarymo jis puikiai tinka avarinio sustabdymo grandinėms, durų padėties kontrolei, konvejerių pabaigos taškams.

Kam tinka

Įrenginių technikams, automatizavimo inžinieriams ir gamybos įmonėms, kurioms reikia patikimo, ilgaamžio ir sandaraus ribinio jungiklio. Tinka maisto pramonėje, pakavimo linijose, medienos apdirbime – visur, kur yra dulkių, drėgmės ar vibracijos.

Patarimas: montuodami įsitikinkite, kad volelis liečiasi su judančia dalimi per visą jos eigą, o kabelio įvadas sandariai užveržtas, kad išlaikytumėte IP66/IP67. Reguliariai tikrinkite, ar kontaktai švarūs ir ar spyruoklė grąžina svirtį į pradinę padėtį.
