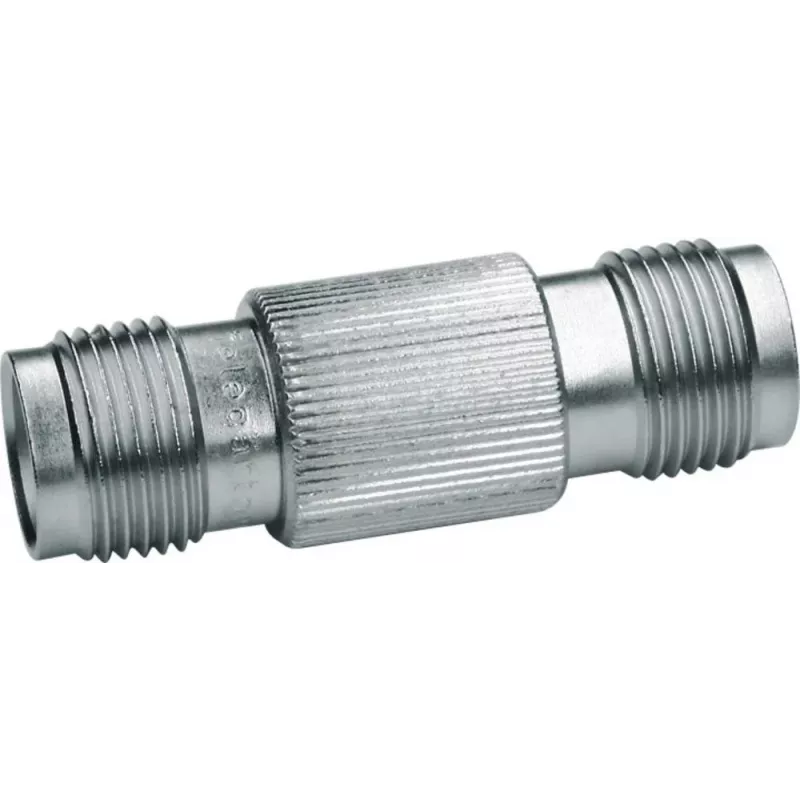

Telegärtner TNC moteriškas į moterišką adapteris J01014A2618

Kai reikia sujungti du TNC kabelius su vyriškais jungtimis, šis Telegärtner adapteris – greičiausias sprendimas. Jo korpusas pagamintas iš nikeliuoto žalvario, o centrinis kontaktas auksuotas – tai užtikrina patikimą signalo perdavimą iki 11 GHz.

Kam skirtas

RF technikams, radijo mėgėjams ir tinklo inžinieriams, dirbantiems su TNC koaksialiniais kabeliais. Pravers prailginant kabelių linijas, jungiant antenas prie testavimo įrangos ar pritaikant skydinius TNC lizdus.

Pagrindinės savybės

• 1 jungtis: TNC moteriška
• 2 jungtis: TNC moteriška
• Impedansas: 50 Ω
• Dažnių diapazonas: DC–11 GHz
• Žemas VSWR ≤ 1,2 iki 10 GHz
• Nikeliuoto žalvario korpusas, auksuotas centrinis kontaktas
• PTFE izoliatorius stabiliam veikimui
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Sujungimų ciklai: ≥ 500

Specifikacijos

• Jungties tipas A: TNC moteriška
• Jungties tipas B: TNC moteriška
• Impedansas: 50 omų
• Dažnių diapazonas: DC–11 GHz
• VSWR: ≤ 1,2 @ 0,1–10 GHz
• Dielektrinė atsparumas įtampai: 1,5 kVeff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• Korpuso medžiaga: žalvaris
• Korpuso danga: nikelis
• Centrinio kontakto medžiaga: žalvaris
• Centrinio kontakto danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Sujungimų ciklai: ≥ 500

Kaip naudoti

Adapteris yra tiesioginis – juo sujungiate du TNC moteriškus lizdus. Tiesiog įsukite abu kabelių galus į adapterio galus ir priveržkite. Kad išvengtumėte impedanso neatitikimo, įsitikinkite, kad abu jungiamieji kabeliai yra 50 Ω ir turi TNC vyriškas jungtis.

Patarimai

Jei naudosite lauke, apsaugokite jungtį nuo drėgmės savaiminio sukibimo juosta arba termiškai susitraukiančiu vamzdeliu. Laikykitės nurodytos darbinės temperatūros diapazono, kad išlaikytumėte garantiją.
