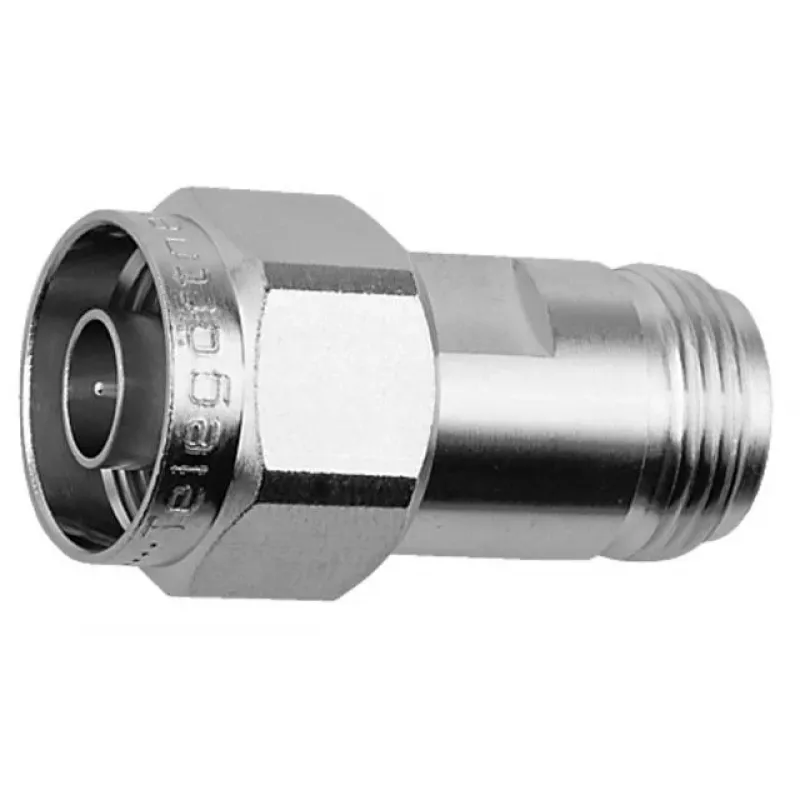

Telegärtner N-Type Female to N-Type Male Quick-Screw Coupler J01024A0010

Jei kada nors teko sukti N-type jungtį ten, kur rankos sunkiai prieina, žinote, kaip svarbu, kad ji užsifiksuotų greitai ir patikimai. Šis Telegärtner J01024A0010 adapteris su quick-screw mechanizmu būtent tai ir sprendžia — prisukama greičiau nei įprasta, o sukibimas išlieka tvirtas net iki 11 GHz dažnių.

Kodėl verta rinktis

• Quick-screw fiksavimas — greitas ir saugus sujungimas be papildomų įrankių
• Mažas įterpimo nuostolis: ≤0,05 dB iki 6 GHz
• Platus darbinės temperatūros diapazonas: nuo -40°C iki +85°C
• Ilgaamžiškumas: ≥500 sujungimo ciklų
• 50 Ω varža — standartas RF ir mikrobangų sistemoms

Kam tinka

Šis adapteris skirtas tiems, kurie dirba su radijo ryšio, matavimo ar antenų įranga ir vertina stabilų signalą. Puikiai tinka, kai reikia sujungti N-type female ir N-type male jungtis laboratorijoje, lauko sąlygomis ar serviso metu. Dėl atsparumo temperatūros svyravimams jis tinka ir lauko instaliacijose.

Techninė specifikacija

• 1 jungtis: N-Type Female
• 2 jungtis: N-Type Male
• Varža: 50 Ω
• Dažnių diapazonas: DC–11 GHz
• VSWR: ≤1,25 (DC–6 GHz), ≤1,35 (6–11 GHz)
• Įterpimo nuostolis: ≤0,05 dB (DC–6 GHz), ≤0,1 dB (6–11 GHz)
• Dielektrinė atsparumas įtampai: 2,5 kVeff
• Izoliacijos varža: ≥5 GΩ
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE

Kaip naudoti

Užmaukite adapterį ant N-type female jungties ir ranka prisukite quick-screw žiedą, kol pajusite pasipriešinimą. Nenaudokite jėgos — mechanizmas skirtas patogiam ir greitam fiksavimui. Prieš jungdami įsitikinkite, kad kontaktai švarūs ir sausį.

Patarimas: laikykite porą šių adapterių instrumentų dėžėje — kai prireikia greitai perjungti N-type liniją, quick-screw sutaupo laiko ir apsaugo jungtis nuo nereikalingo susidėvėjimo.
