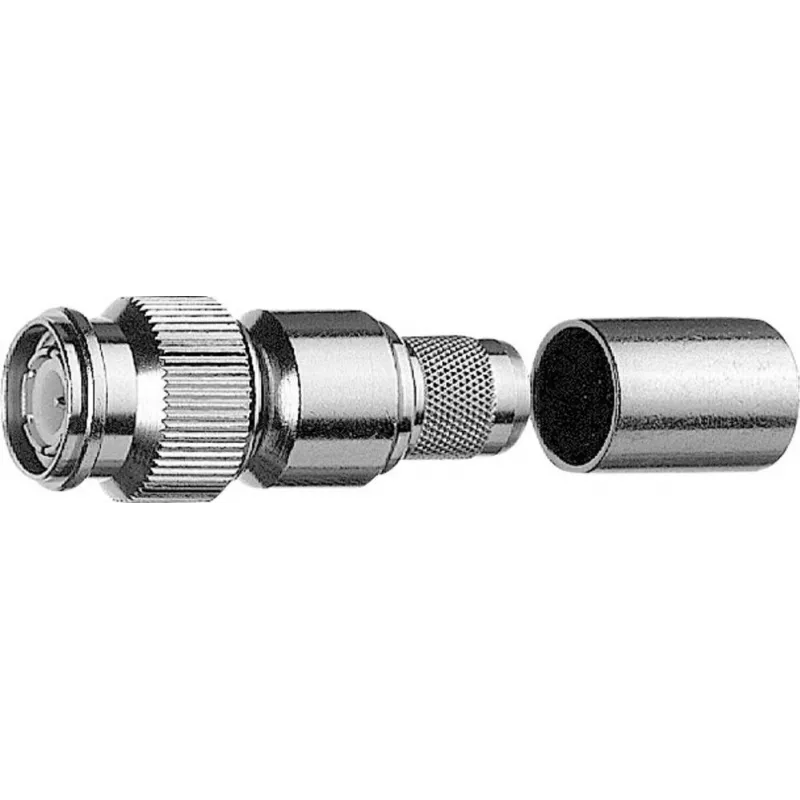

Telegärtner TNC kištukas Crimp G37 50 Ohm tiesus Professional (J01010A0049)

Kai reikia patikimo 50 omų koaksialinio sujungimo, kiekviena detalė turi būti nepriekaištinga. Telegärtner TNC kištukas Crimp G37 Professional užtikrina, kad jūsų RF grandinė veiktų sklandžiai – nesvarbu, ar tai būtų antenos tiekimas, ar bandymų stendas. Šis tiesus kabelio montavimo jungtis skirtas 7,25 mm dielektriko ir 2,7 mm vidinio laidininko kabeliams, o crimp terminavimas leidžia greitai ir pakartojamai sumontuoti tiek dirbtuvėse, tiek lauko sąlygomis.

Kodėl verta rinktis

Auksuoti kontaktai atsparūs korozijai, o nikeliuotas žalvarinis korpusas – ilgaamžis net ir sudėtingomis sąlygomis. Srieginė TNC jungtis tvirtai užsifiksuoja, todėl vibracijos ar netyčinio atsijungimo rizika sumažėja iki minimumo. Crimp/crimp konstrukcija nereikalauja litavimo – tai taupo laiką ir užtikrina stabilius elektrinius parametrus.

Pagrindinės specifikacijos

• Jungties tipas: TNC kištukas (vyriškas)
• Varža: 50 Ohm
• Terminavimas: crimp (centrinis ir išorinis)
• Kabelio grupė: G37 (dielektrikas 7,25 mm, vidinis laidininkas 2,7 mm)
• Korpuso forma: tiesus
• Montavimas: prie kabelio
• Kontaktų danga: auksas
• Korpuso medžiaga: žalvaris, nikeliuotas
• Izoliatorius: PTFE
• Dažnių diapazonas: DC–11 GHz
• Įtampa: 500 V RMS
• Darbinė temperatūra: nuo -65 °C iki +165 °C

Kam tinka

• RF inžinieriams ir montuotojams, terminavusiems 50 omų kabelius
• Antenų tiekimo linijoms mobiliose ar stacionariose sistemose
• Pramoniniams RF įrenginiams, kur reikalingos srieginės jungtys
• Lauko remontui ir individualiems kabelių mazgams

Kaip naudoti

Prieš užsakydami patikrinkite kabelio matmenis – jungtis skirta tik nurodytam dielektriko ir vidinio laidininko skersmeniui. Tinkamam terminavimui reikalingi G37 grupės crimp įrankiai ir štampai. Tiekiama po vieną vienetą.

Patarimas: prieš pradėdami crimpavimą, nuvalykite kabelio galą ir įsitikinkite, kad vidinis laidininkas tvirtai įsistato į kontaktą. Naudokite tik tam skirtus G37 įrankius – taip išvengsite pažeidimų ir užtikrinsite patikimą signalo perdavimą.
