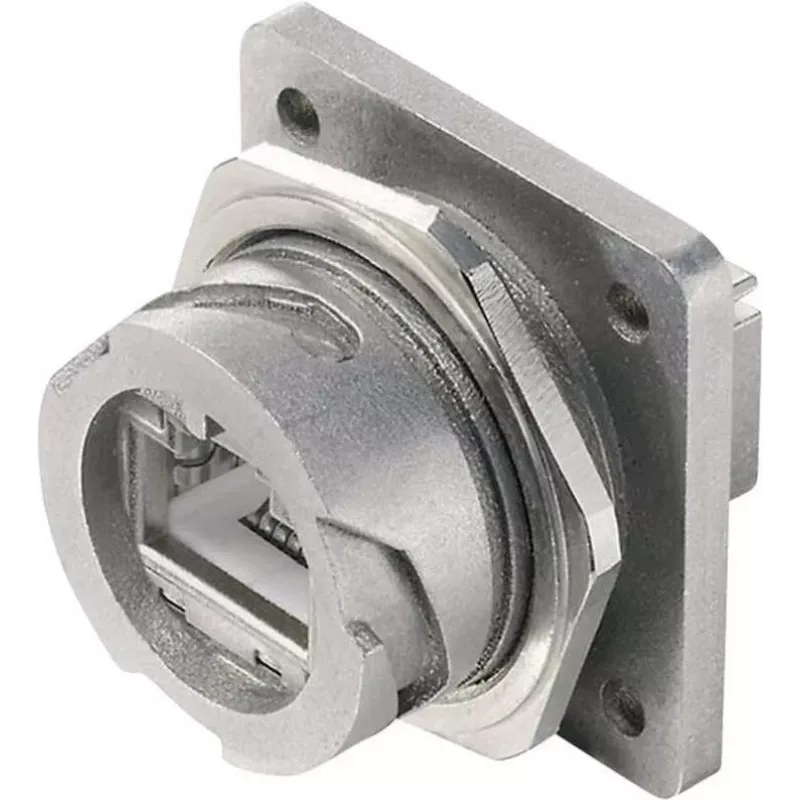

Telegärtner STX V1 RJ45 flanšinis rinkinys, metalinis, 1 variantas, panelinis 8P8C jungtis J80020A0001

Jei tinklo jungtis sumontuota ten, kur aplinka nelepina – pramoniniame ceche, lauko spintoje ar vibracijų zonoje – plastikinis keystone lizdas ilgai neatlaikys. Telegärtner STX V1 RJ45 flanšinis rinkinys su metaliniu korpusu yra skirtas būtent tokioms vietoms: jis ne tik apsaugo jungtį nuo dulkių ir drėgmės, bet ir užtikrina stabilų 10 Gigabit Ethernet ryšį net ekstremaliomis sąlygomis.

Kam skirtas

Šis flanšinis rinkinys sukurtas sistemų integratoriams, skydų montuotojams ir tinklo technikams, kuriems reikia patikimo, panelėje montuojamo RJ45 prijungimo taško pramoninėse mašinose, lauko korpusuose ar didelių vibracijų vietose. Jis tinka ten, kur įprasti plastikiniai keystone lizdai nėra pakankamai tvirti.

Pagrindinės savybės

• Flanšinis rinkinys su integruotu RJ45 jungtimi (8P8C), montuojamas panelėje
• Cinkuoto plieno liejimo korpusas – didelis mechaninis atsparumas ir EMI ekranavimas
• IP67 apsaugos klasė sujungus – apsaugo nuo dulkių ir trumpalaikio panardinimo
• Palaiko 10 Gigabit Ethernet (Cat.6A) didelės spartos duomenų perdavimą
• Auksuoti kontaktai užtikrina patikimą signalo kokybę per 750+ sujungimo ciklų
• Darbinė temperatūra nuo -40 °C iki +70 °C ekstremalioms sąlygoms

Specifikacijos

• Produkto tipas: RJ45 flanšinis rinkinys
• Serija: Telegärtner STX V1
• Variantas: 1 variantas
• Jungties tipas: RJ45 lizdas (coupler)
• Kontaktų skaičius: 8P8C
• Montavimo tipas: panelinis / flanšinis
• Korpuso medžiaga: cinkuotas plienas (metalas)
• Ekranavimas: ekranuotas
• Apsaugos klasė (sujungus): IP67
• Kategorija: Cat.6A
• Perdavimo sparta: iki 10 Gigabit Ethernet (10GBase-T)
• Darbinė temperatūra: -40 °C iki +70 °C
• Sujungimo ciklai: > 750
• Kontaktų danga: auksas virš nikelio
• Atitinka standartus: ISO/IEC 11801, EN 50173, TIA/EIA-568-C.2
• RoHS: taip
• Spalva: metalinė / sidabrinė

Kaip naudoti

Šis flanšinis rinkinys montuojamas į panelės išpjovą – jis tvirtinamas varžtais, o iš galo prijungiamas tinklo kabelis. Priekinė dalis su RJ45 lizdu yra paruošta priimti suderinamą Telegärtner STX V1 kištuką arba apsauginį dangtelį. Užtikrinkite, kad tarpinė tarp flanšo ir panelės būtų švari ir tvirtai prispausta, kad būtų išlaikyta IP67 apsauga.

Patarimai

Naudokite šį flanšinį rinkinį su suderinamu Telegärtner STX V1 kištuku arba apsauginiu dangteliu, kad išlaikytumėte IP67 sandarumą. Lauko instaliacijose būtinai tinkamai užsandarinkite panelės išpjovą ir tvirtai priveržkite flanšą – taip išvengsite drėgmės patekimo už panelės. Periodiškai patikrinkite, ar tarpinės nepažeistos, ypač po mechaninio poveikio ar temperatūros svyravimų.
