TELEGÄRTNER H02025A0234 Cat.6A ekranuotas Keystone modulis, montuojamas be įrankių, RJ45, cinko lydinio, T568A/B

Cinko lydinio korpusas su nikelio danga – tai pirmas dalykas, kurį pastebėsite paėmę šį TELEGÄRTNER H02025A0234 modulį. Jis ne tik atrodo tvirtai, bet ir užtikrina patikimą ekranavimą nuo elektromagnetinių trukdžių, todėl tinka net reikliose duomenų centrų ar pramoninėse aplinkose. Be to, montavimas be įrankių – jokių specialių įrankių, tiesiog įspaudžiate laidus ir modulis paruoštas. Tai žymiai pagreitina diegimo darbus.

Kodėl verta rinktis

Šis modulis palaiko Cat.6A standartą, užtikrinantį 10 Gigabit Ethernet (10GBase-T) spartą be signalo nuostolių. Universali T568A/B schema leidžia jį naudoti su įvairiais kabelių standartais. Auksuoti kontaktai (min. 0,8 µm) užtikrina mažą kontaktinę varžą ir ilgaamžiškumą net po daugiau nei 750 prijungimų. Modulis taip pat palaiko PoE, PoE+ ir 4PPoE (IEEE 802.3af/at/bt), todėl galite maitinti galingus įrenginius, pavyzdžiui, stebėjimo kameras ar belaidžio ryšio prieigos taškus.

Techninės specifikacijos

• Kategorija: Cat.6A, iki 10 Gigabit Ethernet (10GBase-T)
• Jungties tipas: RJ45 female, ekranuotas, keystone modulis
• Jungimo schema: T568A/B universali, IDC gnybtai be įrankių
• Korpusas: cinko lydinio, nikeliuotas, užtikrinantis ilgaamžiškumą ir EMI ekranavimą
• Kontaktų danga: auksas, min. 0,8 µm
• Laido skersmuo: AWG 24/1 - 22/1 monolitinis, AWG 26/7 - 22/7 suvytas
• Prijungimų ciklai: ≥ 750
• Darbinė temperatūra: -40 °C iki +70 °C
• PoE palaikymas: PoE, PoE+, 4PPoE (IEEE 802.3af/at/bt)
• Standartai: ISO/IEC 11801 Ed.2.2, EN 50173-1, TIA/EIA-568-C.2
• Montavimas: snap-in standartiniams keystone skydams ir lizdams
• Kabelio įėjimas: 180° tiesus, idealus patch paneliams
• Degumo klasė: UL 94 V-0 plastikinėms dalims

Kam tinka

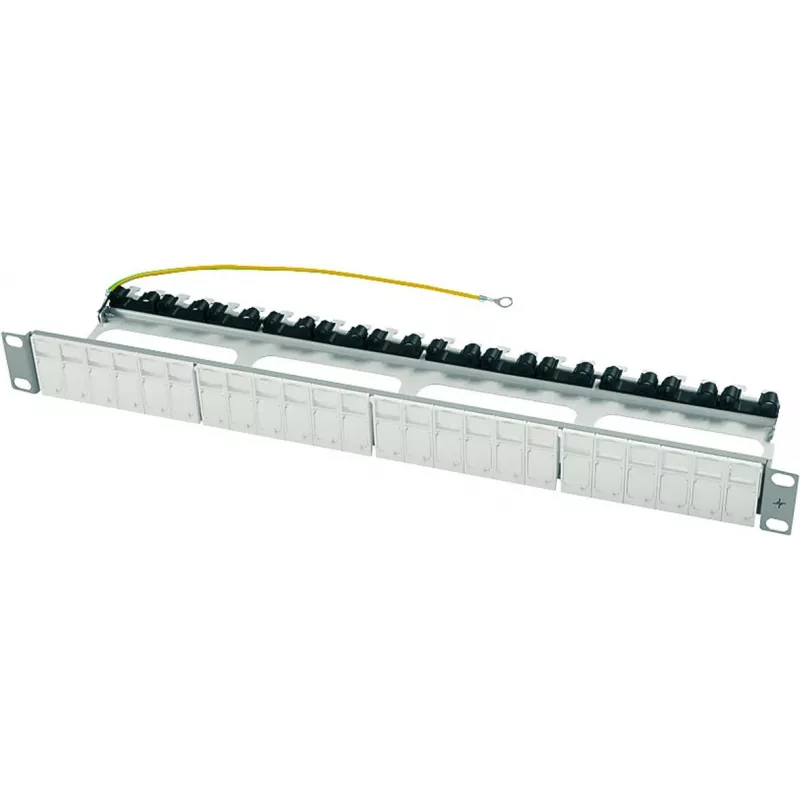

• Duomenų centrų patch paneliams, kuriems reikalinga Cat.6A sparta
• Įmonių tinklams su 10GBase-T jungtimis
• Pramoninėms aplinkoms, kur svarbus EMI ekranavimas
• PoE įrenginiams iki 90 W (IEEE 802.3bt)

Kaip naudoti

Modulis skirtas monolitiniams arba suvytiems laidams nuo AWG 22 iki 26. Tiesus kabelio įėjimas (180°) palengvina montavimą patch paneliuose. Tiesiog įspauskite laidus į atitinkamus IDC kontaktus pagal T568A arba T568B schemą – jokių papildomų įrankių nereikia. Tada įstatykite modulį į keystone lizdą ar patch panelį.

Patarimas: prieš įspausdami laidus, nuimkite izoliaciją maždaug 1,5 cm nuo kabelio galo ir išskirstykite laidus pagal pasirinktą schemą. Įsitikinkite, kad ekranavimo folija liečiasi su modulio korpusu – taip užtikrinsite tinkamą ekranavimą. Jei montuojate aukštos spartos tinkle, rekomenduojame naudoti Cat.6A kabelius, kad išnaudotumėte visą modulio potencialą.
