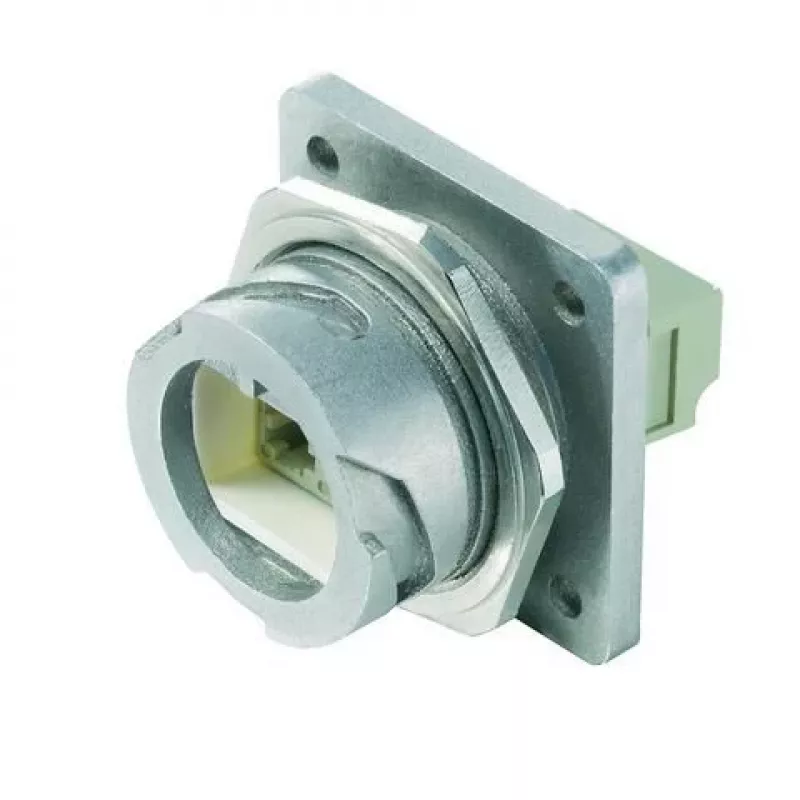

Telegärtner STX V1 LC-Duplex daugiamodis metalinis flanšų rinkinys J88074A0002

Telegärtner STX V1 serijos moduliniams skirstymo paneliams skirtas LC-Duplex daugiamodis optinis flanšų rinkinys su metaliniu korpusu – tai tvirtas įspaudžiamas (snap-in) jungties taškas dviem daugiamodėms skaiduloms.

Kodėl verta rinktis

Metalinis korpusas užtikrina patikimą mechaninę apsaugą ir ilgaamžiškumą net intensyvaus naudojimo sąlygomis. Cirkonio keramikos įvorės tiksliai išlaiko skaidulų padėtį, todėl optiniai parametrai išlieka stabilūs. Įspaudžiama konstrukcija leidžia greitai ir saugiai sumontuoti rinkinį STX V1 moduliuose be papildomų įrankių.

Kam tinka

• Vidaus optinių skaidulų skirstymui pramoninėse patalpose
• STX V1 moduliniams komutaciniams paneliams ir korpusams
• Daugiamodėms optinėms linijoms, kurioms reikia LC-Duplex jungties

Pagrindinės specifikacijos

• Jungties tipas: LC-Duplex
• Skaidulų režimas: daugiamodis (Multimode)
• Korpuso medžiaga: metalas
• Įvorių medžiaga: cirkonio keramika
• Įterpimo nuostoliai: < 0,2 dB
• Atspindžio nuostoliai: > 20 dB
• Sujungimų patvarumas: > 500 ciklų
• Darbinė temperatūra: nuo -20 °C iki +70 °C
• Sandėliavimo temperatūra: nuo -40 °C iki +85 °C
• Atitiktis: IEC 61754-20, TIA/EIA-604-10

Kaip naudoti

Rinkinys įspaudžiamas į STX V1 modulio angą – tereikia įstatyti flanšą, kol jis užsifiksuoja, ir prijungti LC-Duplex kištukus. Montuojant rekomenduojama laikytis švaros reikalavimų: prieš jungiant nuvalykite jungčių galus, kad įterpimo nuostoliai išliktų kuo mažesni.

Patarimas: jei naudojate kelis STX V1 modulius, žymėkite kiekvieną LC-Duplex porą atskirai – taip vėliau lengviau atseksite konkrečią daugiamodę liniją ir išvengsite painiavos prie komutacinės panelės.
