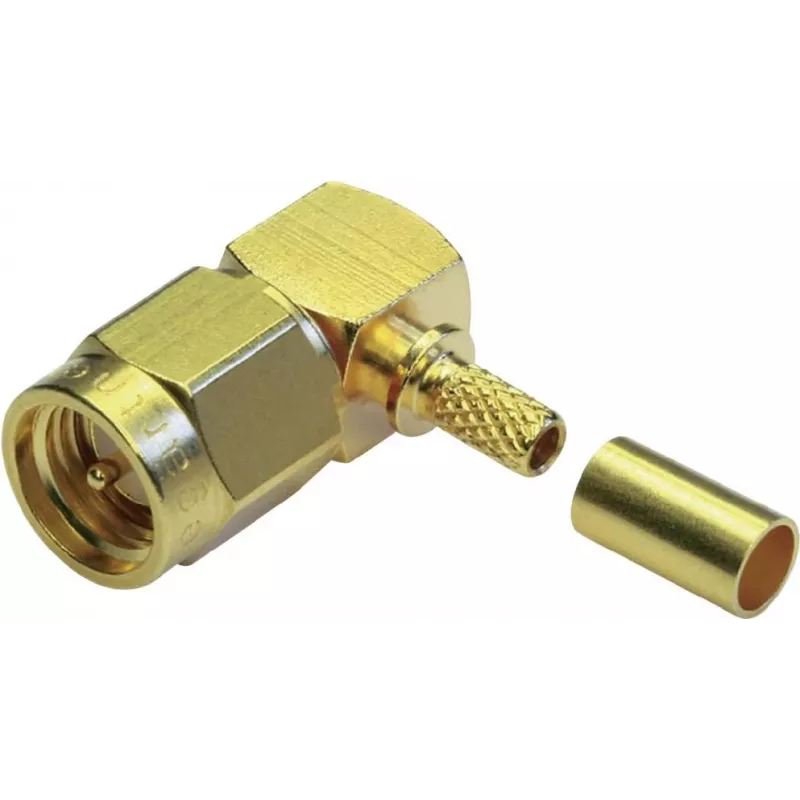

TELEGÄRTNER SMA kampuotas crimp kištukas RG-58 C/U kabeliui, auksuotas, 5 vnt. J01150A0091

Kai kabelių kanalai siauri, o vietos kiekvienam milimetrui tenka kovoti, tiesus SMA jungtis gali tapti tikru galvos skausmu. TELEGÄRTNER SMA kampuotas crimp kištukas su 90° kampu leidžia kabelį nukreipti išilgai įrenginio korpuso – taip sutaupote vietos ir išvengiate kabelio įlinkimų, kurie ilgainiui gadina signalą.

Kodėl verta rinktis

• Kampuota konstrukcija – idealiai tinka ankštose vietose, kur tiesi jungtis netelpa.
• Crimp tvirtinimas užtikrina patikimą ir ilgaamžį kabelio kontaktą.
• Auksuoti kontaktai ir korpusas – maža kontaktinė varža, atsparumas korozijai.
• PTFE izoliatorius išlaiko stabilias elektrines savybes iki 6 GHz.
• 50 omų varža – suderinamumas su dauguma RF įrenginių.
• 5 vienetų pakuotė – užtenka keliems projektams ar atsargai.

Kas tai per jungtis

Tai SMA tipo kištukas (male), skirtas RG-58 C/U (G01) kabeliui. Jungiama crimp būdu – kabelis įspaudžiamas specialiomis replėmis, taip užtikrinant tvirtą ir vibracijai atsparų sujungimą. Varžtinis fiksavimas neleidžia jungčiai atsilaisvinti net ir intensyviai naudojant.

Techninė specifikacija

• Jungties tipas: SMA kištukas (male)
• Konstrukcija: kampuota (90°)
• Tvirtinimo būdas: crimp
• Kabelio suderinamumas: RG-58 C/U (G01)
• Varža: 50 omų
• Kontaktų danga: auksas
• Korpuso danga: auksas
• Korpuso medžiaga: žalvaris
• Izoliatoriaus medžiaga: PTFE
• Dažnių diapazonas: nuo nuolatinės srovės iki 6 GHz
• Įtampos nominalas: 500 V (rms)
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Dielektrinė pramušimo įtampa: 1500 V (rms)
• VSWR: ≤ 1,25 @ 6 GHz
• Fiksavimo mechanizmas: varžtinis
• Kiekis pakuotėje: 5 vnt.
• Gamintojo serija: G01 C0405

Kam tinka

Ši jungtis skirta tiems, kurie dirba su RF technika: radijo mėgėjams, telekomunikacijų specialistams, testavimo ir matavimo įrangos naudotojams, taip pat pramoninių sistemų integratoriams. Puikiai tiks, kai reikia patikimo ir kompaktiško sprendimo antenų, siųstuvų-imtuvų ar matavimo prietaisų prijungimui.

Kaip naudoti

Nuluokite RG-58 C/U kabelio galą, užmaukite crimp žiedą, įstatykite laidininką į centrinį kontaktą ir suspauskite specialiomis crimp replėmis. Tada užsukite jungtį ant įrenginio SMA lizdo. Dėl auksuotų kontaktų nereikia papildomų priemonių – tiesiog mėgaukitės stabiliu signalu.

Patarimas: prieš crimpuodami įsitikinkite, kad kabelio skersmuo tiksliai atitinka RG-58 C/U specifikaciją – netinkamas kabelis gali sugadinti jungtį arba susilpninti signalą. Jei abejojate, pasikonsultuokite su ITwork.lt specialistais.
