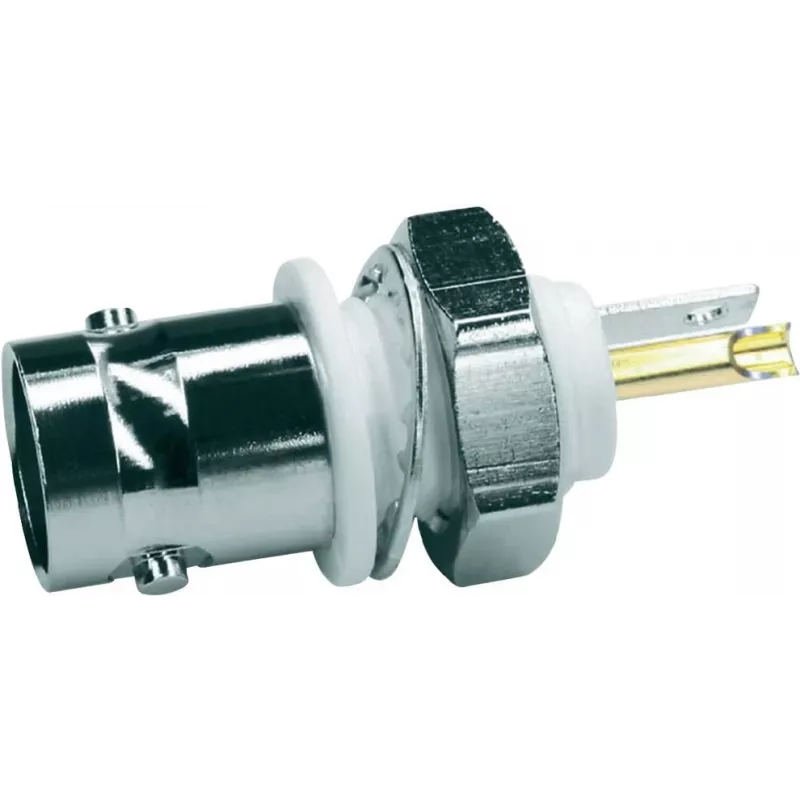

Telegärtner BNC izoliuotas 50 omų panelinis lizdas, baltu izoliaciniu flanšu, Z01 - 1 vnt. (J01001A0043)

Kai statote ar remontuojate įrangą, kurioje svarbus kiekvienas signalo decibelas, šis Telegärtner BNC lizdas tampa patikimu ryšio tašku per skydą ar korpusą. Izoliuotas flanšas neleidžia atsirasti žemės kilpoms, todėl signalas išlieka švarus net jautriuose matavimuose.

Kodėl verta rinktis

Baltas izoliacinis flanšas užtikrina, kad lizdas nebūtų tiesiogiai sujungtas su korpusu – tai ypač svarbu, kai reikia išvengti trikdžių. Auksu padengtas centrinis kontaktas ir PTFE dielektrikas mažina nuostolius, o platus temperatūrų diapazonas (-55 °C iki +155 °C) leidžia naudoti net ekstremaliomis sąlygomis. Telegärtner kokybė garantuoja stabilumą per visą 500 sujungimų ciklą.

Kam tinka

• Radijo ir televizijos studijų įrangai
• RF matavimo ir testavimo stendams
• Telekomunikacijų infrastruktūrai
• Pramoninėms valdymo sistemoms
• Mėgėjiškiems radijo projektams

Pagrindinės specifikacijos

• Jungties tipas: BNC lizdas (moteriškas)
• Impedancija: 50 omų
• Montavimas: panelinis / su izoliuotu flanšu
• Flanšo spalva: balta
• Centrinio kontakto prijungimas: litavimas
• Dažnių diapazonas: nuo DC iki 4 GHz
• VSWR: ≤ 1,2 (DC–2 GHz)
• Dielektriko atsparumas įtampai: 1,5 kVeff
• Darbinė įtampa: 500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Temperatūrų diapazonas: -55 °C iki +155 °C
• Kontakto danga: auksas (Au)
• Korpuso danga: nikelis (Ni)
• Dielektriko medžiaga: PTFE
• Sujungimų ciklai: ≥ 500
• Atitinka RoHS reikalavimus

Kaip naudoti

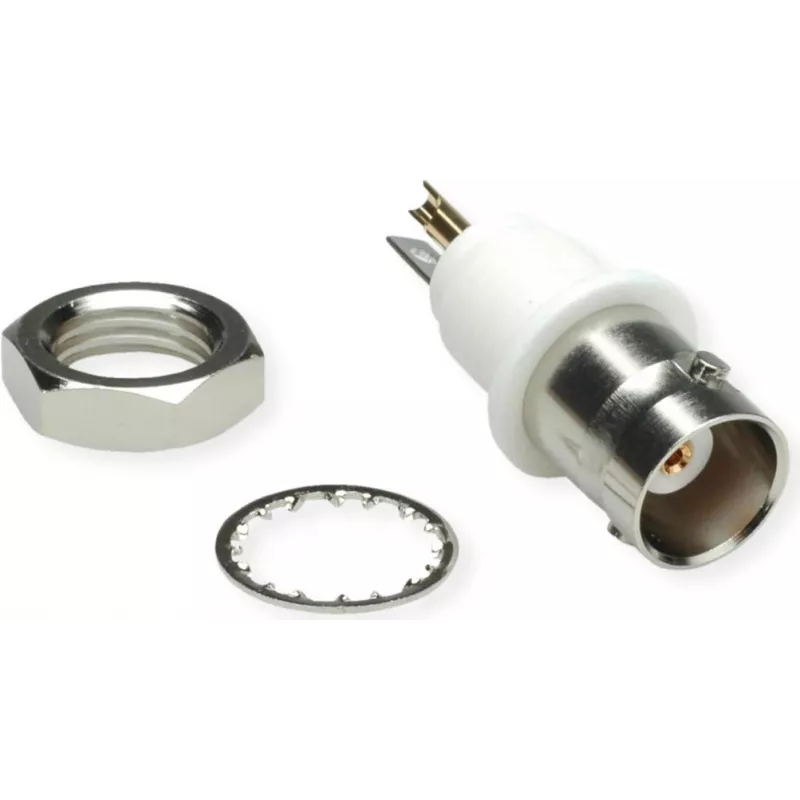

Lizdas tvirtinamas prie skydo ar korpuso varžtais per izoliuotą flanšą. Centrinis kontaktas lituojamas prie koaksialinio kabelio, o ekranas – prie korpuso. Dėl baltos spalvos flanšą lengva atpažinti tarp kitų jungčių. Tiekiamas po vieną vienetą.

Patarimas: prieš lituodami nuvalykite kabelio galą ir įsitikinkite, kad centrinis kontaktas nepaliečia ekrano – taip išvengsite trumpojo jungimo. Jei naudojate kelis izoliuotus lizdus, pažymėkite juos, kad vėliau lengviau atskirtumėte grandines.
