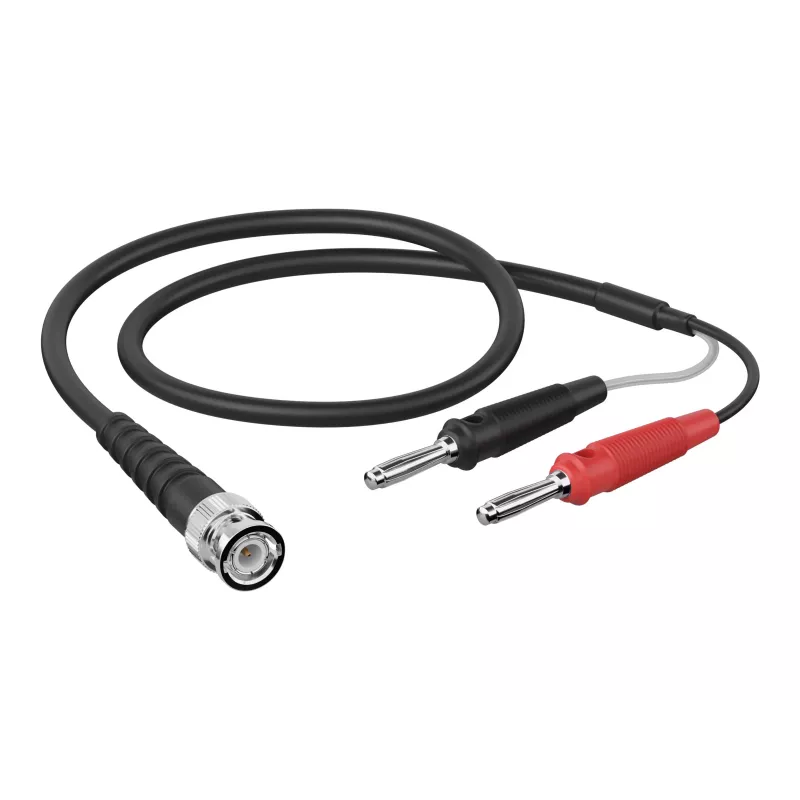

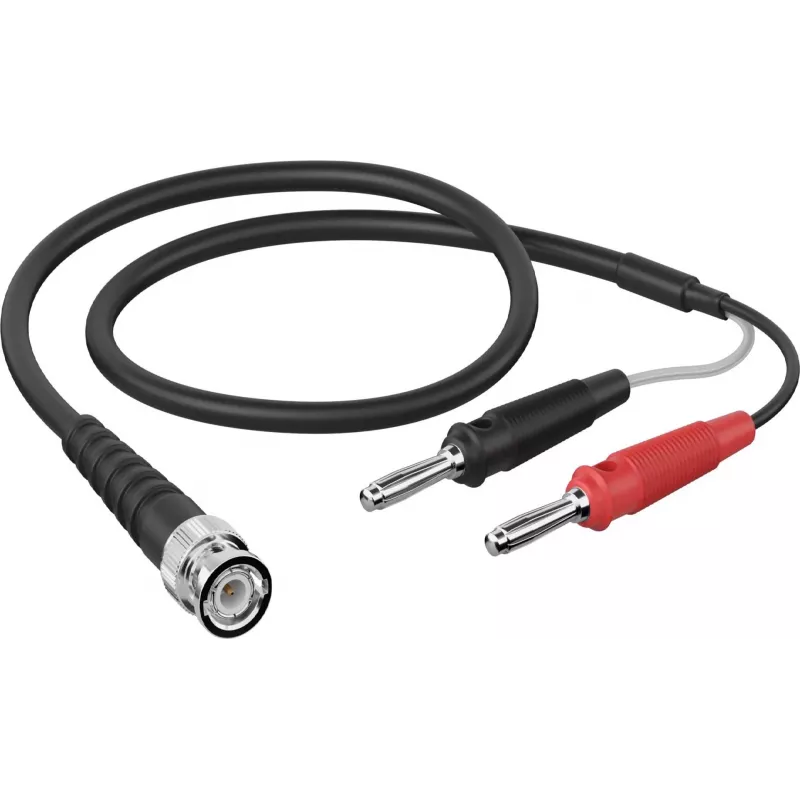

Telegärtner L00010A1844 0,5 m BNC į 2x banana koaksialinis matavimo laidas, juodas

Kai reikia sujungti osciloskopą ar signalų generatorių su matavimo įranga, kiekvienas netikslumas gali iškraipyti rezultatus. Šis Telegärtner L00010A1844 koaksialinis matavimo laidas užtikrina švarų signalą per 50 omų varžą ir pintą varinį ekranavimą – nuo BNC kištuko iki dviejų 4 mm banana kištukų (raudono ir juodo).

Privalumai

Nikeliuoti kontaktai ilgai išlaiko patikimą kontaktą ir atsparumą korozijai. PVC apvalkalas ir PE dielektrikas suteikia lankstumo bei stabilų veikimą plačiame temperatūrų diapazone – nuo -20 °C iki +70 °C. Maksimali įtampa 500 V, izoliacijos varža > 200 MΩ.

Kam tinka

• Testavimo ir matavimo stendams
• Osciloskopų prijungimui
• Signalų generatorių išėjimams

Pagrindinės specifikacijos

• Jungtis A: BNC kištukas (vyriškas)
• Jungtis B: 2x 4 mm banana kištukai (raudonas ir juodas)
• Ilgis: 0,5 m
• Varža: 50 omų
• Kabelio spalva: juoda
• Laidininko medžiaga: varis
• Ekranavimas: pinta varinė viela
• Apvalkalo medžiaga: PVC
• Dielektriko medžiaga: PE
• Darbinė temperatūra: -20 °C iki +70 °C
• Maks. įtampa: 500 V
• Izoliacijos varža: > 200 MΩ
• Kontaktų danga: nikelis
• Kabelio skersmuo: apie 2,9 mm

Kaip naudoti

Prijunkite BNC kištuką prie osciloskopo ar signalų generatoriaus, o banana kištukus – prie matavimo prietaiso ar grandinės. Dėl 0,5 m ilgio laidas patogus tiek laboratorijoje, tiek lauko sąlygomis.

Patarimas: prieš kiekvieną matavimą patikrinkite, ar BNC jungtis tvirtai užsifiksavo, o banana kištukai iki galo įstatyti – taip išvengsite signalo trikdžių ir gausite tikslius rezultatus.
