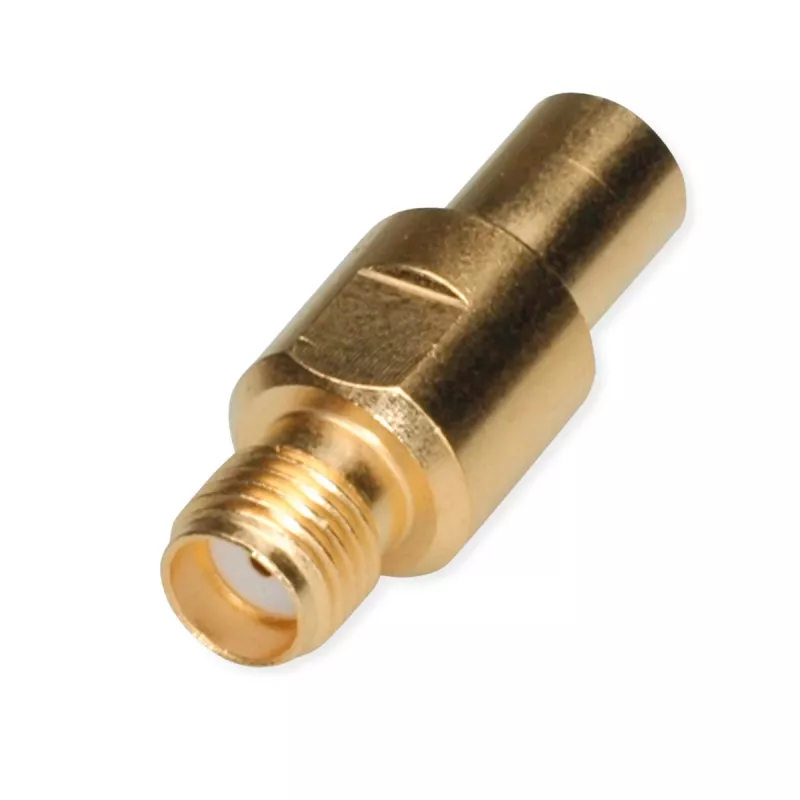

Telegärtner koaksialinis adapteris SMA female į SMB female J01155A0041

Kai bandymų stende ar ryšių sistemoje vienas įrenginys turi SMA, o kitas – SMB jungtį, jų tiesiogiai sujungti nepavyks. Telegärtner J01155A0041 adapteris išsprendžia šią problemą vienu judesiu: vienoje pusėje yra SMA female, kitoje – SMB female lizdas, todėl signalas keliauja toliau neprarandant kokybės.

Kam tai skirta

RF technikams, testavimo inžinieriams ir sistemų integratoriams, kurie laboratorijoje, bandymų stende ar komunikacijos įrangoje turi sujungti skirtingų tipų koaksialines jungtis. Puikiai tinka, kai reikia greito ir patikimo perėjimo tarp SMA ir SMB sąsajų.

Pagrindinės savybės

• Adapterio tipas: koaksialinis adapteris
• Jungtis A: SMA female
• Jungtis B: SMB female
• Varža: 50 Ohm
• Dažnių diapazonas: DC – 4 GHz
• VSWR: ≤ 1,25 (DC – 4 GHz)
• Korpuso medžiaga: žalvaris su nikelio danga
• Centrinis kontaktas: žalvaris su aukso danga
• Izoliatorius: PTFE
• Dielektrinė atsparumas įtampai: 1000 Veff
• Izoliacijos varža: ≥ 1 GΩ
• Darbinė temperatūra: -40 °C iki +85 °C
• Sujungimų ciklai: 500
• Montavimo tipas: tiesus
• Atitinka RoHS reikalavimus

Specifikacijos

• 1 jungtis: SMA
• 1 jungties lytis: female
• 2 jungtis: SMB
• 2 jungties lytis: female
• Varža: 50 Ω
• Dažnių juosta: DC – 4 GHz
• Stovinčiosios bangos koeficientas (VSWR): ≤ 1,25
• Gaminio spalva: sidabrinė

Kaip naudoti

Prieš sujungdami patikrinkite, ar abi jungtys švarios ir tinkamai sulygiuotos. Sujunkite adapterį su SMA female ir SMB female jungtimis – užtikrinsite patikimą 50 Ω perėjimą. Dėl tiesios konstrukcijos adapteris patogiai telpa net ir ankštoje įrangoje.

Patarimai

Laikykite adapterį sausą ir švarų, venkite staigių tempimo judesių – taip prailginsite jungčių tarnavimo laiką iki 500 sujungimų ciklų. Periodiškai apžiūrėkite centrinį kontaktą, kad jis išliktų aukso spalvos ir be oksidacijos žymių.
