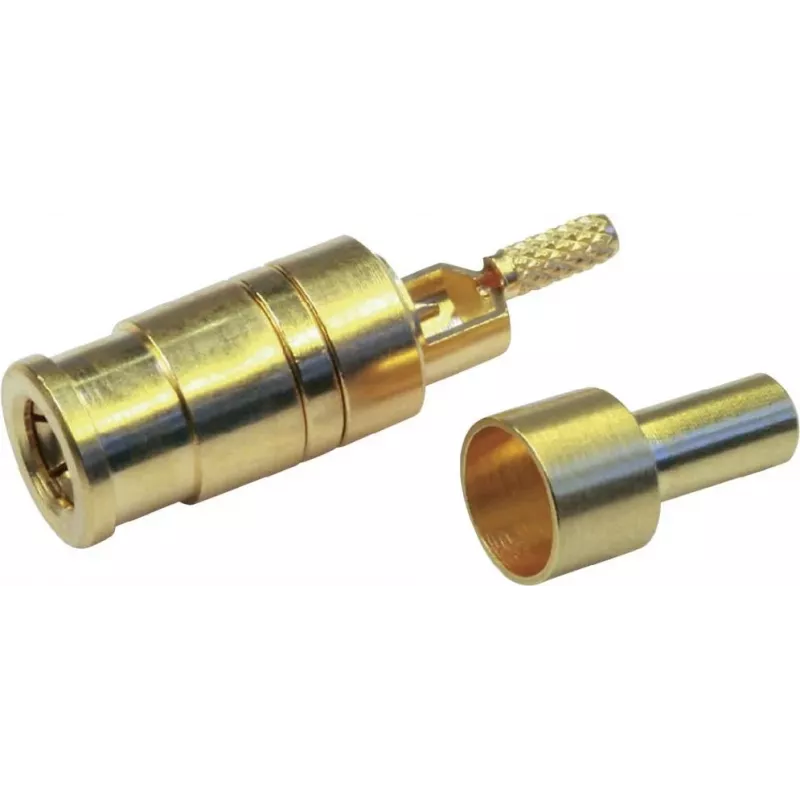

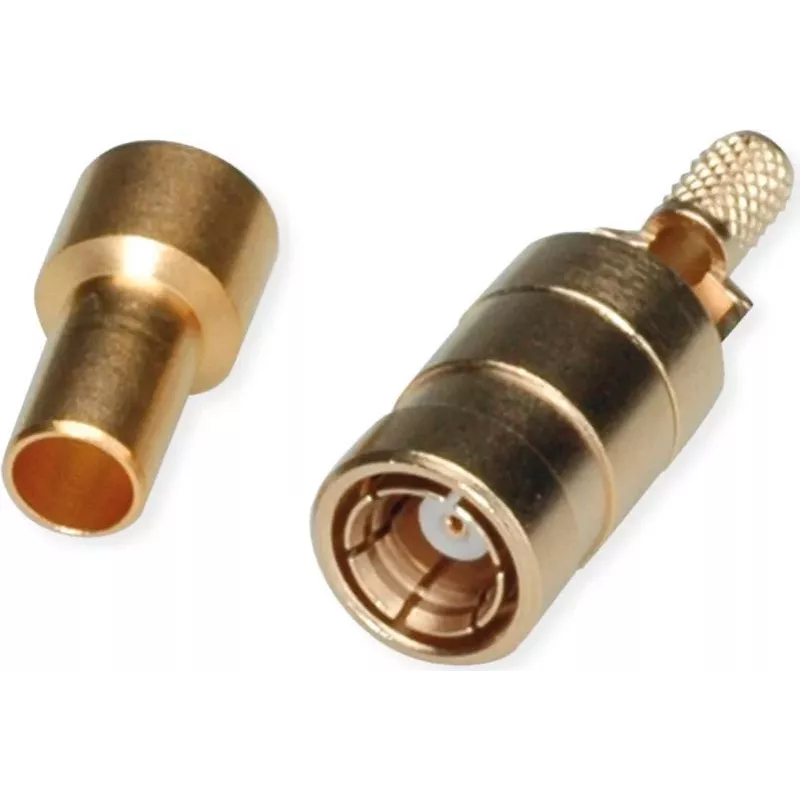

Telegärtner SMB lizdas PCB jungtis, tiesi, 50 omų, paauksuota

RF inžinieriams ir spausdintinių plokščių projektuotojams, dirbantiems su kompaktiškais belaidžio ryšio moduliais, testavimo įranga ar medicinos prietaisais, reikia patikimos 50 omų jungties, kuri užtikrintų stabilų signalą iki 4 GHz. Telegärtner SMB lizdas su tiesiais litavimo kontaktais puikiai tinka tankiems išdėstymams, kur kiekvienas milimetras yra svarbus.

Kodėl verta rinktis

Auksavimas ant centrinio ir išorinio kontaktų užtikrina mažą kontaktinę varžą ir ilgalaikį atsparumą korozijai. PTFE izoliatorius išlaiko stabilias dielektrines savybes net esant ekstremalioms temperatūroms, todėl ši jungtis tinka net reikliausioms aplinkoms.

Pagrindinės specifikacijos

• Jungčių serija: SMB
• Jungties tipas: lizdas (moteriškas)
• Jungties stilius: tiesi
• Impedansas: 50 omų
• Montavimo tipas: montuojama ant PCB
• Prijungimo būdas: litavimas
• Dažnių diapazonas: nuo nuolatinės srovės iki 4 GHz
• VSWR (maks.): 1,3 esant 4 GHz
• Centrinio kontakto medžiaga: berilio varis (CuBe2), paauksuota
• Išorinio kontakto medžiaga: žalvaris (CuZn39Pb3), paauksuota
• Izoliatoriaus medžiaga: PTFE
• Korpuso medžiaga: žalvaris (CuZn39Pb3), paauksuota
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Sujungimų ciklai: ≥ 500
• Dielektrinė atsparumas įtampai: 750 Veff

Kam tinka

• Belaidžio ryšio moduliams
• RF testavimo įrangai
• Medicinos prietaisams
• Pramoninei instrumentacijai

Naudojimo patarimai

Jungtis skirta litavimui prie spausdintinės plokštės, užtikrinant patikimą mechaninį ir elektrinį ryšį. Rekomenduojame naudoti švarų, gerai nuvalytą PCB paviršių, kad litavimas būtų tvirtas. Montuodami atkreipkite dėmesį į centrinio kontakto padėtį – jis turi tiksliai įsistatyti į plokštės angą.

Patarimas: jei dirbate su aukšto dažnio signalais, venkite ilgų litavimo takelių ir užtikrinkite, kad jungties korpusas būtų gerai prilituotas prie žemės plokštumos – taip sumažinsite triukšmą ir pagerinsite signalo kokybę.
