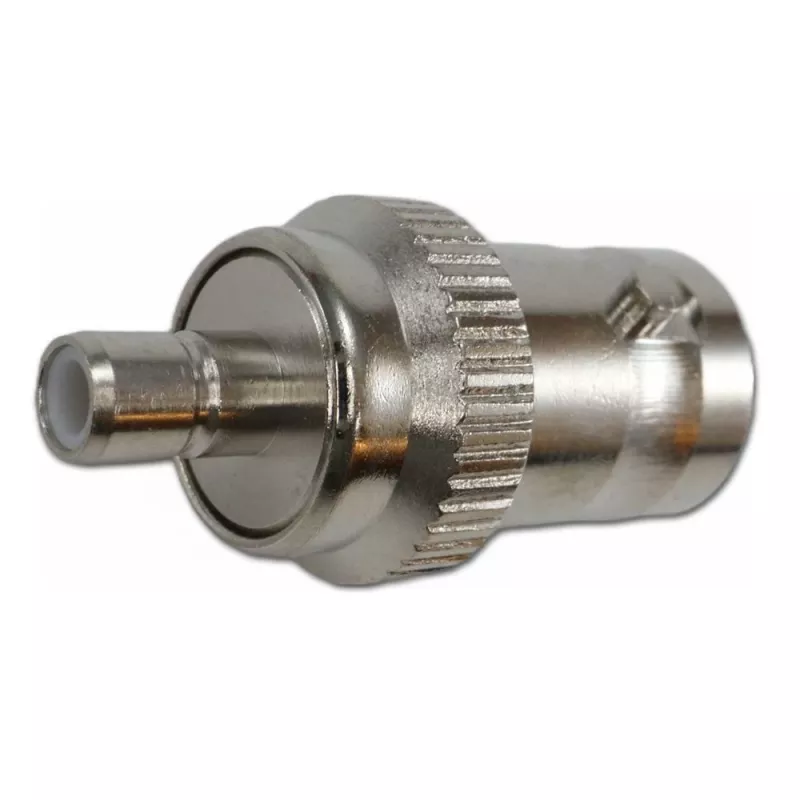

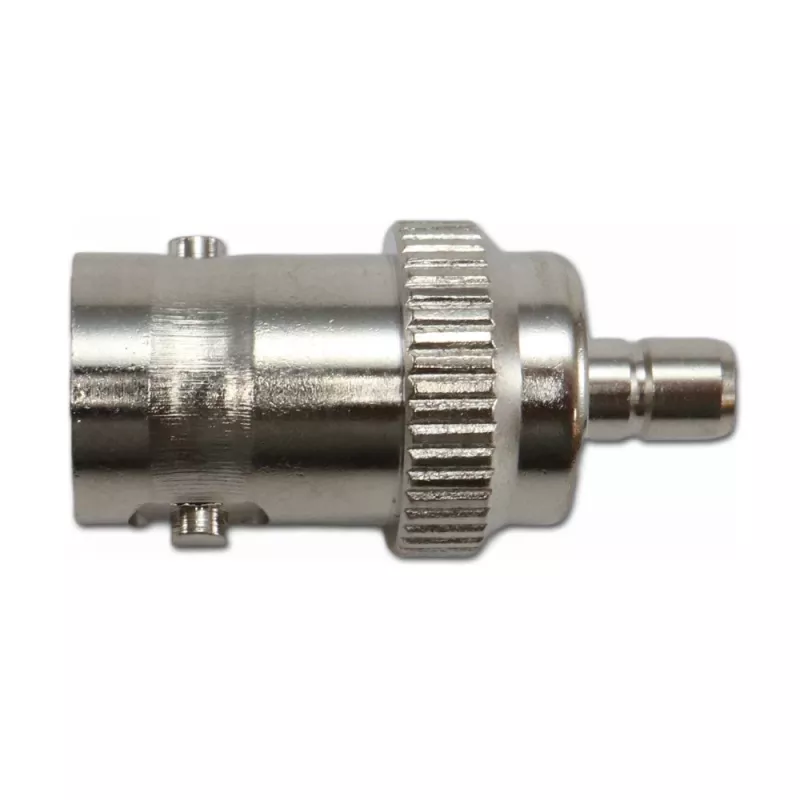

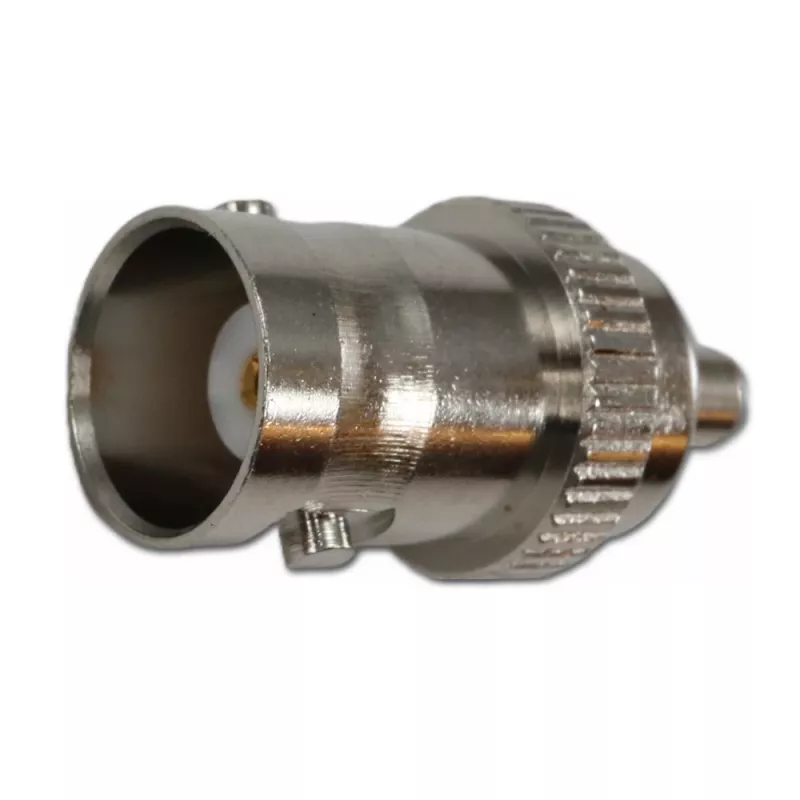

Telegärtner koaksialinis adapteris BNC lizdas į SMB kištuką, 50 omų, tiesus J01008F0033

Kai reikia sujungti įrangą su BNC ir SMB jungtimis, šis Telegärtner adapteris tampa vienu patikimiausių sprendimų. Jo kompaktiškas korpusas leidžia lengvai prijungti kabelius net sunkiai pasiekiamose vietose, o 50 omų varža užtikrina sklandų signalo perdavimą iki 4 GHz dažnių.

Kodėl verta rinktis

• BNC lizdas (female) ir SMB kištukas (male) – vienas adapteris dviem skirtingoms jungtims
• 50 omų varža su VSWR ≤ 1,25 nuo DC iki 4 GHz
• Auksu padengtas centrinis kontaktas ir nikeliuotas žalvarinis korpusas
• PTFE izoliatorius stabilioms elektrinėms charakteristikoms
• Darbinė temperatūra nuo -40 °C iki +85 °C

Kasdienis naudojimas

Adapteris puikiai tinka testavimo stendams, RF moduliams ir ryšių sistemoms, kur reikia pereiti nuo BNC prie SMB be papildomų kabelių. Tiesi konstrukcija leidžia prijungti tiesiai prie įrenginio, o tvirtas korpusas atlaiko bent 500 sujungimų ciklų.

Techninės specifikacijos

• 1 jungtis: BNC lizdas (female)
• 2 jungtis: SMB kištukas (male)
• Varža: 50 omų
• Dažnių diapazonas: DC–4 GHz
• VSWR: ≤ 1,25
• Dielektriko atsparumas įtampai: 1,5 kVeff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: berilio varis, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: -40 °C iki +85 °C
• Sujungimų ciklai: ≥ 500

Kam tinka

Šis adapteris skirtas tiems, kurie dirba su RF įranga namuose ar profesionaliai: radijo mėgėjams, testuotojams, inžinieriams, kurie vertina signalo kokybę ir ilgaamžiškumą. Jei turite BNC lizdą ir SMB kištuką, šis adapteris išspręs suderinamumo problemą.

Kaip naudoti

Tiesiog prijunkite BNC lizdą prie atitinkamos jungties, o SMB kištuką – prie savo įrenginio. Dėl kompaktiško dydžio adapteris netrukdys net ankštoje vietoje. Rekomenduojama jungti atsargiai, kad būtų išvengta mechaninių pažeidimų.

Patarimas: prieš jungdami patikrinkite, ar abiejų įrenginių varža yra 50 omų – taip užtikrinsite maksimalų signalo perdavimą ir išvengsite atspindžių.
