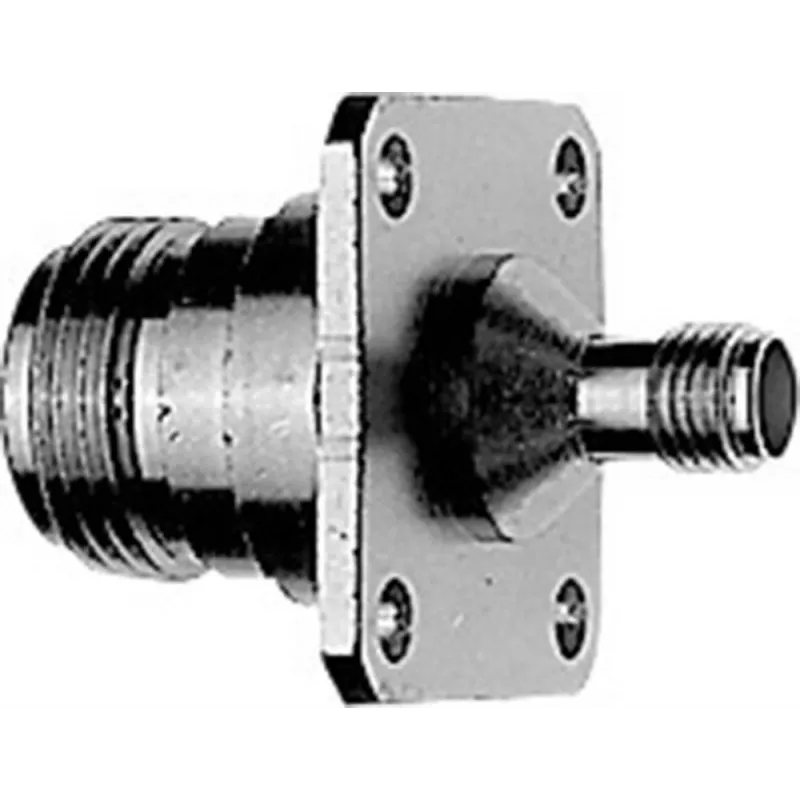

Telegärtner N Female to SMA Female bendraašis adapteris J01027B0008

Tiems, kurie kasdien dirba su radijo dažnių įranga – inžinieriams, telekomunikacijų technikams ir laboratorijų specialistams – tenka sujungti N ir SMA tipo jungtis. Dažnai tam reikia kelių adapterių arba specialių kabelių, o kiekvienas papildomas sujungimas reiškia didesnius signalo nuostolius ir daugiau gedimo taškų. Telegärtner J01027B0008 yra vienas tiksliai apdirbtas adapteris, kuris tiesiogiai sujungia N tipo moterišką jungtį su SMA moteriška jungtimi, išlaikydamas 50 Ω varžą visame DC–6 GHz diapazone.

Kam skirtas

RF inžinieriams, telekomunikacijų technikams ir bandymų stendų operatoriams, kuriems reikia patikimo sujungimo tarp N ir SMA sistemų. Idealiai tinka laboratorinėms sąrankoms, antenų sistemoms ir matavimo prietaisams, kur svarbūs maži įterpimo nuostoliai ir stabilus VSWR.

Pagrindinės savybės

• N moteriškos (lizdo) į SMA moterišką (lizdą) bendraašis adapteris
• 50 Ω varža, dažnių diapazonas nuo DC iki 6 GHz
• VSWR ≤ 1,25 ir įterpimo nuostoliai ≤ 0,1 dB visame diapazone
• Nikeliuotas žalvarinis korpusas su auksuotais berilio vario centriniais kontaktais
• PTFE izoliatorius užtikrina pastovias dielektrines savybes
• Darbinė temperatūra nuo -40 °C iki +85 °C
• Atsparus iki 500 sujungimų ciklų

Specifikacijos

• 1 jungtis: N tipo moteriška
• 2 jungtis: SMA moteriška
• Varža: 50 Ω
• Dažnių diapazonas: DC–6 GHz
• VSWR: ≤ 1,25
• Įterpimo nuostoliai: ≤ 0,1 dB
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinis kontaktas: berilio varis, auksuotas
• Izoliatorius: PTFE
• Darbinė temperatūra: -40 °C iki +85 °C
• Dielektrinė testavimo įtampa: 1000 Veff
• Sujungimų ciklai: 500

Kaip naudoti

Prieš sujungdami įsitikinkite, kad abi jungtys švarios ir tinkamai sulygiuotos. Adapteris tinka laboratoriniam naudojimui ir lauko sąlygoms nurodytame temperatūrų diapazone.

Patarimas: laikykite adapterį apsaugotą nuo drėgmės ir dulkių – tai prailgins jo tarnavimo laiką ir išlaikys stabilius elektrinius parametrus. Periodiškai apžiūrėkite centrinius kontaktus, ar nėra apnašų ar pažeidimų.
