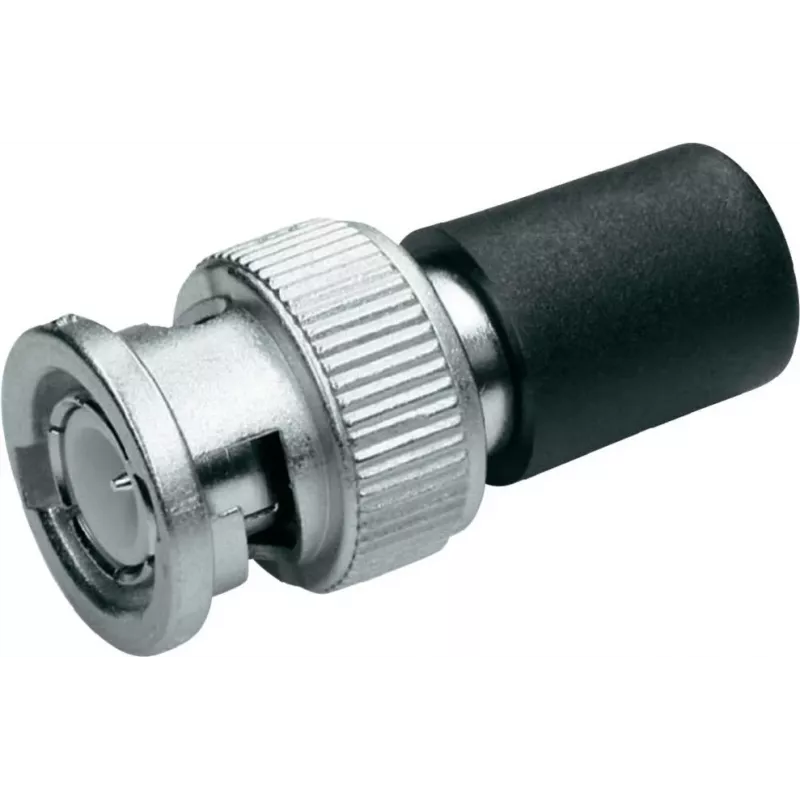

Telegärtner J01006A1373 BNC 93 omų koaksialinė jungtis, vyriškoji, crimp/lituoti, nikeliuotas žalvaris

Kai reikia patikimo ryšio 93 omų koaksialinėje sistemoje, ši Telegärtner BNC jungtis su bayonetiniu fiksavimu taps jūsų pagrindiniu pasirinkimu. Jos korpusas pagamintas iš nikeliuoto žalvario, o centrinis kontaktas auksuotas – tai užtikrina ilgaamžiškumą ir stabilų signalo perdavimą net iki 1 GHz dažnio.

Kam skirta

Ši jungtis skirta RF inžinieriams, elektronikos technikams ir entuziastams, kurie patys gamina ar taiso koaksialinius kabelius naudodami RG-179, RG-179B/U, RG-187 arba RG-187A/U tipų kabelius. Puikiai tinka tiek profesionalioje įrangoje, tiek namų laboratorijose, kur reikalingas patikimas 93 omų varžos suderinimas.

Pagrindiniai privalumai

• BNC vyriškoji jungtis su 93 omų varža – skirta suderintoms perdavimo linijoms.
• Tiesaus korpuso konstrukcija, patogi montuoti tiesiai ant kabelio.
• Išorinė dalis tvirtinama crimp metodu, o centrinis kontaktas lituojamas – patvarus ir mažai signalo nuostolių sukeliantis sujungimas.
• Nikeliuotas žalvarinis korpusas ir auksuotas centrinis kontaktas atsparūs korozijai, užtikrina gerą laidumą.
• PTFE izoliatorius pasižymi mažais dielektriniais nuostoliais ir atsparumu aukštai temperatūrai.
• Palaiko 2,8 mm kabelio dielektriko skersmenį.
• Veikia nuo DC iki 1 GHz, 500 V RMS įtampos vertė.
• Platus darbinės temperatūros diapazonas: nuo -55 °C iki +155 °C.

Specifikacijos

• Jungčių serija: BNC
• Varža: 93 omų
• Lytis: vyriškoji
• Korpuso tipas: tiesus
• Montavimo tipas: ant kabelio
• Tvirtinimo būdas: crimp (išorinė dalis), lituoti (centras)
• Suderinami kabeliai: RG-179, RG-179B/U, RG-187, RG-187A/U
• Kabelio dielektriko skersmuo: 2,8 mm
• Korpuso medžiaga: žalvaris
• Korpuso danga: nikelis
• Kontakto medžiaga: žalvaris
• Kontakto danga: auksas (0,5 µm)
• Izoliatoriaus medžiaga: PTFE
• Dažnių diapazonas: DC–1 GHz
• Įtampos vertė: 500 V (RMS)
• Dielektrinė atsparumo įtampa: 1500 V (RMS)
• Izoliacijos varža: ≥ 5 GΩ
• Darbinė temperatūra: -55 °C iki +155 °C
• Atitinka standartus: IEC 60169-8, MIL-STD-348
• RoHS: taip

Kaip naudoti

Prieš pradėdami montuoti, įsitikinkite, kad kabelio dielektriko skersmuo atitinka 2,8 mm. Nuimkite izoliaciją, užmaukite crimp žiedą, įstatykite centrinį laidininką į jungties kontaktą ir prilituokite. Tada užspauskite išorinį žiedą specialiomis crimp replėmis. Patikrinkite, ar jungtis tvirtai laikosi ir ar nėra trumpo tarp centro ir išorinio ekrano.

Patarimas: naudokite tinkamo dydžio crimp įrankį ir žiedą, kad užtikrintumėte patikimą sujungimą. Prieš lituodami centrinį kontaktą, šiek tiek paalavuokite – taip užtikrinsite geresnį sukibimą. Jei abejojate dėl kabelio suderinamumo, pasitikrinkite jo specifikacijas pagal RG-179 arba RG-187 standartus.
