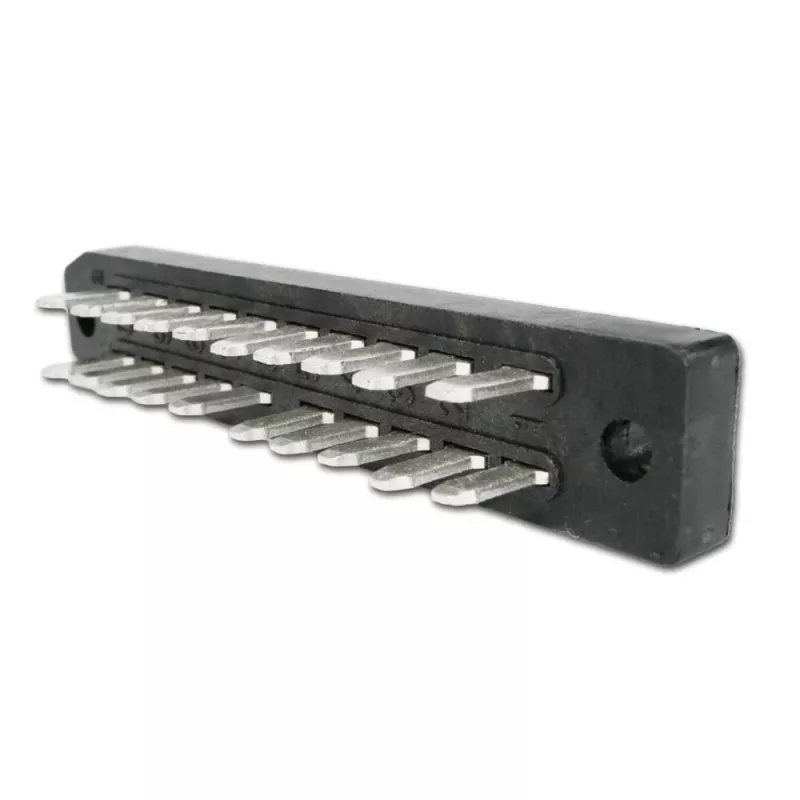

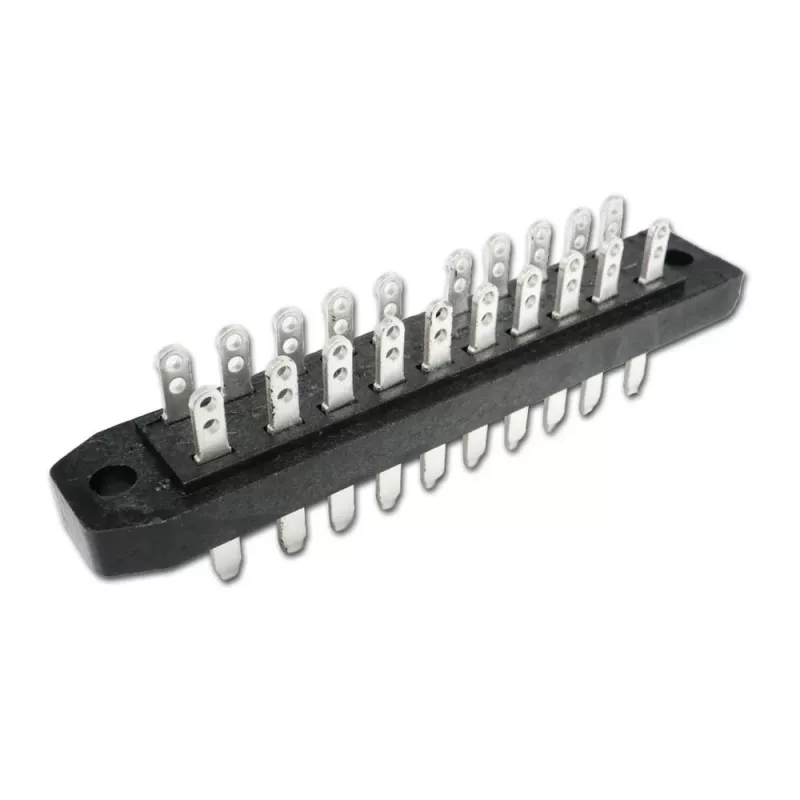

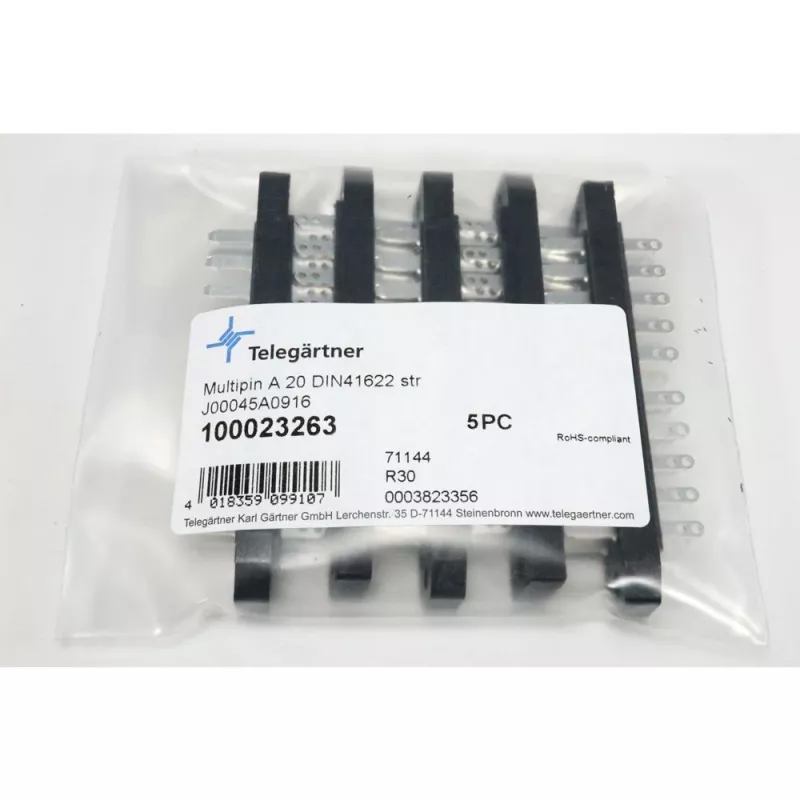

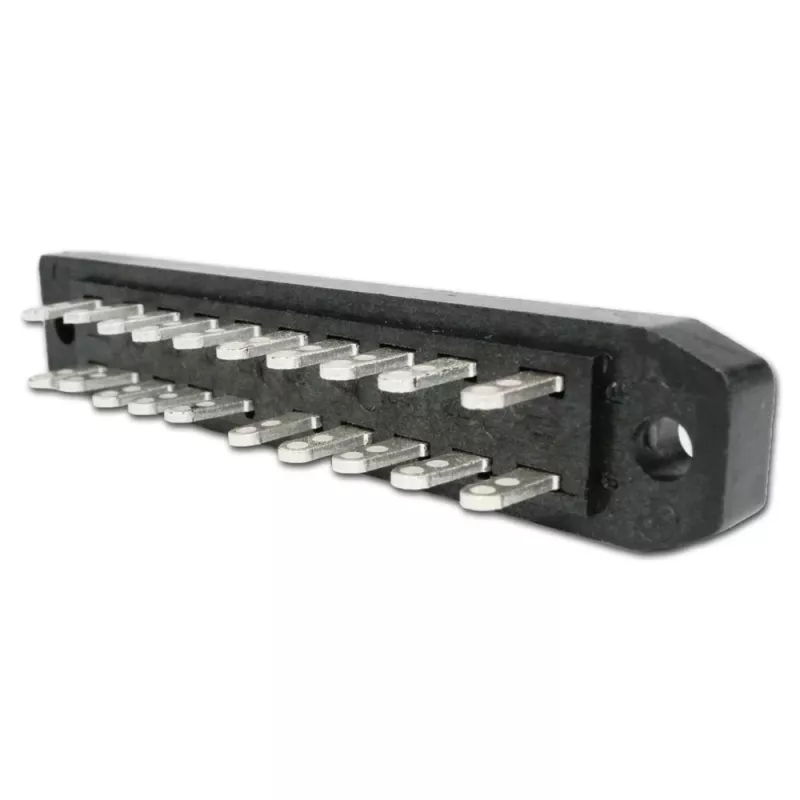

TELEGÄRTNER DIN 41622 20 polių asimetrinė peilio jungtis, litavimo montavimas, vyriškoji, A 20 J00045A0916

Kai reikia patikimo sujungimo tarp plokščių arba plokštės ir laidų pagal DIN 41622 standartą, ši TELEGÄRTNER peilio jungtis užtikrina saugų asimetrinį kontaktų išdėstymą kompaktišku 20 polių formatu. Litavimo montavimas garantuoja ilgaamžį, mažos varžos sujungimą pramoninėje elektronikoje, pagrindinėse plokštėse ir individualiuose spausdintų plokščių mazguose.

Kam skirta

Ši jungtis skirta inžinieriams ir technikams, kuriantiems ar remontuojantiems įrangą, kuriai reikalinga DIN 41622 standartą atitinkanti vyriškoji peilio jungtis su asimetriniu kontaktų išdėstymu. Ji tinka ten, kur reikalingas tvirtas, lituojamas daugiapolinis sąsaja, pavyzdžiui, pramoninėse valdymo sistemose, matavimo prietaisuose ar moduliniuose pagrindinių plokščių sprendimuose.

Pagrindinės savybės

• 20 polių vyriškoji peilio jungtis (Messerleiste), skirta DIN 41622 taikymams
• Asimetrinis kontaktų išdėstymas apsaugo nuo neteisingo sujungimo
• Litavimo montavimas užtikrina patvarų, atsparų vibracijai sujungimą
• A 20 tipo su nustatytais montavimo matmenimis: a=83 mm, b=74 mm, c=15 mm, d=14 mm, e=68 mm
• Kompaktiška konstrukcija, tinkama didelio tankio spausdintų plokščių išdėstymui

Specifikacijos

• Prekės ženklas: TELEGÄRTNER
• Modelis: J00045A0916
• MPN: J00045A0916
• EAN: 4018359099107
• Jungties tipas: peilio jungtis
• Standartas: DIN 41622
• Kontaktų išdėstymas: asimetrinis
• Polių skaičius: 20
• Montavimo būdas: litavimas
• Jungties lytis: vyriškoji
• Serija/tipo žymėjimas: A 20
• Matmuo a: 83 mm
• Matmuo b: 74 mm
• Matmuo c: 15 mm
• Matmuo d: 14 mm
• Matmuo e: 68 mm

Patarimai

Prieš lituodami patikrinkite, ar jungiamosios jungties kontaktų išdėstymas atitinka asimetrinį modelį. Naudokite temperatūros reguliavimo lituoklį ir tinkamą fliusą, kad kontaktai neperkaistų. Didelės vibracijos aplinkoje papildomai apsvarstykite mechaninį laido ar plokštės įtempimo mažinimą.
