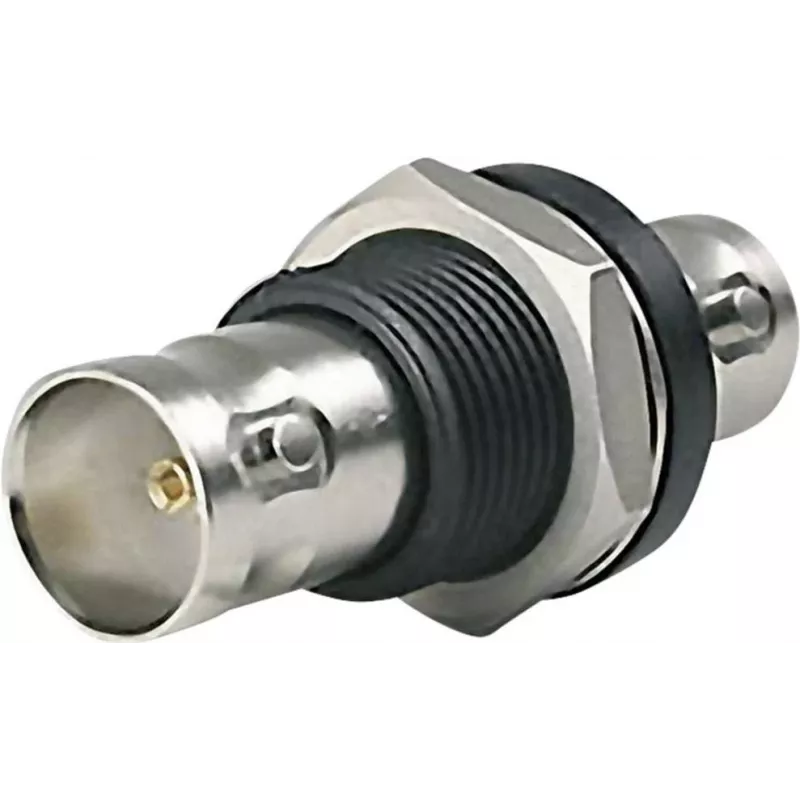

Telegärtner BNC skydinė adapteris moteriškas-moteriškas 50 omų, montuojamas skydelyje, nikeliuotas žalvaris, DC-4 GHz

Telegärtner BNC skydinis adapteris moteriškas-moteriškas 50 omų yra patikimas sprendimas, kai reikia pravesti BNC jungtį per skydą ar korpusą išlaikant stabilų signalą. Šis adapteris užtikrina tvirtą moterišką-moterišką BNC sąsają, leidžiančią tvarkingai pravesti kabelius per sienas, korpusus ar komutacines paneles be signalo nuostolių.

Kam skirtas

Tinkamas tinklo inžinieriams, transliacijų technikams ir RF montuotojams, kuriems reikia pravesti BNC jungtis per paneles ar sukurti testavimo taškus 50 omų sistemose. Idealiai tinka vaizdo, instrumentų ir telekomunikacijų taikymams iki 4 GHz.

Pagrindinės savybės

• BNC moteriška (lizdas) – BNC moteriška (lizdas) skydinė praeinamoji jungtis
• 50 Ω varža standartinėms RF ir vaizdo sistemoms
• Nikeliuotas žalvarinis korpusas su auksuotais centriniais kontaktais
• PTFE izoliatorius užtikrina stabilų veikimą nuo -55 °C iki +155 °C

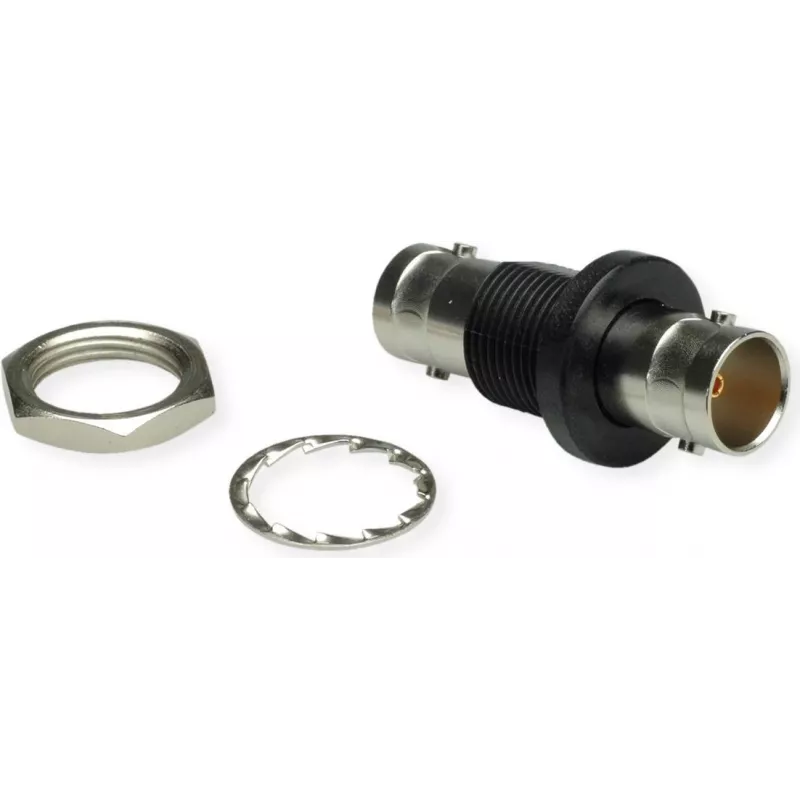

• M12 x 0,75 tvirtinimo sriegis patikimam montavimui skydelyje
• Mažas VSWR ≤ 1,3 esant 4 GHz ir didelis jungčių sujungimų patvarumas (≥500)

Specifikacijos

• Jungčių serija: BNC
• Jungties tipas (1 pusė): BNC moteriška (lizdas)
• Jungties tipas (2 pusė): BNC moteriška (lizdas)
• Varža: 50 Ω
• Montavimo tipas: skydinis / panelinis
• Montavimo sriegis: M12 x 0,75
• Dažnių diapazonas: DC–4 GHz
• VSWR esant 4 GHz: ≤ 1,3
• Kontaktų medžiaga: žalvaris, auksas virš nikelio dangos
• Korpuso medžiaga: žalvaris, nikelio danga
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparumas įtampai: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Kontaktų varža (centrinė): ≤ 1,5 mΩ
• Kontaktų varža (išorinė): ≤ 1 mΩ
• Darbinė temperatūra: -55 °C iki +155 °C
• Sujungimų ciklai: ≥ 500
• Atitinka RoHS

Patarimai

Įsitikinkite, kad skydo išpjova atitinka M12 x 0,75 sriegį. Siekiant geriausio veikimo, naudokite su 50 omų BNC kabeliais ir jungtimis. Nikeliuotas korpusas užtikrina atsparumą korozijai, todėl tinka tiek vidaus, tiek apsaugotoms lauko sąlygoms.
