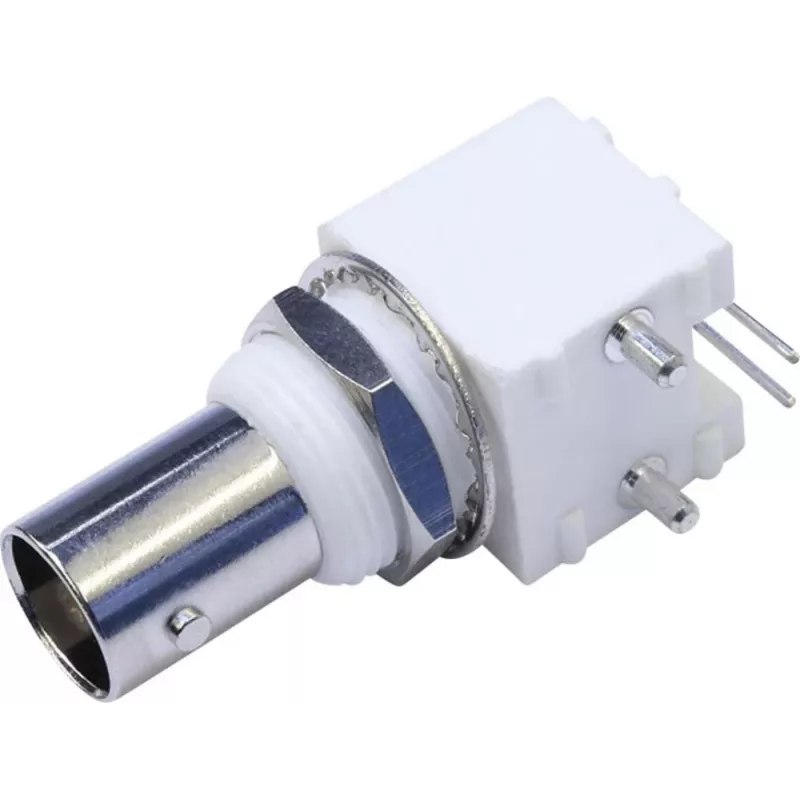

Telegärtner BNC PCB lizdas, 50 omų, izoliuotas montavimas, lydmetalio kontaktas 90°, Z04/Z34, a=16, b=35 J01001A0038

Kai spausdintinėje plokštėje reikia patikimo 50 omų koaksialinio ryšio, šis Telegärtner BNC lizdas tampa natūraliu pasirinkimu. Jo stačiu kampu sulenktas lydmetalio kontaktas leidžia montuoti žemai, o izoliuotas korpusas su fiksavimo kaiščiais užtikrina tvirtą mechaninį įtvirtinimą be papildomų varžtų.

Kodėl verta rinktis

• Izoliuotas montavimas apsaugo nuo nepageidaujamų įžeminimo kilpų ir padeda išlaikyti pastovią varžą.
• Fiksavimo kaiščiai palengvina litavimą ir užtikrina, kad jungtis nejudės net intensyviai naudojant.
• Stačiu kampu sulenktas kontaktas taupo vertikalią erdvę tankiuose plokštės išdėstymuose.
• Telegärtner Z04/Z34 serija – profesionalių RF sprendimų standartas.

Kam tinka

Šis lizdas skirtas RF inžinieriams, PCB projektuotojams ir technikams, kurie kuria testavimo, matavimo, transliavimo, telekomunikacijų ar pramoninės automatikos įrangą su koaksialinėmis sąsajomis. Jis puikiai tiks ten, kur reikia patikimo ir ilgaamžio BNC prijungimo tiesiai ant plokštės.

Pagrindinės specifikacijos

• Jungties tipas: BNC lizdas (moteriškas)
• Varža: 50 omų
• Montavimas: ant PCB, izoliuotas
• Kontaktų prijungimas: lydmetalio kontaktas, stačiu kampu (90°)
• Montavimo ypatybės: fiksavimo kaiščiai, be tvirtinimo varžtų
• Telegärtner serija/tipas: Z04/Z34
• Matmuo a: 16 mm
• Matmuo b: 35 mm
• Kiekis pakuotėje: 1 vnt.

Kaip naudoti

Lizdas lituojamas prie PCB kontaktų, o fiksavimo kaiščiai įstatomi į atitinkamas plokštės angas. Dėl stačiu kampu išvesto kontakto jungtis užima mažai vietos virš plokštės. Tinka tiek rankiniam, tiek automatiniam litavimui.

Patarimas: prieš lituodami įsitikinkite, kad plokštės angos tiksliai atitinka fiksavimo kaiščių išdėstymą – taip išvengsite įtempimų ir užtikrinsite ilgaamžį kontaktą. Jei naudojate aukšto dažnio signalams, rekomenduojame kuo trumpesnius laidus nuo lizdo iki grandinės.
