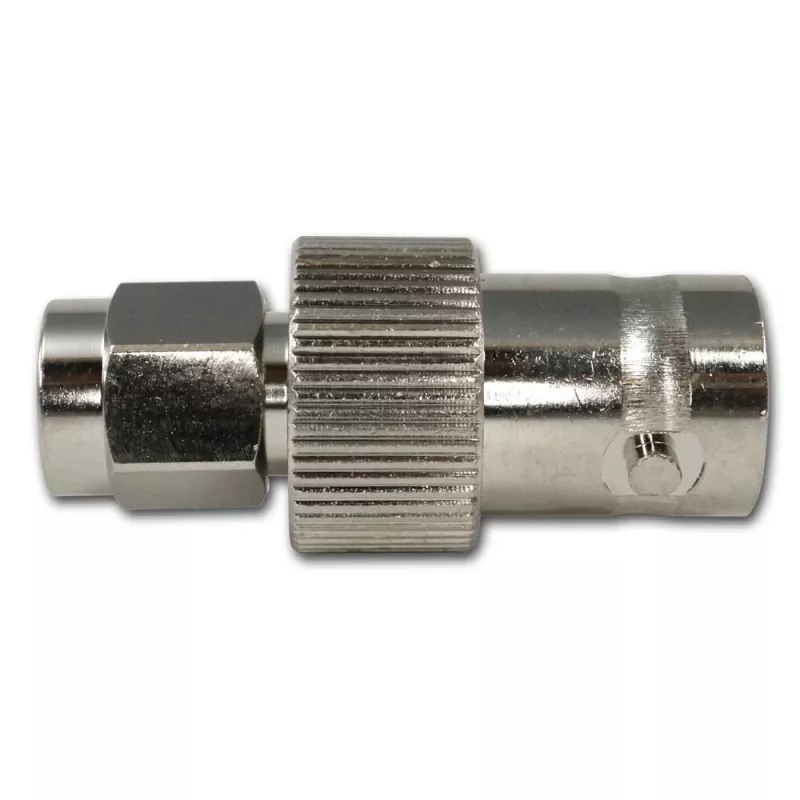

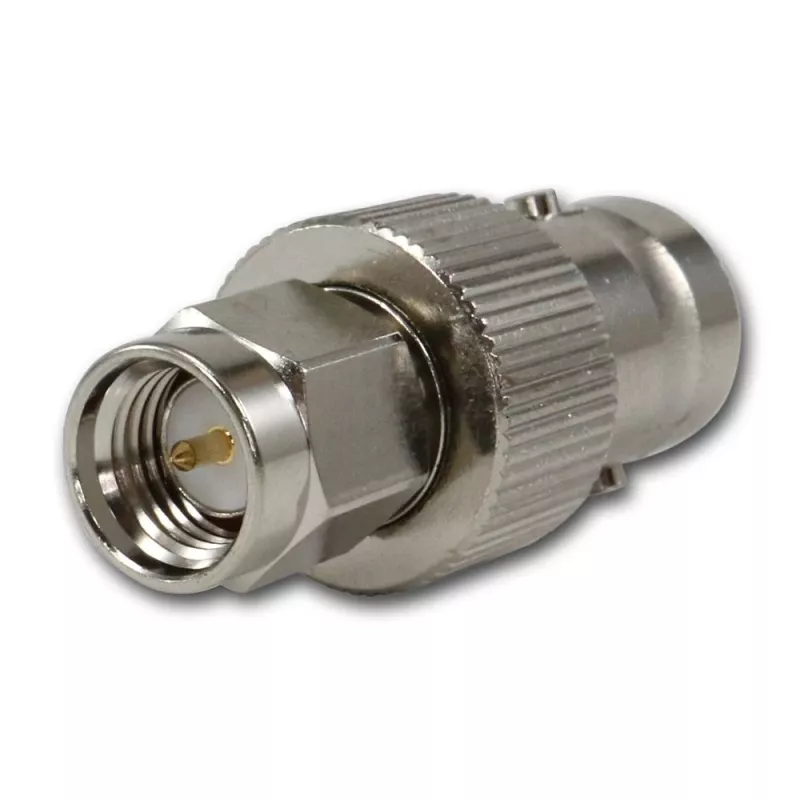

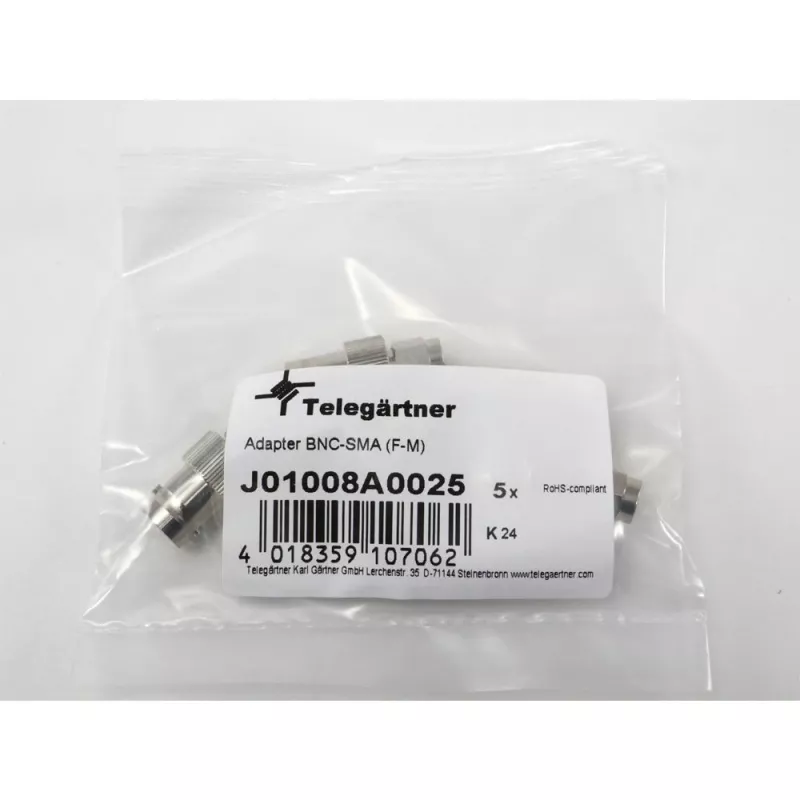

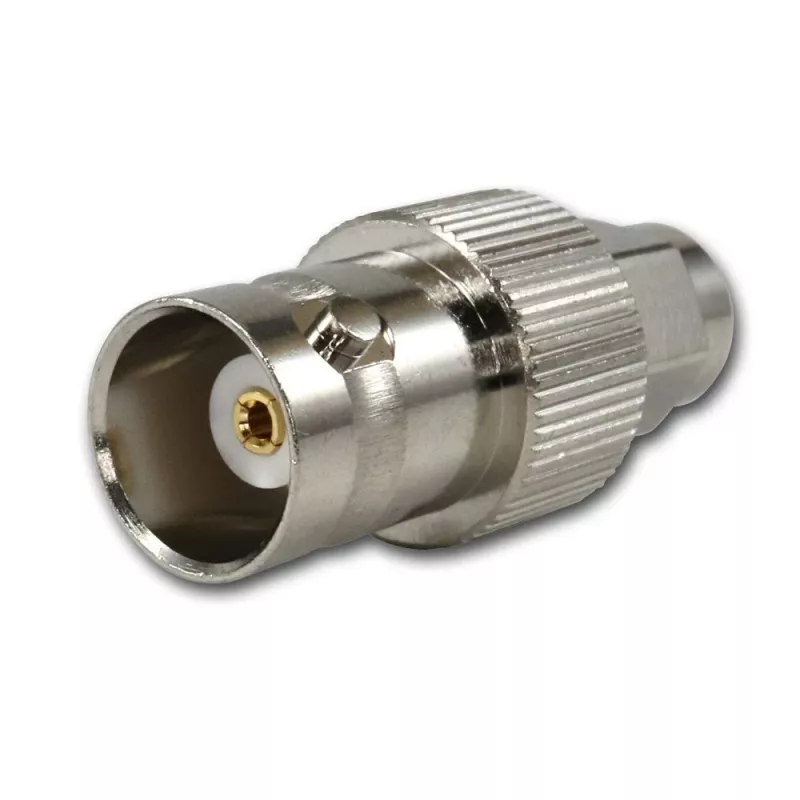

Telegärtner BNC lizdas į SMA kištuką RF koaksialinis adapteris, 50 omų, DC-4 GHz, nikeliuotas žalvaris, J01008A0025

Kai reikia sujungti BNC ir SMA jungtis, šis Telegärtner adapteris tampa tiltu tarp skirtingų koaksialinių sistemų. Jis leidžia naudoti tuos pačius prietaisus ir kabelius, kurie anksčiau atrodė nesuderinami, todėl galite sutaupyti laiko ir pinigų, užuot pirkę naują įrangą.

Kodėl verta rinktis

• Universalus suderinamumas: vienoje pusėje BNC lizdas (female), kitoje – SMA kištukas (male).
• Stabilus signalas: 50 omų varža ir žemas VSWR (≤1,25 esant 4 GHz) užtikrina minimalius atspindžius.
• Ilgaamžiškumas: nikeliuotas žalvaris, auksuoti berilio vario kontaktai ir PTFE izoliacija atlaiko net -65 °C iki +165 °C temperatūrą.
• Saugus naudojimas: 1500 Vrms dielektrinė įtampa ir ≥5 GΩ izoliacijos varža.

Kam tinka

Šis adapteris puikiai tiks radijo mėgėjams, laboratorijų darbuotojams, telekomunikacijų specialistams ir visiems, kurie namuose ar darbe naudoja RF įrangą su BNC arba SMA jungtimis. Jis pravers, kai reikia prijungti matavimo prietaisą prie antenos kabelio arba sujungti du skirtingus koaksialinius komponentus.

Techninė specifikacija

• Jungtis A: BNC lizdas (female)
• Jungtis B: SMA kištukas (male)
• Varža: 50 omų
• Korpuso stilius: tiesus
• Montavimo tipas: linijinis (in-line)
• Dažnių diapazonas: DC – 4 GHz
• Korpuso medžiaga: žalvaris
• Korpuso danga: nikelis
• Kontaktų medžiaga: berilio varis
• Kontaktų danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė įtampa: 1500 Vrms
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• VSWR: ≤ 1,25 @ 4 GHz
• Darbinė temperatūra: -65 °C iki +165 °C
• Atitinka standartus: IEC 60169-8 (BNC), IEC 60169-15 (SMA)
• RoHS atitiktis

Kaip naudoti

Tiesiog prijunkite BNC lizdą prie BNC kištuko, o SMA kištuką – prie SMA lizdo. Dėl tiesios konstrukcijos adapteris užima mažai vietos ir lengvai įsiterpia tarp kabelių. Prieš jungdami įsitikinkite, kad visos jungtys švarios ir tvirtai užfiksuotos.

Patarimas: norėdami išlaikyti žemą VSWR, venkite per didelio sukimo momento verždami SMA jungtį – užtenka pirštais priveržti, o BNC jungtis užsifiksuoja pasukus 90°.
