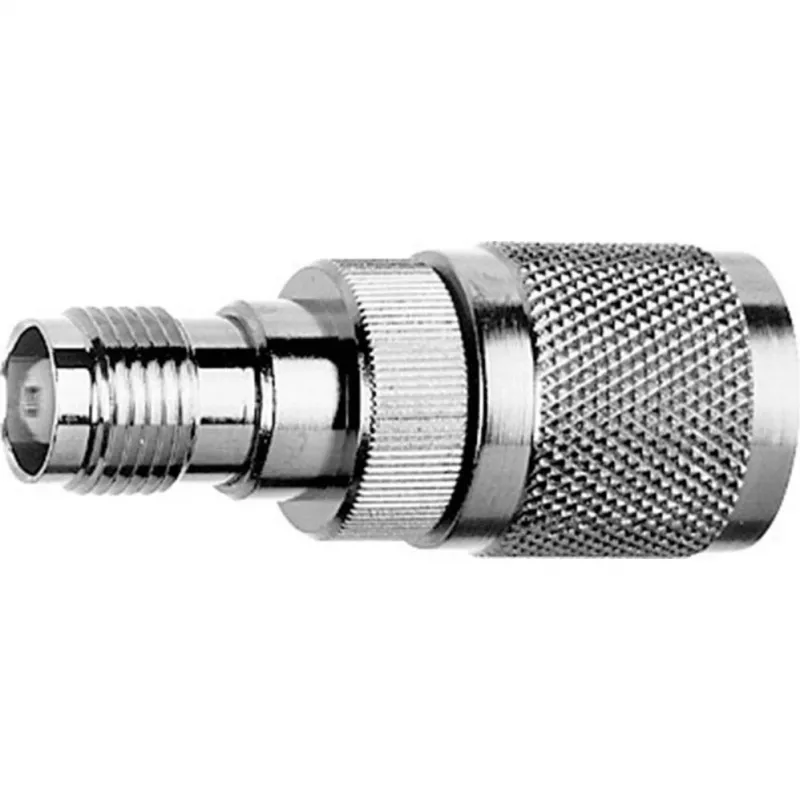

Telegärtner J01019A0002 UHF į TNC adapteris, nerūdijančio plieno, 50 Ohm

Kai reikia sujungti UHF ir TNC jungtis, dažnai tenka ieškoti patikimo adapterio, kuris neprarastų signalo. Telegärtner J01019A0002 – būtent toks sprendimas: tvirtas tiesioginis adapteris su UHF lizdu viename gale ir TNC kištuku kitame. Jis leidžia lengvai sujungti įrangą su šiomis dažnai naudojamomis RF jungtimis.

Kam skirtas

RF technikams, radijo mėgėjams ir ryšių sistemų integratoriams, kuriems reikia sujungti UHF ir TNC jungtis antenų sistemose, testavimo stenduose ar bazinių stočių įrangoje. Ypač tinka ten, kur reikalingas ilgaamžis, korozijai atsparus adapteris.

Pagrindinės savybės

• UHF lizdas ir TNC kištukas – tiesioginis sujungimas
• Nerūdijančio plieno korpusas – puikus atsparumas korozijai ir mechaninis tvirtumas
• Auksuoti žalvariniai centriniai kontaktai – maža kontaktinė varža ir ilgaamžiškumas
• PTFE izoliatorius – stabilios dielektrinės savybės plačiame temperatūrų diapazone
• 50 Ohm varža – suderinama su standartinėmis RF sistemomis
• Platus dažnių diapazonas nuo DC iki 1 GHz

Specifikacijos

• 1 jungtis: UHF lizdas (moteriška)
• 2 jungtis: TNC kištukas (vyriška)
• Varža: 50 Ohm
• Dažnių diapazonas: DC – 1 GHz
• Korpuso medžiaga: nerūdijantis plienas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Įtampa: 500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• VSWR: ≤ 1,25 (DC – 1 GHz)
• Temperatūrų diapazonas: -55 °C iki +155 °C
• Sujungimų ciklai: ≥ 500

Patarimai

Prieš sujungdami įsitikinkite, kad jungtys švarios ir tinkamai sulygiuotos – taip išvengsite pažeidimų. Nerūdijančio plieno korpusas atlaiko atšiaurias sąlygas, tačiau venkite per didelio mechaninio streso kabelių jungtyse. Jei adapteris naudojamas lauke ir gali būti veikiamas drėgmės, apsvarstykite papildomą apsaugą nuo oro sąlygų.
