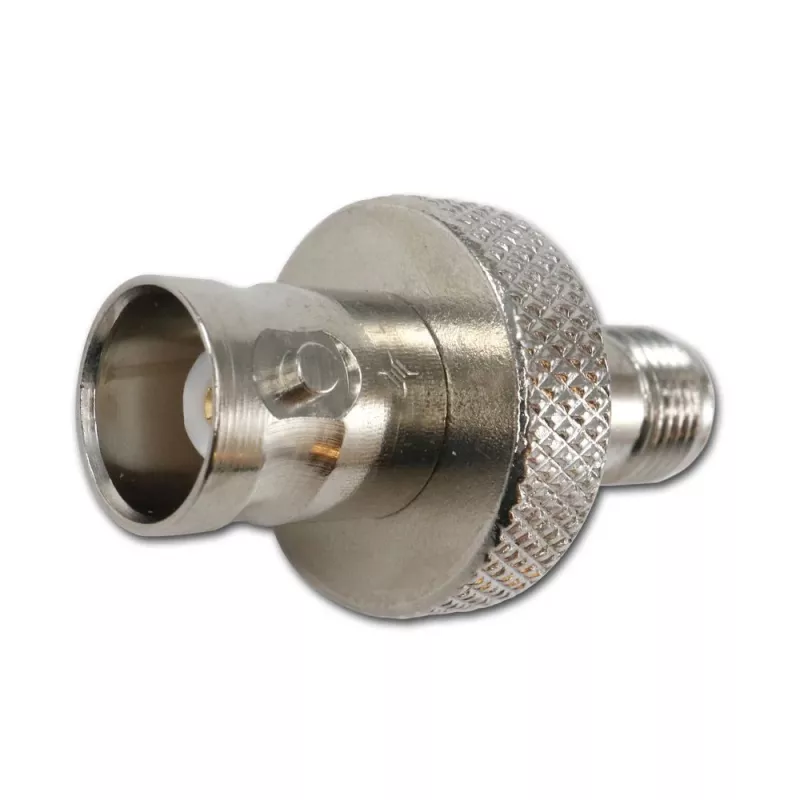

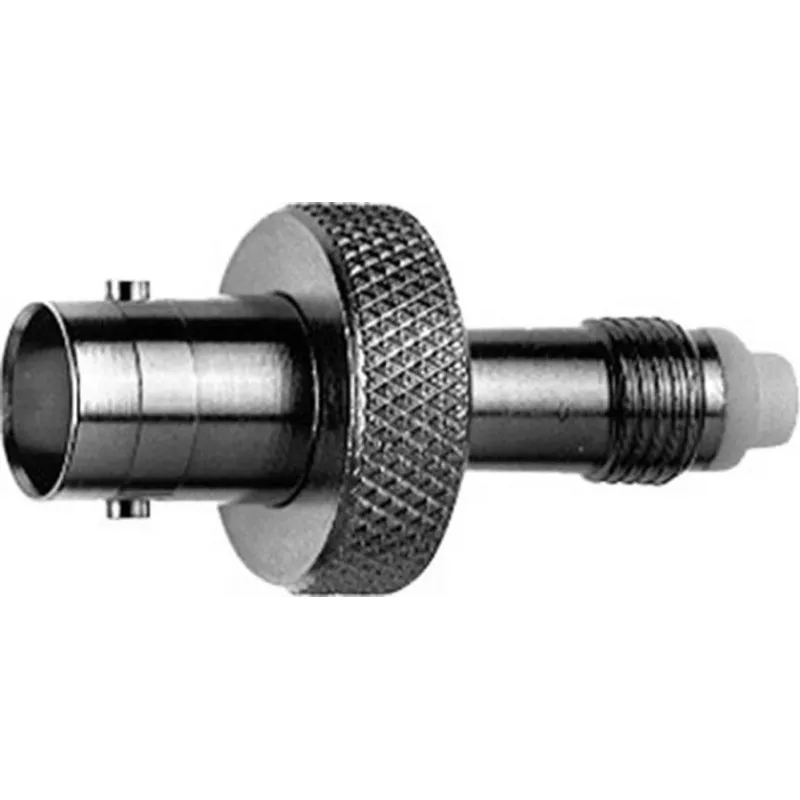

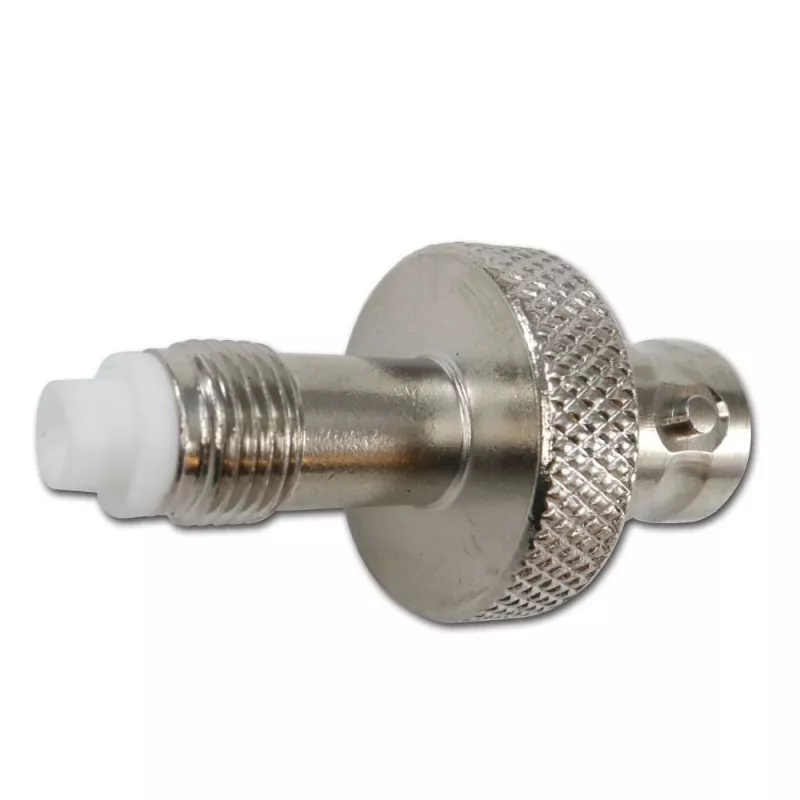

Telegärtner BNC lizdas į FME lizdas koaksialinis adapteris, 50 omų, DC-4 GHz (J01008A0070)

Kai reikia sujungti BNC ir FME jungtis, šis Telegärtner adapteris tampa paprastu ir patikimu sprendimu. Jo dėka galite naudoti turimus kabelius ir įrangą be papildomų perdarymų – tereikia įstatyti adapterį tarp BNC ir FME lizdų.

Kodėl verta rinktis

• BNC lizdas į FME lizdą – tiesioginis perėjimas tarp dviejų skirtingų jungčių tipų.
• 50 omų varža ir dažnių diapazonas nuo DC iki 4 GHz užtikrina stabilų signalo perdavimą.
• VSWR ≤ 1,3 esant 2 GHz – mažas atspindys, todėl signalas nesusilpnėja.
• Auksuoti centriniai kontaktai ir nikeliuoti žalvariniai korpusai – ilgaamžiškumas ir atsparumas korozijai.
• PTFE izoliatorius leidžia naudoti nuo -40 °C iki +85 °C temperatūroje.

Kam pravers

Šis adapteris puikiai tinka radijo mėgėjams, ryšių technikams ar bet kam, kas namuose ar dirbtuvėse jungia BNC ir FME kabelius. Pavyzdžiui, jei turite antenos kabelį su FME jungtimi, o įrenginys turi BNC lizdą – šis adapteris išspręs problemą per kelias sekundes. Kompaktiškas tiesus dizainas leidžia lengvai įmontuoti jį esamoje sistemoje, o tvirta konstrukcija atlaiko dažną jungimą ir atjungimą.

Techninės specifikacijos

• 1 jungtis: BNC lizdas (female)
• 2 jungtis: FME lizdas (female)
• Varža: 50 Ω
• Dažnių diapazonas: DC – 4 GHz
• VSWR: ≤ 1,3 esant 2 GHz
• Dielektrinė skvarbos įtampa: 1,5 kVeff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: -40 °C iki +85 °C

Kaip naudoti

Tiesiog prijunkite BNC lizdą prie savo įrenginio BNC kištuko, o FME lizdą – prie FME kištuko. Adapteris neturi judančių dalių, todėl nereikia jokio specialaus įrankio. Prieš jungdami įsitikinkite, kad abi jungtys švarios ir sausos – taip išvengsite signalo trukdžių.

Patarimas: jei dažnai keičiate kabelius, adapterį laikykite prisukę prie dažniau naudojamo kabelio – taip mažiau dėvėsis patys kontaktai. Taip pat nepamirškite, kad BNC jungtis fiksuojama pasukus užrakinimo mechanizmą, o FME – užsukama.
