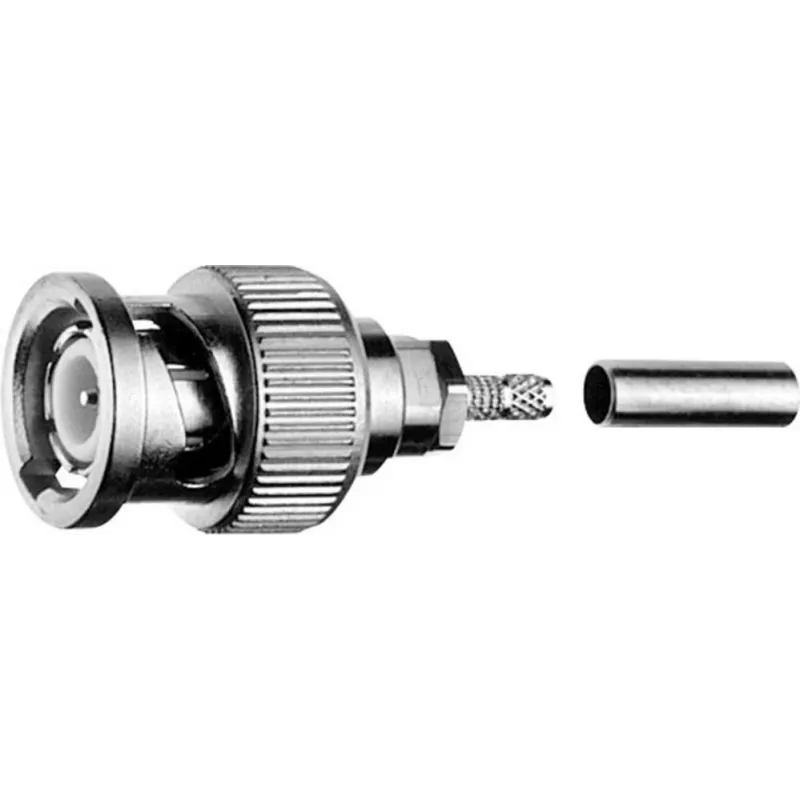

Telegärtner BNC kabelio kištukas Crimp G08 50 omų, crimp/crimp, Professional, A2914, G08 (RD-316) (J01000B0022)

Telegärtner BNC kabelio kištukas Crimp G08 50 omų – tai profesionalaus lygio BNC kištukas, skirtas 50 omų koaksialiniams kabeliams, tokiems kaip RG-316, RG-174 ir RG-188, sujungti crimp metodu. Šis jungtis užtikrina stabilų signalo perdavimą iki 4 GHz dažnio su minimaliais nuostoliais, todėl puikiai tinka RF sistemų montavimui ir remontui.

Kam skirtas

Šis kištukas skirtas RF technikams, tinklo inžinieriams ir elektronikos profesionalams, dirbantiems telekomunikacijų, transliavimo, testavimo ar pramonės srityse. Taip pat tinka pažengusiems mėgėjams, kuriantiems aukšto dažnio projektus.

Pagrindinės savybės

• BNC kištukas (male) su 50 omų varža
• Crimp sujungimas tiek vidiniam, tiek išoriniam laidininkui
• Suderinamas su G08 grupės kabeliais: RG-316, RG-174, RG-188A/U, RG-179B/U, RG-187A/U, RG-179A/U, RG-188/U, RG-179/U, RG-174/U
• Dažnių diapazonas nuo DC iki 4 GHz su VSWR ≤ 1,25
• Auksu padengtas CuBe2 centrinis kontaktas ir nikeliuotas žalvarinis korpusas užtikrina ilgaamžiškumą ir atsparumą korozijai
• PTFE dielektrikas stabilumui užtikrinti temperatūrų intervale nuo -40 °C iki +85 °C
• Ilgas sujungimų ciklas (≥ 500 ciklų)

Specifikacijos

• Jungties tipas: BNC kištukas (male)
• Varža: 50 omų
• Sujungimo metodas: crimp (vidinis ir išorinis laidininkas)
• Kabelių grupė: G08
• Dažnių diapazonas: DC–4 GHz
• VSWR: ≤ 1,25 (DC–4 GHz)
• Įvedimo nuostoliai: ≤ 0,1 dB (DC–4 GHz)
• Dielektrinis stipris: 1,5 kVeff
• Izoliacijos varža: ≥ 5 GΩ
• Vidinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• Darbinė įtampa: 500 Veff
• Darbinė temperatūra: -40 °C iki +85 °C
• Sujungimų ciklai: ≥ 500
• Centrinio kontakto medžiaga: auksu padengtas CuBe2
• Korpuso medžiaga: nikeliuotas žalvaris (CuZn39Pb3)
• Dielektriko medžiaga: PTFE
• Vidinio laidininko crimp dydis: 1,0 mm
• Išorinio laidininko crimp dydis: 5,4 mm

Kaip naudoti

Naudokite tinkamą crimp įrankį su atitinkamais štampais, kad užtikrintumėte patikimą sujungimą. Nuimkite kabelio izoliaciją pagal jungties rekomenduojamus matmenis. Prieš montuodami įsitikinkite, kad kabelis priklauso G08 grupei.

Patarimas: visada patikrinkite, ar kabelio tipas atitinka G08 grupę, ir naudokite teisingo dydžio crimp įrankį – taip išvengsite signalo nuostolių ir užtikrinsite ilgaamžiškumą.
