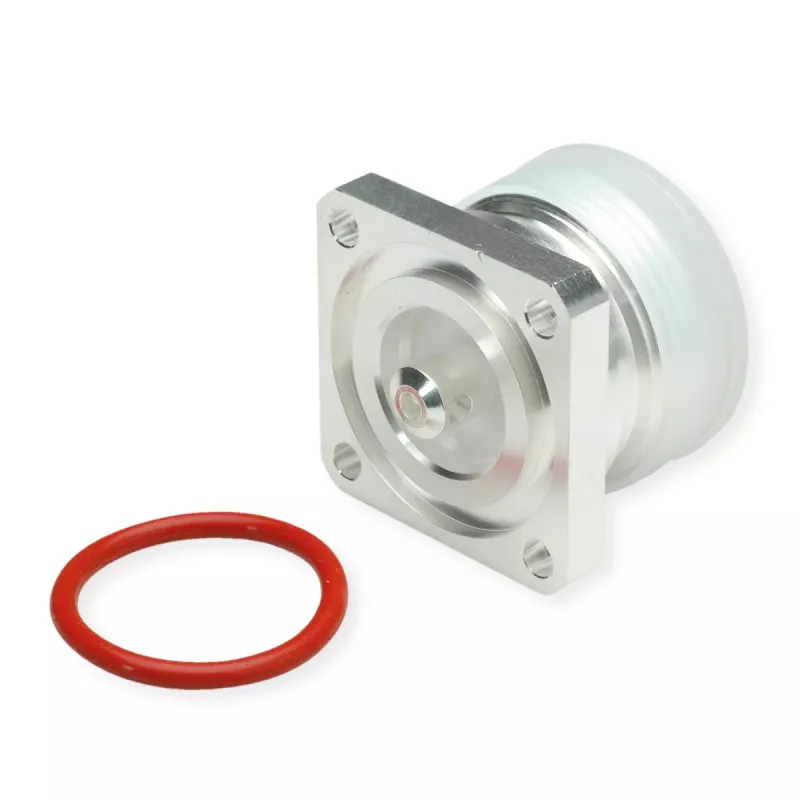

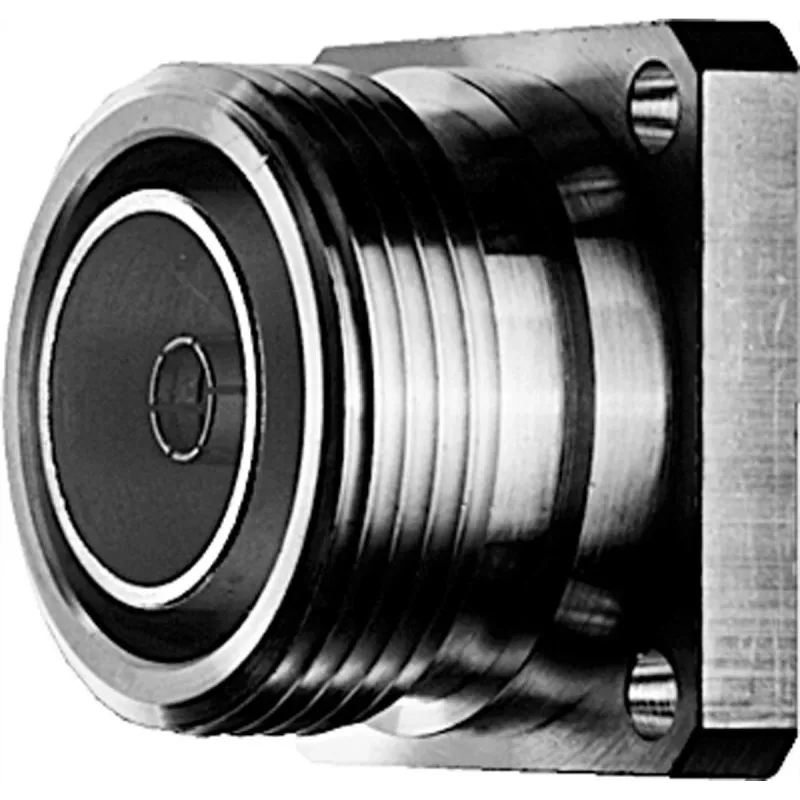

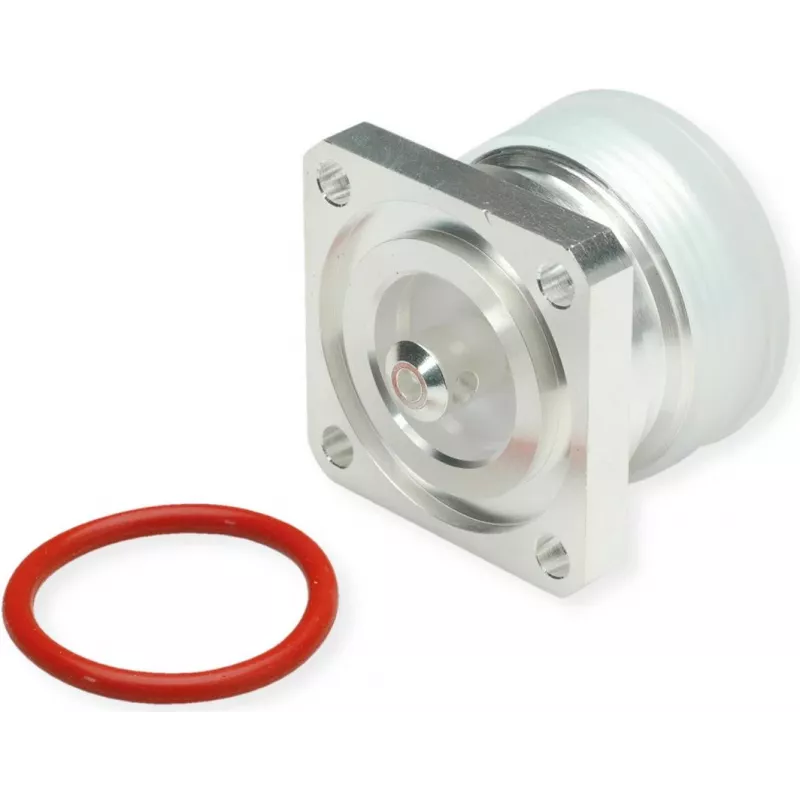

Telegärtner 7-16 DIN lizdinė jungtis, skydinio montavimo, 50 omų, sidabrinė

Kai montuojate stambaus galingumo radijo dažnio įrangą lauke, kiekvienas atspindys gali kainuoti ryšio kokybę. Ši Telegärtner 7-16 DIN lizdinė jungtis su 4 skylių flanšu užtikrina patikimą signalo perdavimą net ir sudėtingomis sąlygomis – nuo DC iki 7,5 GHz, su VSWR ≤1,05 iki 3 GHz.

Kodėl verta rinktis

• Itin žemas atspindžio koeficientas: VSWR ≤1,05 (DC–3 GHz), ≤1,10 (3–6 GHz), ≤1,15 (6–7,5 GHz) – mažiau prarandamo signalo.
• Maži įterpimo nuostoliai: ≤0,05 dB esant 3 GHz – efektyvus energijos perdavimas.
• Aukšta izoliacijos varža: ≥10 GΩ – saugus ir stabilus darbas.
• Sidabru padengti kontaktai – maža varža ir atsparumas korozijai.
• PTFE izoliatorius – atsparus aukštoms temperatūroms, išlaiko parametrus nuo -55 °C iki +155 °C.
• Skydinis montavimas su 4 skylių flanšu – tvirtas ir patikimas įtvirtinimas.
• IP68 apsaugos klasė sujungus – tinka lauko ir pramoninėms sąlygoms.

Techninė specifikacija

• Jungčių serija: 7-16 DIN
• Jungties tipas: lizdinė (moteriška)
• Montavimas: skydinis, 4 skylių flanšas
• Varža: 50 omų
• Dažnių diapazonas: DC–7,5 GHz
• Dielektrinė atsparumas įtampai: 4 kVeff (jūros lygyje)
• Maks. darbinė įtampa: 2,7 kVeff (jūros lygyje)
• Centrinio kontakto varža: ≤0,4 mΩ
• Išorinio kontakto varža: ≤0,2 mΩ
• Centrinio kontakto prijungimas: litavimas
• Išorinio kontakto prijungimas: litavimas
• Korpuso medžiaga: žalvaris
• Korpuso danga: sidabras
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: -55 °C iki +155 °C
• Sujungimų ciklai: ≥500
• IP klasė (sujungus): IP68

Kam tinka

Ši jungtis skirta tiems, kurie montuoja profesionalias antenų sistemas, bazinių stočių įrangą, radijo siųstuvus ar kitą didelio dažnio techniką, kur reikalingas patikimas ir ilgaamžis ryšys. Ji puikiai tinka tiek lauko, tiek vidaus įrenginiams, kur svarbus atsparumas drėgmei ir temperatūros svyravimams.

Kaip naudoti

Jungtis tvirtinama prie skydo (panelės) varžtais per 4 skylių flanšą. Centrinis ir išorinis kontaktai lituojami prie koaksialinio kabelio. Užtikrinkite, kad sujungimas būtų sandarus – taip pasieksite IP68 apsaugą. Prieš lituodami nuvalykite kabelio galą ir naudokite tinkamą lydmetalį.

Mūsų verdiktas

Patikima ir ilgaamžė 7-16 DIN jungtis, sukurta aukšto dažnio signalams perduoti be nuostolių net ir ekstremaliomis sąlygomis. Puikus pasirinkimas profesionaliems montuotojams.
