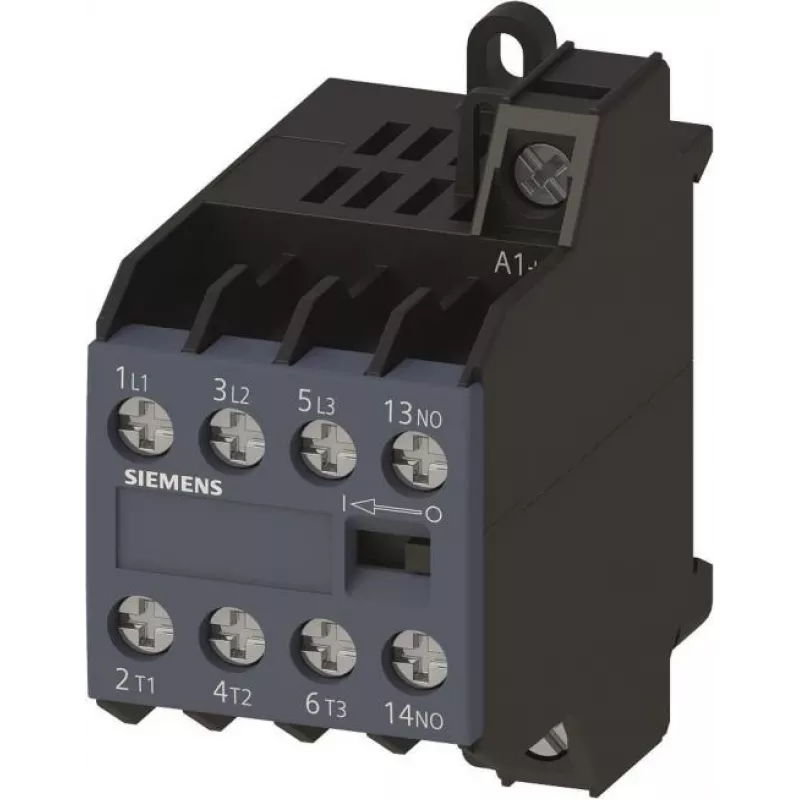

Siemens SIRIUS 3TG10 pagalbinis kontaktorius, 4 NO, 230 V AC ritė, varžtiniai gnybtai 3TG1010-0AL2

Kai reikia patikimai valdyti pagalbines grandines – kontaktorius, signalines lempas ar PLC įėjimus – Siemens 3TG1010-0AL2 pagalbinis kontaktorius yra kompaktiškas ir ilgaamžis sprendimas. Jis praplečia valdymo logiką motorų starteriuose, HVAC sistemose ir automatikos įrangoje.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 4 NO (normaliai atviri)
• Ritės įtampa: 230 V AC, 50/60 Hz
• Gnybtų tipas: varžtiniai
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė: 6 A esant AC-15 230 V; 3 A esant AC-15 400 V; 3 A esant DC-13 24 V; 1 A esant DC-13 220 V
• Montavimas: DIN bėgelis 35 mm arba varžtinis tvirtinimas
• Elektrinis ilgaamžiškumas: 10 milijonų perjungimo ciklų (AC-15)
• Mechaninis ilgaamžiškumas: 30 milijonų perjungimo ciklų
• Darbinė temperatūra: -25 iki +55 °C
• Apsaugos laipsnis: IP20
• Standartai: IEC 60947, EN 60947

Kodėl verta rinktis

Šis kontaktorius priklauso patikrintai SIRIUS 3TG10 serijai, pasižyminčiai dideliu patikimumu ir ilgu tarnavimo laiku. Kompaktiški matmenys taupo vietą valdymo spintose, o varžtiniai gnybtai užtikrina saugų ir nereikalaujantį priežiūros sujungimą. Platus darbinės temperatūros diapazonas leidžia naudoti sudėtingomis sąlygomis.

Idealūs naudojimo atvejai

• Pagalbinių grandinių perjungimas motorų valdymo centruose
• Kontaktų skaičiaus didinimas PLC sistemose
• Signalinių lempų ir signalizacijos prietaisų valdymas
• Tarpinė relė didesnės galios kontaktoriams

Gera žinoti

3TG1010-0AL2 yra pagalbinis kontaktorius, o ne galios kontaktorius; jis skirtas valdymo grandinėms, o ne tiesioginiam variklių perjungimui. Montuojant ant DIN bėgelio, reikalingas standartinis 35 mm bėgelis. IP20 apsaugos laipsnis reiškia, kad jis turi būti įrengtas uždarame korpuse, kad būtų išvengta atsitiktinio kontakto su įtampingosiomis dalimis.

Patarimas: prieš montuodami įsitikinkite, kad ritės įtampa atitinka jūsų valdymo grandinės įtampą (230 V AC). Jei naudojate PLC, patikrinkite, ar jo išėjimo kontaktų galia pakanka šiam kontraktoriui valdyti.
