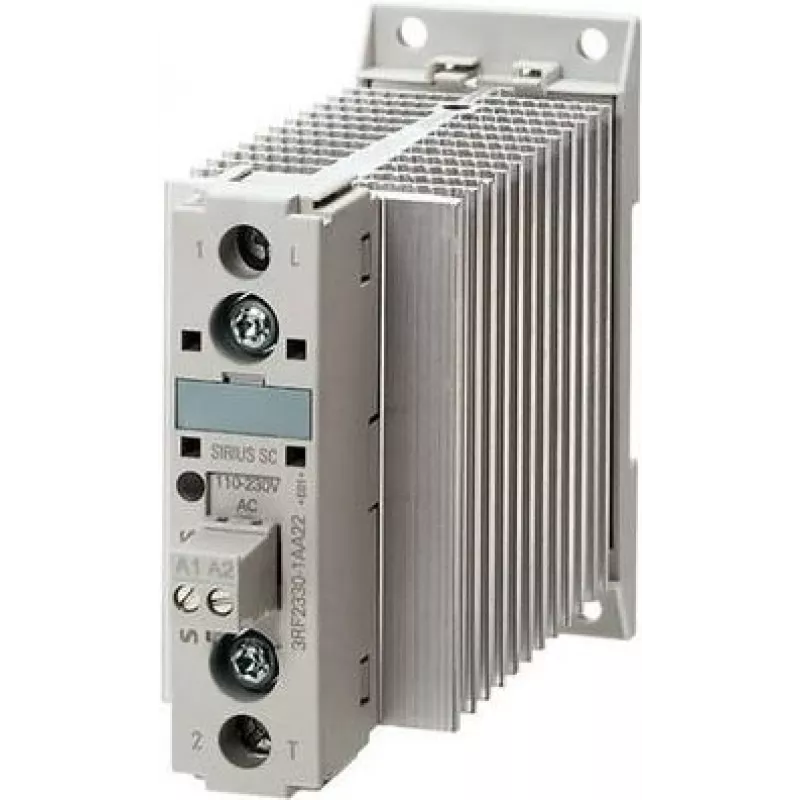

Siemens SIRIUS 3RF23 kietojo kūno kontaktoriuss, 1 fazės, 30 A, 48-460 V AC, 24 V DC valdymas, nulinio taško perjungimas, varžtiniai gnybtai, DIN bėgelis 3RF2330-1AA04

Kai tenka dažnai junginėti šildytuvus ar infraraudonąsias lempas, mechaniniai kontaktoriai greitai susidėvi, kibirkščiuoja ir kelia triukšmą. Siemens SIRIUS 3RF23 kietojo kūno kontaktorius su tiristoriais sprendžia šią problemą – jis perjungia be judančių dalių, tyliai ir itin ilgai. Šis vienfazis įrenginys, skirtas 30 A esant AC-51, atlaiko nuo 48 iki 460 V AC apkrovos įtampą, todėl puikiai tinka varžinėms apkrovoms, tokioms kaip šildytuvai ir infraraudonosios lempos.

Kam skirtas

Šis kontaktorius sukurtas skydų surinkėjams, sistemų integratoriams ir techninės priežiūros inžinieriams, dirbantiems pramonės automatizavimo, plastikų perdirbimo, pakavimo ir HVAC srityse. Jis tinka ten, kur reikia dažno perjungimo, ilgo tarnavimo laiko ir mažo elektromagnetinio triukšmo – pavyzdžiui, temperatūros valdymui krosnyse, plastiko liejimo mašinose ar apšvietimo sistemose.

Pagrindinės savybės

• Kietojo kūno tiristoriaus išėjimas su nulinio taško perjungimu – mažesni elektromagnetiniai trukdžiai ir ilgesnis apkrovos tarnavimo laikas.
• Vardinė darbinė srovė 30 A (AC-51), apkrovos įtampos diapazonas 48–460 V AC.
• 24 V DC valdymo įtampa – lengvai integruojama su PLC ir valdikliais.
• Kompaktiškas DIN bėgelio tvirtinimas ir varžtiniai gnybtai patikimam prijungimui.
• IP20 apsaugos klasė, darbinė temperatūra nuo -25 °C iki +60 °C.
• 600 V izoliacijos įtampa ir 4 kV impulsų atsparumas patikimai izoliacijai.

Specifikacijos

• Prekės ženklas: Siemens
• Serija: SIRIUS 3RF23
• Modelis: 3RF2330-1AA04
• MPN: 3RF2330-1AA04
• EAN: 4011209572850
• Produkto tipas: Kietojo kūno kontaktorius
• Fazių skaičius: 1
• Vardinė darbinė srovė (AC-51): 30 A
• Vardinė darbinė įtampa: 48–460 V AC
• Valdymo įtampos tipas: DC
• Valdymo maitinimo įtampa: 24 V DC
• Perjungimo principas: Nulinio taško perjungimas
• Prijungimo tipas: Varžtiniai gnybtai
• Tvirtinimo tipas: DIN bėgelis
• Vardinė izoliacijos įtampa: 600 V
• Vardinė impulsų atsparumo įtampa: 4 kV
• Darbinis dažnis: 50/60 Hz
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Apsaugos klasė: IP20
• Rekomenduojamas saugiklis apsaugai nuo trumpojo jungimo: 35 A gG
• Galia, išsklaidoma esant vardinei srovei: apie 25 W
• Puslaidininkių technologija: Tiristorius (SCR)

Kaip naudoti

Sumontuokite įrenginį ant DIN bėgelio ir prijunkite apkrovą prie varžtinių gnybtų. Valdymo signalą (24 V DC) prijunkite prie atitinkamų gnybtų. Dėl nulinio taško perjungimo įrenginys tinka varžinėms apkrovoms, tokioms kaip šildytuvai. Prieš prijungdami maitinimą, įsitikinkite, kad laikomasi visų saugos reikalavimų.

Patarimas: visada naudokite rekomenduojamą 35 A gG saugiklį apsaugai nuo trumpojo jungimo. Užtikrinkite pakankamą vėdinimą aplink įrenginį, nes esant pilnai apkrovai jis išsklaido apie 25 W šilumos. Prieš jungdami patikrinkite, ar valdymo signalas yra 24 V DC.
