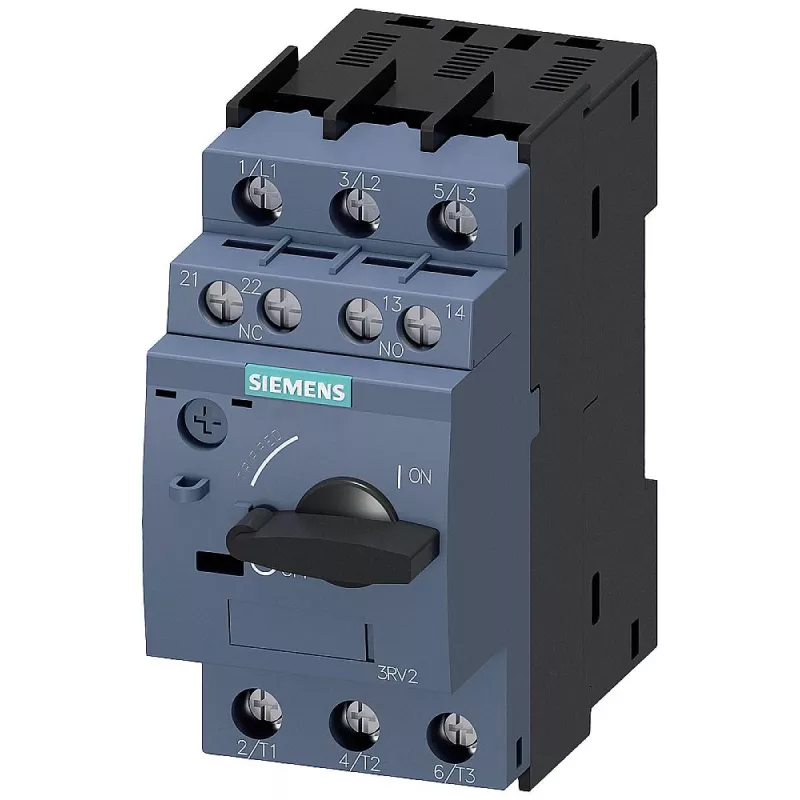

SIEMENS SIRIUS 3RV2 variklio starterio apsauginis jungiklis 3RV2021-1KA15, 1,1-1,6 A, 690V, 3 polių, varžtiniai gnybtai

Kai mažas variklis dirba be tinkamos apsaugos, net nedidelis perkrovimas ar trumpasis jungimas gali jį visam laikui sugadinti. SIEMENS SIRIUS 3RV2 serijos apsauginis jungiklis 3RV2021-1KA15 yra sukurtas būtent tokiam atvejui – jis patikimai apsaugo variklius iki 1,6 A nuo perkrovos ir trumpojo jungimo, išlaikydamas 100 kA pertraukimo galią esant 400 V įtampai.

Kodėl verta rinktis

Šis įrenginys sujungia šiluminę ir magnetinę apsaugą viename kompaktiškame 3 polių korpuse. Reguliuojamas šiluminis atleidiklis (1,1–1,6 A) ir fiksuotas magnetinis atleidiklis (21 A) užtikrina tikslų mažų variklių apsaugą. Varžtiniai gnybtai ir IP20 apsaugos klasė leidžia lengvai montuoti pramoninėse valdymo spintose.

Kam tinka

• Trijų fazių variklių, kurių vardinė srovė iki 1,6 A, apsaugai
• Kaip pagrindinis arba avarinio sustabdymo jungiklis valdymo grandinėse
• Ten, kur reikalinga didelė trumpojo jungimo pertraukimo galia (100 kA esant 400 V)

Pagrindinės specifikacijos

• Serija: SIRIUS 3RV2, dydis S00
• Vardinės srovės reguliavimo diapazonas: 1,1–1,6 A
• Trumpojo jungimo atleidiklio srovė: 21 A (fiksuota)
• Vardinė darbinė įtampa: iki 690 V AC
• Polių skaičius: 3
• Montavimas: DIN bėgelis (35 mm) arba varžtinis tvirtinimas
• Prijungimas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -20 iki +60 °C
• Vardinė ribinė trumpojo jungimo pertraukimo galia (Icu) esant 400 V: 100 kA

Kaip naudoti

Prieš pradedant eksploatuoti, būtinai patikrinkite, ar variklio vardinė srovė patenka į reguliuojamą 1,1–1,6 A diapazoną. Nustatykite šiluminį atleidiklį pagal konkretaus variklio duomenis. Prijunkite fazinius laidus prie varžtinių gnybtų, laikydamiesi schemos. Įrenginį galima montuoti ant 35 mm DIN bėgelio arba pritvirtinti varžtais.

Patarimas: reguliariai tikrinkite, ar varžtiniai gnybtai gerai priveržti – laikui bėgant jie gali atsilaisvinti dėl vibracijos. Taip pat įsitikinkite, kad aplinkos temperatūra neviršija leistinų -20 iki +60 °C ribų, nes tai gali turėti įtakos apsaugos veikimui.
