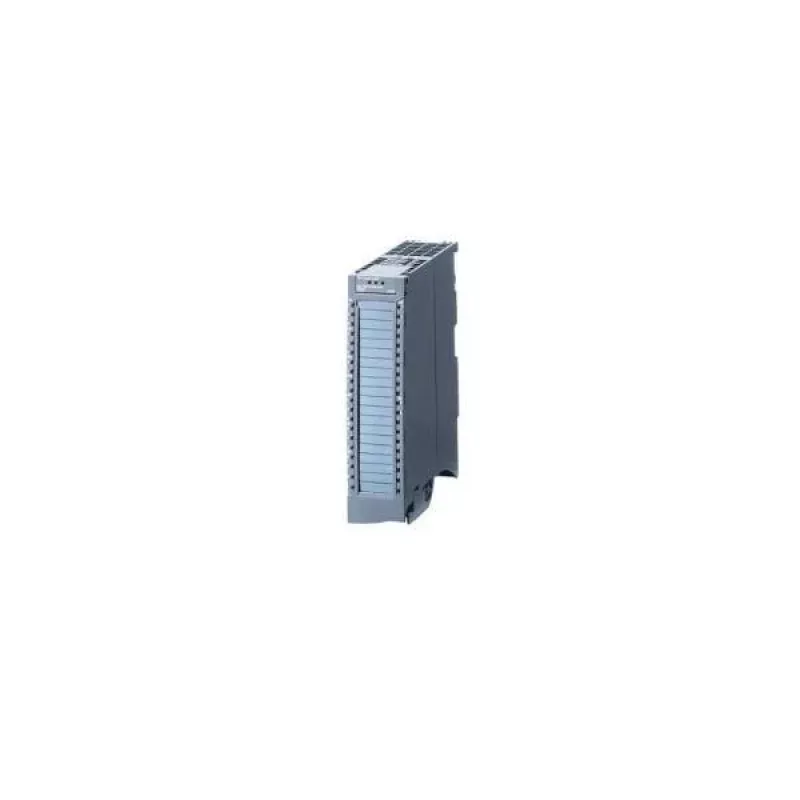

Siemens SIMATIC S7-1500 analoginio išėjimo modulis AQ 4xU/I ST - 6ES75325HD000AB0

Kai reikia tiksliai valdyti vožtuvus, pavaras ar kitus įrenginius, analoginis išėjimo modulis tampa nepakeičiamas jūsų automatikos sistemoje. Siemens SIMATIC S7-1500 analoginio išėjimo modulis AQ 4xU/I ST užtikrina keturis aukštos raiškos analoginius išėjimus kompaktiškame standartiniame korpuse, kurie lengvai integruojami į valdymo sistemą.

Kam skirtas

Automatikos inžinieriams ir sistemų integratoriams, dirbantiems su SIMATIC S7-1500 PLC, kuriems reikia tikslių įtampos ar srovės išėjimo kanalų procesų valdymui, judesių valdymui ar bandymų stendams. Standartinė (ST) konstrukcija tinka įvairiose pramoninėse aplinkose.

Pagrindinės savybės

• 4 analoginiai išėjimai, atskirai konfigūruojami įtampai arba srovei
• 16 bitų raiška preciziškam signalo generavimui
• Palaikomi standartiniai diapazonai: ±10V, 0-10V, 1-5V, ±20mA, 0-20mA, 4-20mA
• Diagnostika: laido nutrūkimas, trumpasis jungimas, perpildymas / nepakankamas lygis, maitinimo įtampos stebėjimas
• Izoliacija tarp kanalų ir pagrindinės plokštės magistralės
• Apsauga nuo trumpojo jungimo srovės išėjimams
• 40 kontaktų priekinis jungtis lengvam prijungimui
• Mažos energijos sąnaudos: 70 mA iš pagrindinės plokštės magistralės

Specifikacijos

• Gaminio tipas: analoginio išėjimo modulis
• Serija: SIMATIC S7-1500
• Analoginių išėjimų skaičius: 4
• Išėjimo tipas: įtampa / srovė
• Raiška: 16 bitų
• Tikslumas: 0,1 % (tipinis)
• Izoliacija: taip, tarp kanalų ir pagrindinės plokštės magistralės
• Prijungimo tipas: priekinis jungtis (40 kontaktų)
• Srovės suvartojimas (iš pagrindinės plokštės magistralės): 70 mA
• Galios nuostoliai: 1,5 W
• Darbinė temperatūra (horizontali montavimas): 0 °C iki 60 °C
• Darbinė temperatūra (vertikalus montavimas): 0 °C iki 40 °C
• Modulio tipas: standartinis (ST)
• Maitinimo įtampa (iš pagrindinės plokštės magistralės): 24 V DC
• Apsauga nuo trumpojo jungimo: taip, srovės išėjimams

Patarimai

Užtikrinkite tinkamą vėdinimą aplink modulį, ypač montuojant vertikaliai, kad neviršytumėte temperatūros ribų. Analoginiams signalams naudokite ekranuotus kabelius, kad sumažintumėte trukdžius ir išlaikytumėte tikslumą.
