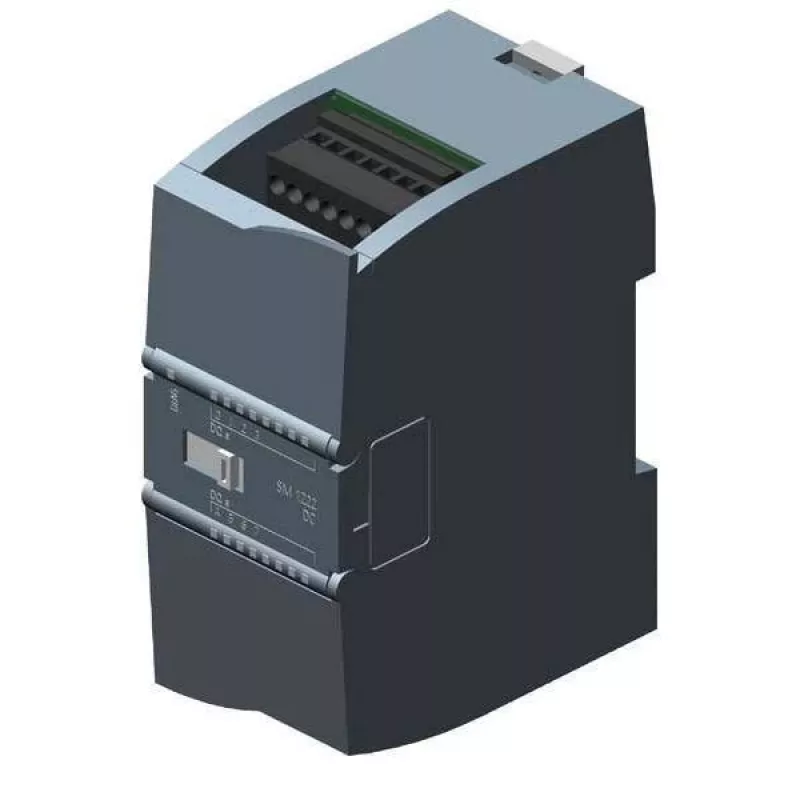

Siemens SIMATIC S7-1200 skaitmeninių išėjimų modulis SM 1222, 8 relių išėjimai, 2 A, 5-30 V DC / 5-250 V AC, varžtiniai gnybtai, DIN bėgelis 6ES72221BF320XB0

Kai reikia valdyti kontaktorių, vožtuvų ar signalinių lempučių grandines, patikimas perjungimas tiek nuolatinės, tiek kintamosios srovės grandinėse tampa kasdienybe. Siemens SM 1222 modulis su 8 relių išėjimais užtikrina, kad jūsų SIMATIC S7-1200 sistema galės tiesiogiai valdyti įvairius įrenginius be papildomų tarpinių relių.

Kam skirtas

Šis modulis skirtas inžinieriams ir sistemų integratoriams, kurie nori išplėsti SIMATIC S7-1200 PLC skaitmeninių išėjimų skaičių. Jis ypač naudingas, kai reikia perjungti skirtingos įtampos apkrovas arba kai būtina galvaninė izoliacija tarp kanalų ir pagrindinės plokštės.

Pagrindinės savybės

• 8 relių išėjimai, kiekvienas iki 2 A (varžinė apkrova)
• Platus išėjimo įtampos diapazonas: 5–30 V DC ir 5–250 V AC
• Elektinė izoliacija tarp kanalų ir pagrindinės plokštės bei tarp atskirų kanalų
• LED būsenos indikatorius kiekvienam išėjimui
• Varžtiniai gnybtai patikimam laidų prijungimui
• Montavimas ant DIN bėgelio
• Perjungimo dažnis iki 100 Hz varžinei apkrovai

Specifikacijos

• Modulio tipas: skaitmeninių išėjimų modulis
• Suderinamumas: SIMATIC S7-1200 serija
• Skaitmeninių išėjimų skaičius: 8
• Išėjimų tipas: relė
• Išėjimo srovė vienam kanalui: 2 A (varžinė apkrova)
• Išėjimo įtampa (DC): 5–30 V DC
• Išėjimo įtampa (AC): 5–250 V AC
• Elektinė izoliacija: taip (tarp kanalų ir pagrindinės plokštės bei tarp kanalų)
• Apsauga nuo trumpojo jungimo: ne (reikalingas išorinis saugiklis)
• Perjungimo dažnis (varžinė apkrova): 100 Hz
• Perjungimo dažnis (indukcinė apkrova): 0,5 Hz
• Prijungimo tipas: varžtiniai gnybtai
• Montavimo tipas: DIN bėgelis
• Darbinė temperatūra (horizontali): nuo -20 iki +60 °C
• Galingumo nuostoliai: maks. 4,5 W
• Būsenos indikatorius: taip (LED kiekvienam išėjimui)

Kaip naudoti

Modulis montuojamas ant DIN bėgelio šalia S7-1200 PLC. Prijunkite išėjimus prie valdomų įrenginių (kontaktorių, vožtuvų, lempučių) per varžtinius gnybtus. Prieš prijungdami apkrovas, įsitikinkite, kad jos neviršija 2 A vienam kanalui. Kadangi modulis neturi integruotos apsaugos nuo trumpojo jungimo, kiekvienai išėjimo grandinei būtinai sumontuokite tinkamą saugiklį.

Patarimai

Naudodami indukcines apkrovas (pvz., variklius, solenoidus), pridėkite išorinius slopinimo elementus (RC grandinę arba diodus), kad apsaugotumėte relių kontaktus ir prailgintumėte jų tarnavimo laiką. Taip pat nepamirškite tinkamai saugikliuoti kiekvienos išėjimo grandinės – taip išvengsite brangių gedimų.
