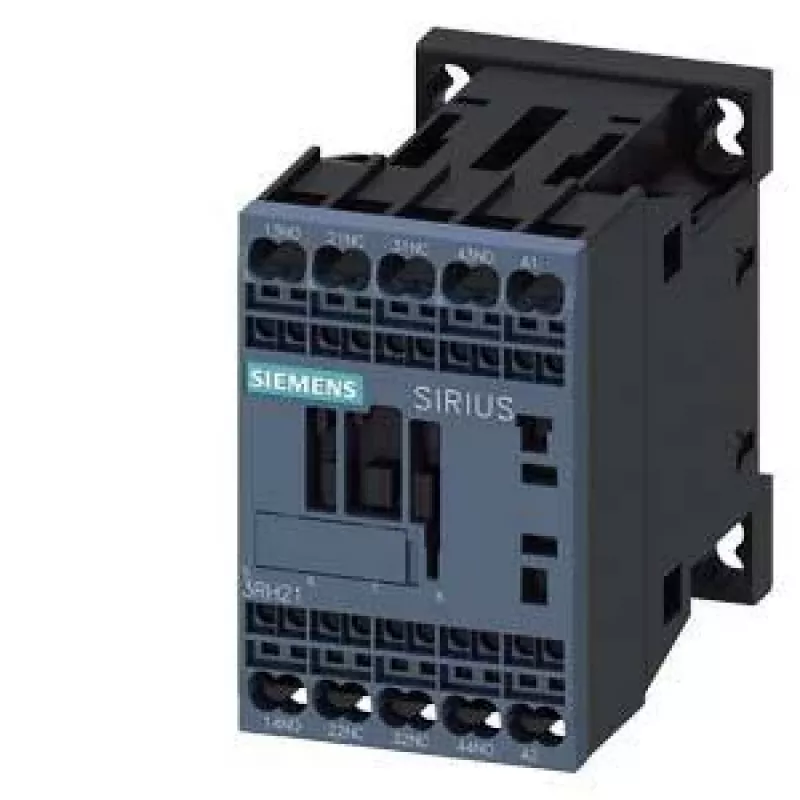

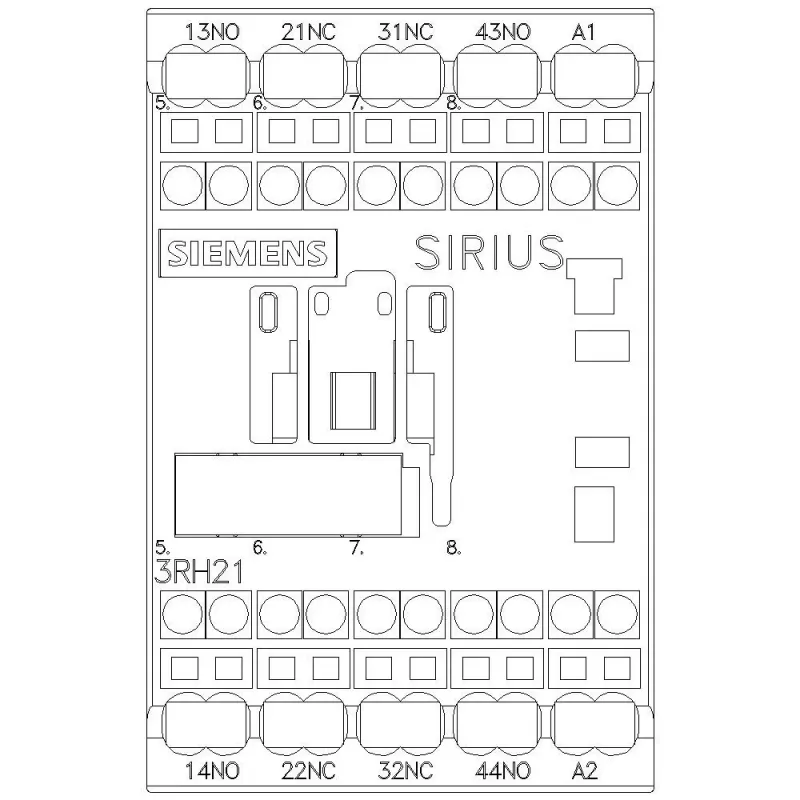

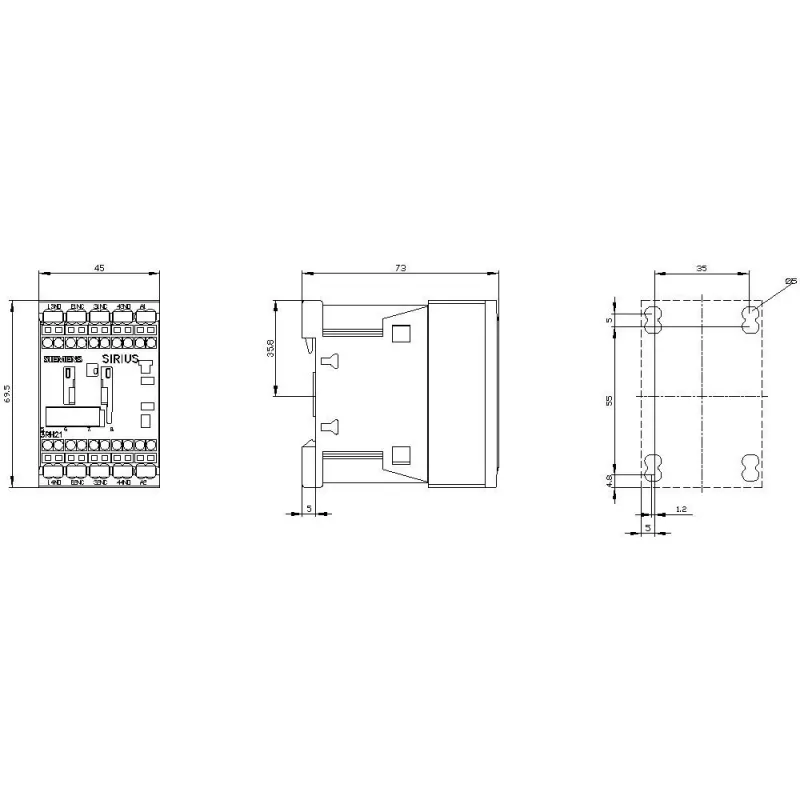

Siemens SIRIUS 3RH2 pagalbinis kontaktorius 3RH2122-2AP60, 4 polių, 2NO+2NC, 230 V AC ritė, varžtiniai gnybtai

Kai reikia patikimai perjungti pagalbines grandines valdymo spintose, Siemens 3RH2122-2AP60 pagalbinis kontaktorius atlieka savo darbą tyliai ir ilgai. Jis sukurtas tiems, kurie vertina kompaktiškumą ir ilgaamžiškumą – projektuotojams, automatizavimo specialistams ir spintų surinkėjams.

Kodėl verta rinktis

• Mechaninis patvarumas – net 30 milijonų perjungimo ciklų, tad tarnaus metų metus.
• Elektros patvarumas – 200 000 ciklų (AC-15), užtikrinantis stabilumą net intensyvaus darbo sąlygomis.
• Platus darbinės temperatūros diapazonas nuo -25 iki +60 °C – tinka įvairiose aplinkose.
• Kompaktiškas S00 dydis – taupo vietą perpildytose spintose.
• Varžtiniai gnybtai – patikimas ir paprastas prijungimas.

Techniniai duomenys

• Kontaktų konfigūracija: 2 NO + 2 NC
• Valdymo maitinimo įtampa: 230 V AC, 50/60 Hz
• Nominali darbinė srovė: 6 A (AC-15, 230 V), 10 A (DC-13, 24 V)
• Nominali izoliacijos įtampa: 690 V
• Montavimas: DIN 35 mm bėgelis arba varžtinis tvirtinimas
• Gnybtų tipas: varžtiniai
• Apsaugos klasė: IP20 (priekinė pusė)
• Atsparumas impulsinei įtampai: 6 kV
• Ritės galios nuostoliai: 2,7 W
• Atitinka IEC 60947-5-1 ir EN 60947-5-1

Kam tinka

Šis kontaktorius puikiai tinka variklių starterių pagalbinėms grandinėms, signalų dauginimui valdymo grandinėse, varžinių apkrovų perjungimui automatizavimo sistemose. Jis bus naudingas visiems, kuriems reikia patikimo 4 polių kontaktorius signalizacijos ir valdymo užduotims.

Kaip naudoti

Montuokite ant 35 mm DIN bėgelio arba pritvirtinkite varžtais. Prijunkite ritę prie 230 V AC maitinimo šaltinio, o kontaktus – pagal jūsų grandinės schemą. Prieš įjungdami maitinimą, patikrinkite, ar visi laidai tvirtai įveržti varžtiniuose gnybtuose.

Patarimas: reguliariai tikrinkite gnybtų priveržimą – vibracija ilgainiui gali atlaisvinti varžtus. Jei kontaktorius naudojamas drėgnoje aplinkoje, įsitikinkite, kad spinta atitinka reikiamą IP klasę.
