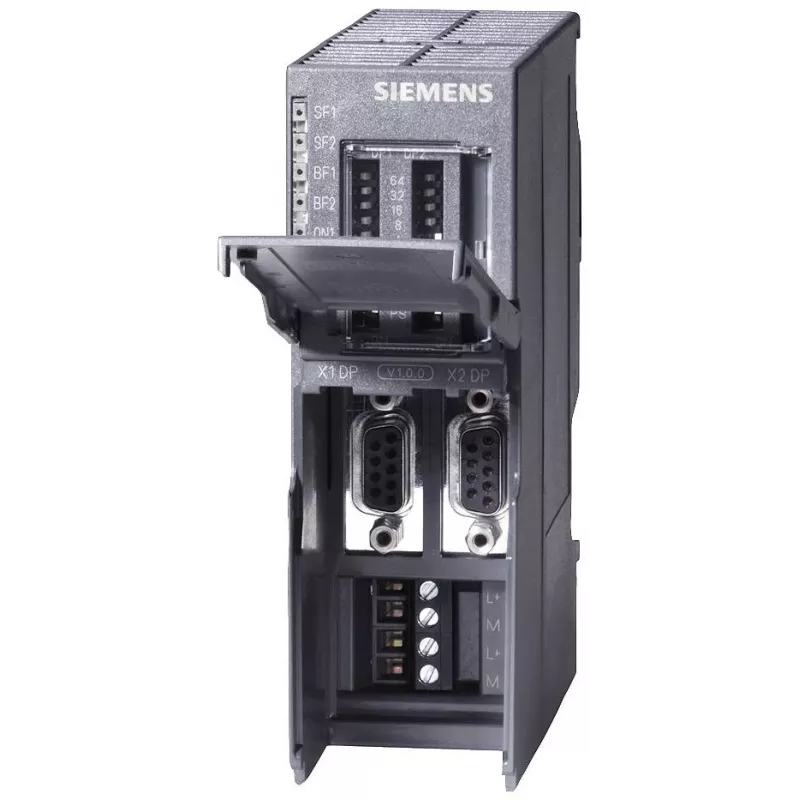

Siemens SIMATIC ET 200M PROFIBUS DP sąsajos modulis 6ES7158-0AD01-0XA0

Duomenų perdavimo sparta iki 12 Mbit/s – šis Siemens sąsajos modulis užtikrina greitą ir patikimą ryšį tarp PROFIBUS DP tinklo ir SIMATIC ET 200M paskirstytosios įvesties/išvesties sistemos. Jis leidžia prijungti iki 12 S7-300 modulių, todėl galite lanksčiai plėsti savo automatizavimo sprendimą.

Kodėl verta rinktis

• Palaiko duomenų perdavimo spartą nuo 9,6 kbit/s iki 12 Mbit/s – prisitaikys prie įvairių tinklo greičių.
• Prijungia iki 12 S7-300 modulių, suteikdamas galimybę lengvai plėsti įvesties/išvesties konfigūraciją.
• Elektrinė izoliacija tarp PROFIBUS DP ir pagrindinės plokštės magistralės padidina sistemos patikimumą.
• LED būsenos indikatoriai (SF, BF, DP, DC5V) leidžia greitai diagnozuoti problemas.
• Konfigūruojamas per SIMATIC STEP 7 – sklandžiai integruojamas į esamus Siemens automatizavimo projektus.

Techninė informacija

• Suderinamumas: SIMATIC ET 200M
• Ryšio protokolas: PROFIBUS DP
• Funkcija: sąsajos modulis paskirstytajai įvesties/išvesties sistemai
• Maks. palaikomų I/O modulių skaičius: 12 (S7-300 moduliai)
• Duomenų perdavimo sparta: nuo 9,6 kbit/s iki 12 Mbit/s
• Maitinimo įtampa: 24 V DC
• Srovės suvartojimas (tip.): 300 mA
• Magistralės jungtis: PROFIBUS DP (9 kontaktų D-sub)
• Pagrindinė magistralė: S7-300 magistralė
• Montavimas: DIN bėgelis
• Darbinė temperatūra: nuo 0 iki 60 °C
• Apsaugos klasė: IP20
• Diagnostikos funkcija: yra
• Konfigūravimo programinė įranga: SIMATIC STEP 7
• Elektrinė izoliacija: yra (tarp PROFIBUS DP ir pagrindinės magistralės)
• Būsenos indikatoriai: LED (SF, BF, DP, DC5V)

Kam tinka

Šis modulis skirtas inžinieriams ir technikams, kurie projektuoja ar prižiūri pramoninio automatizavimo sistemas su SIMATIC ET 200M. Jis puikiai tiks tiems, kam reikia patikimo ryšio tarp PROFIBUS DP tinklo ir S7-300 modulių, pavyzdžiui, gamyklų automatizavimo, procesų valdymo ar maisto pramonės įrenginiuose.

Kaip naudoti

Modulis montuojamas ant DIN bėgelio. Prijunkite PROFIBUS DP kabelį prie 9 kontaktų D-sub jungties, o S7-300 modulius – prie pagrindinės magistralės. Konfigūruokite per SIMATIC STEP 7, nustatydami reikiamą adresą ir parametrus. LED indikatoriai padės stebėti veikimą: SF (sistemos klaida), BF (magistralės klaida), DP (duomenų perdavimas), DC5V (maitinimas).

Patarimas: prieš montuodami įsitikinkite, kad maitinimo įtampa yra 24 V DC ir neviršija 300 mA. Reguliariai tikrinkite LED indikatorius – jie padės greitai pastebėti ryšio sutrikimus. Jei naudojate ilgus PROFIBUS DP kabelius, pasirūpinkite tinkama ekranuote ir įžeminimu, kad išvengtumėte trukdžių.
