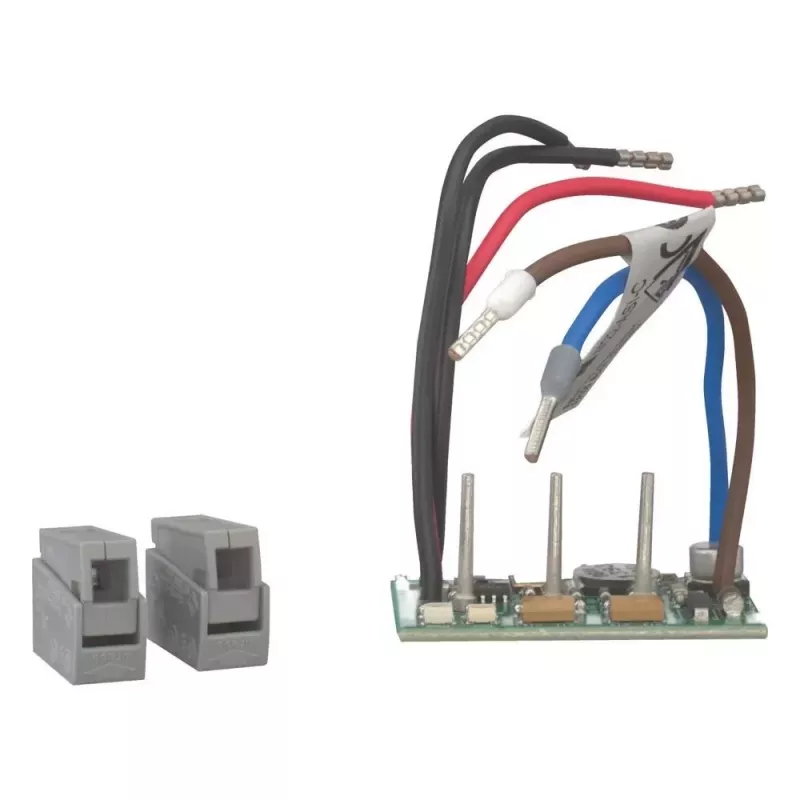

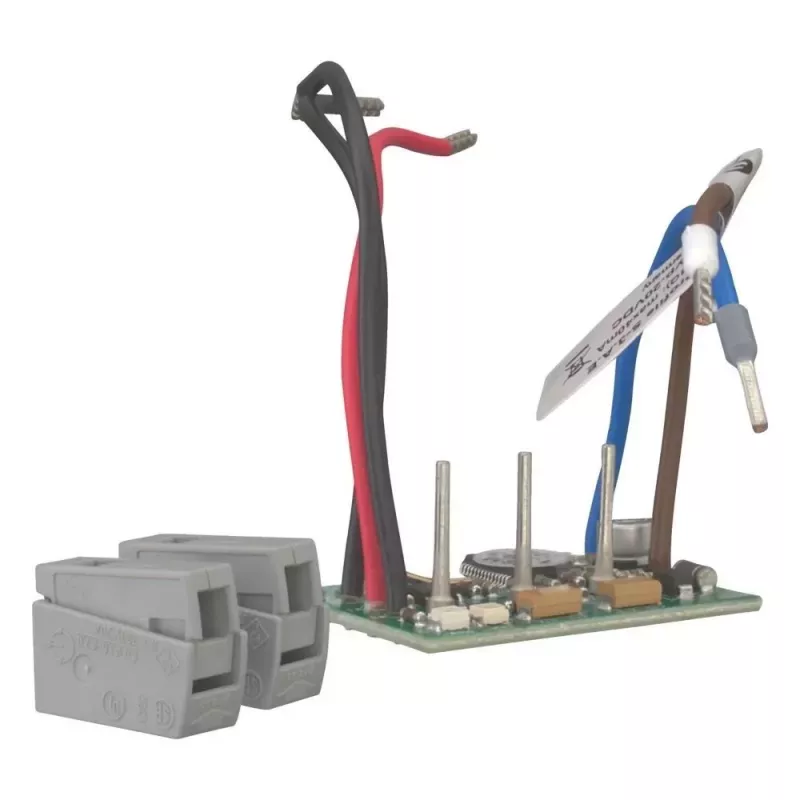

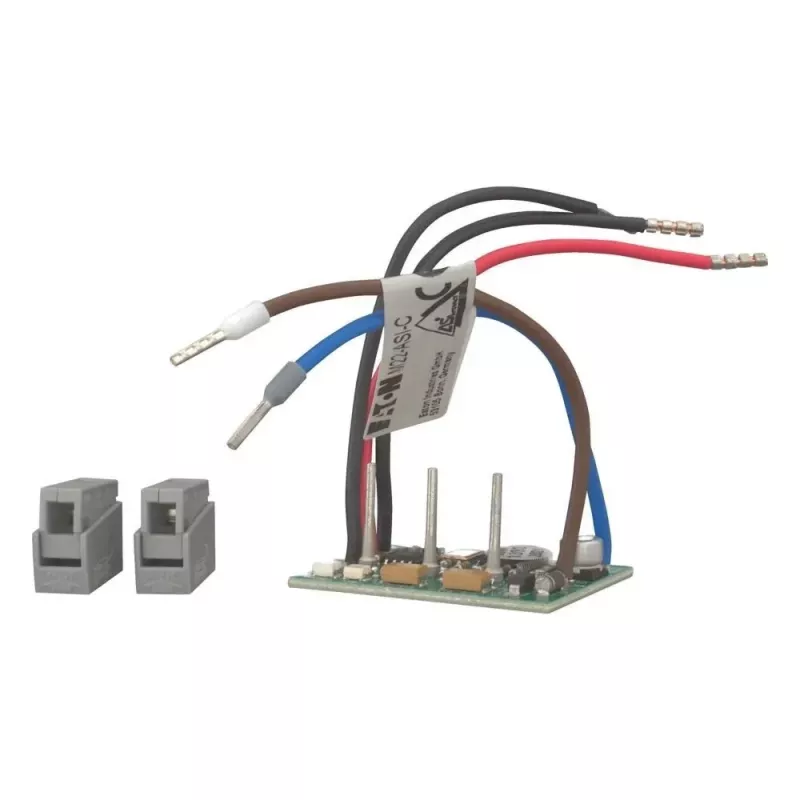

Eaton RMQ-M1C-AS AS-Interface prijungimo modulis RMQ22 valdymo įtaisams 032314

Kai valdymo pultuose naudojami RMQ22 serijos įtaisai, šis AS-Interface prijungimo modulis pašalina sudėtingą lygiagretų laidų sujungimą. RMQ-M1C-AS integruoja du skaitmeninius įėjimus ir vieną skaitmeninį išėjimą tiesiai į AS-i magistralę, sumažindamas montavimo laiką ir galimas laidų klaidas. Užpakalinio montavimo dizainas užsifiksuoja ant RMQ22 operatorių nugarėlės, sukurdamas kompaktišką ir tvarkingą sprendimą pramoninės automatizacijos sistemoms.

Svarbiausia

• AS-Interface standartinis vergas su profilu S-0.A.0 – platus suderinamumas
• Du skaitmeniniai įėjimai ir vienas skaitmeninis išėjimas lanksčiam signalų apdorojimui
• Integruotas jungtis RMQ22 įtaisams – nereikia papildomų adapterių
• LED indikatoriai AS-i ryšiui ir I/O būsenai stebėti
• IP20 apsauga, tinkama montuoti valdymo spintose

Kasdienis naudojimas

Modulį montuokite tiesiai ant RMQ22 mygtuko, jungiklio ar indikatoriaus šviesos užpakalinės dalies. Varžtiniai gnybtai užtikrina patikimą prijungimą prie AS-i magistralės, o modulis maitinamas tiesiai iš magistralės (26,5–31,6 V DC). Didžiausios srovės suvartojimas – tik 40 mA (be apkrovos), todėl tinklas apkraunamas minimaliai. Darbinė temperatūra nuo -25°C iki +70°C užtikrina patikimą veikimą sudėtingomis sąlygomis. Aukštos kokybės plastikinis korpusas yra tvirtas ir atsparus mechaniniam poveikiui, todėl tai patikimas pasirinkimas mašinų gamybai ir procesų valdymui.

Visos specifikacijos

• Prekės ženklas: Eaton
• Modelis: RMQ-M1C-AS
• MPN: 032314
• EAN: 4015080323143
• Produkto tipas: AS-Interface prijungimo modulis
• Serijos suderinamumas: Eaton RMQ22 valdymo įtaisai
• Magistralės sistema: AS-Interface (AS-i)
• AS-i vergo tipas: Standartinis vergas
• AS-i profilis: S-0.A.0
• Skaitmeninių įėjimų skaičius: 2
• Skaitmeninių išėjimų skaičius: 1
• Maitinimo įtampa: 26,5–31,6 V DC (per AS-i magistralę)
• Srovės suvartojimas (maks.): 40 mA (be apkrovos)
• AS-i prijungimo tipas: Varžtiniai gnybtai
• Įtaiso prijungimo tipas: Integruota jungtis RMQ22
• Apsaugos laipsnis (IEC 60529): IP20
• Darbinė temperatūra: -25°C iki +70°C
• Montavimo tipas: Užpakalinis montavimas RMQ22 operatoriui
• Korpuso medžiaga: Aukštos kokybės plastikas
• Patvirtinimai: CE, cULus
• Būsenos indikatoriai: LED AS-i ryšiui ir I/O būsenai
• Taikymas: Pramoninė automatizacija, mašinų gamyba, procesų valdymas

Paskutinė pastaba

Eaton RMQ-M1C-AS yra patikimas ir efektyvus būdas prijungti RMQ22 valdymo įtaisus prie AS-i tinklo, supaprastinantis montavimą ir sumažinantis laidų išlaidas.
