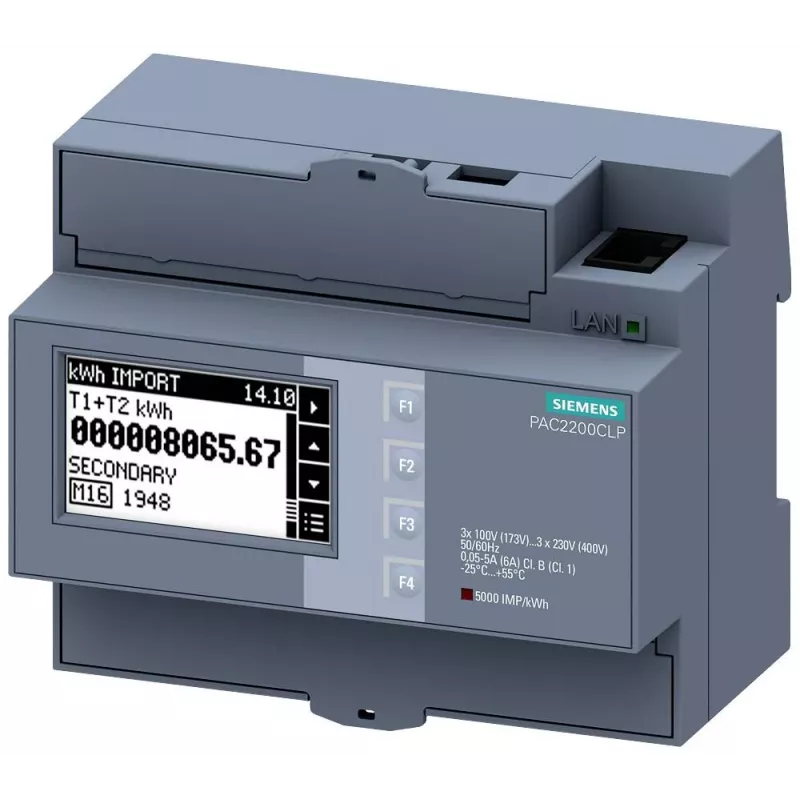

Siemens Sentron 7KM PAC2200 universalus matavimo prietaisas 7KM2200-2EA00-1JB1

Kai reikia tiksliai žinoti, kiek elektros energijos suvartoja atskiri įrenginiai ar visi pastato skyriai, Siemens Sentron 7KM PAC2200 tampa jūsų energetikos stebėsenos centru. Šis universalus matavimo prietaisas fiksuoja įtampą, srovę, galią, energiją, dažnį, galios koeficientą ir net iki 31-os eilės harmonikas – viską, ko reikia išsamiai energijos analizei.

Kodėl verta rinktis PAC2200?

Aktyviosios energijos tikslumo klasė 0,5S pagal IEC 61557-12 užtikrina patikimus duomenis, tinkamus atsiskaitymams ir detaliam suvartojimo vertinimui. Integruotos Ethernet ir RS485 sąsajos leidžia lanksčiai bendrauti per Modbus TCP, PROFINET ir Modbus RTU protokolus. Grafinis LCD ekranas rodo aiškius rodmenis vietoje, o integruotas interneto serveris suteikia galimybę nuotoliniu būdu konfigūruoti ir stebėti prietaisą. Du skaitmeniniai įėjimai ir du skaitmeniniai išėjimai praplečia funkcionalumą: galima perjungti tarifus, skaičiuoti impulsus arba generuoti pavojaus signalus.

Kam tinka?

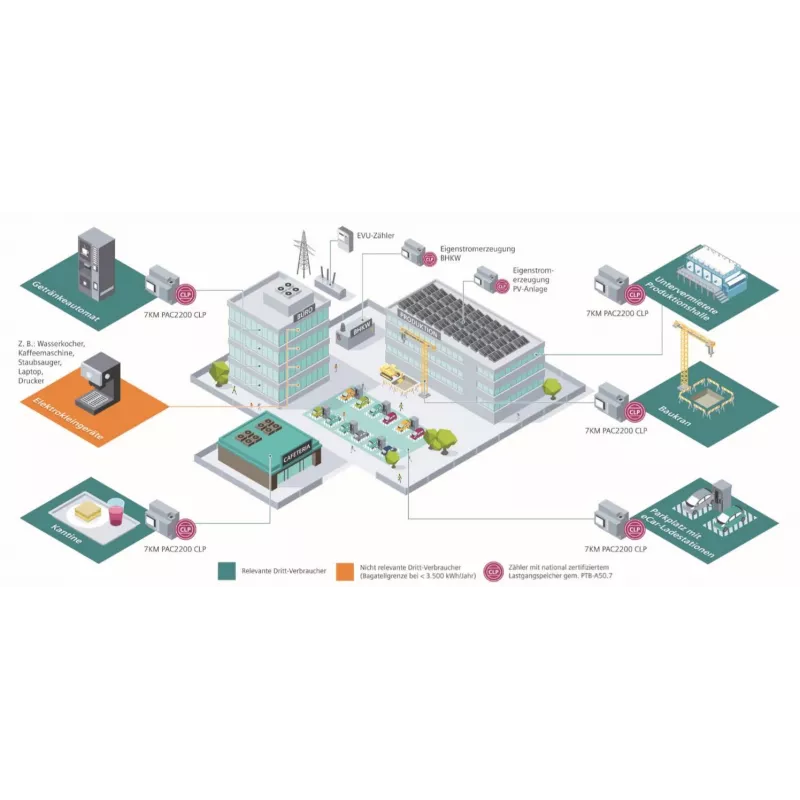

• Pramonės įmonėms, norinčioms stebėti energijos suvartojimą atskiruose skyriuose
• Pastatų automatizavimo ir elektros skirstymo sistemoms
• Duomenų centrams, kuriems reikalinga tiksli energijos apskaita
• Integracijai į SCADA ir energijos valdymo sistemas

Pagrindinės specifikacijos

• Įtampos matavimo diapazonas: 10–288 V AC (L-N), 17–500 V AC (L-L)
• Srovės matavimas per išorinius srovės transformatorius su 1 A / 5 A antrine apvija
• Dažnio diapazonas: 45–65 Hz
• Pagalbinis maitinimas: 95–240 V AC/DC
• Montavimas: DIN bėgelis, 4TE plotis
• Apsaugos klasė: IP40 priekinė dalis, IP20 gnybtai
• Matavimo kategorija: CAT III 300 V / CAT II 500 V

Kaip naudoti?

Prijunkite prietaisą prie maitinimo šaltinio ir prie matuojamos grandinės per srovės transformatorius. Konfigūruokite parametrus per LCD ekraną arba interneto serverį. Sujunkite su Modbus ar PROFINET tinklu, kad duomenys pasiektų jūsų stebėsenos sistemą. Naudokite skaitmeninius įėjimus/išėjimus tarifų perjungimui ar signalizacijai.

Patarimas: siekiant užtikrinti tiksliausius energijos duomenis pramonės aplinkoje, naudokite kokybiškus srovės transformatorius ir integruokite PAC2200 į esamą Modbus arba PROFINET tinklą. Reguliariai tikrinkite ryšio parametrus ir atnaujinkite programinę įrangą, kad išvengtumėte duomenų praradimo.
