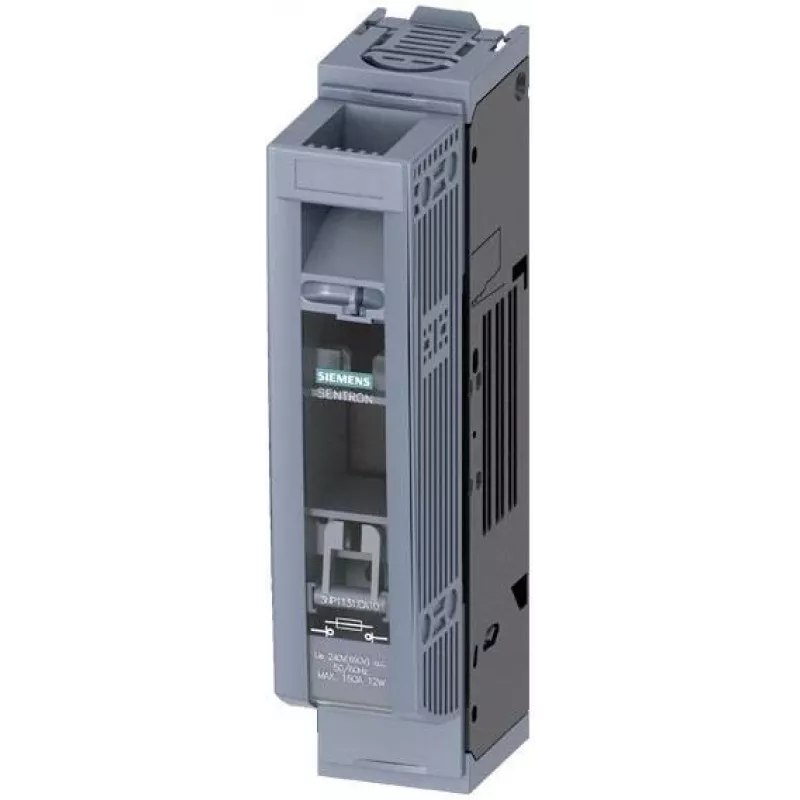

Siemens SENTRON 3NP1131-1CA10 saugiklinis skyriklis, 3 polių, 160 A, 690 V AC, NH00

Kai elektros skydelyje reikia saugiai atjungti grandinę prieš techninę priežiūrą ar gedimo atveju, kiekviena sekundė ir kiekvienas judesys yra svarbūs. Siemens SENTRON 3NP1131-1CA10 saugiklinis skyriklis užtikrina patikimą atskyrimą ir apsaugą nuo trumpojo jungimo, todėl darbas su įranga tampa saugesnis ir paprastesnis.

Kodėl verta rinktis

• Didelė galia: 160 A vardinė srovė ir iki 690 V AC įtampa leidžia naudoti įvairiose pramoninėse sistemose.
• Patikima apsauga: NH00 tipo saugikliai užtikrina trumpojo jungimo apsaugą iki 120 kA.
• Paprastas valdymas: priekinis mechanizmas su aiškiu ON/OFF indikatoriumi leidžia greitai ir saugiai perjungti.
• Lankstus montavimas: tvirtinama ant standartinės 35 mm DIN bėgelio arba pagrindo plokštės.
• Ilgaamžiškumas: 10 000 perjungimo ciklų mechaninė ištvermė užtikrina ilgą tarnavimo laiką.
• Patogus prijungimas: dėžutės gnybtai priima 10–70 mm² viengyslius arba daugiagyslius laidininkus.

Kam tinka

Šis 3 polių įrenginys skirtas elektrikams ir skydų gamintojams, dirbantiems su pramoniniais valdymo skydais, skirstomaisiais įrenginiais ir variklių valdymo centrais. Jis puikiai tinka ten, kur reikia didelės srovės perjungimo ir saugiklinės apsaugos 690 V AC tinkluose.

Techniniai duomenys

• Serija: SENTRON 3NP1
• Polių skaičius: 3
• Saugiklio dydis: NH00
• Vardinė darbinė srovė (Ie): 160 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 800 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Trumpojo jungimo pertraukimo geba: 120 kA (su tinkamais NH saugikliais)
• Montavimas: DIN bėgelis (35 mm) / pagrindo plokštė
• Prijungimas: dėžutės gnybtai
• Gnybtų skerspjūvis (viengysliai): 10–70 mm²
• Gnybtų skerspjūvis (daugiagysliai): 10–70 mm²
• Apsaugos laipsnis (priekis): IP20
• Apsaugos laipsnis (gnybtai): IP00
• Valdymo mechanizmas: priekinis
• Standartai: IEC 60947-3
• Galingumo nuostoliai esant 160 A: 12 W
• Aplinkos darbinė temperatūra: -25 iki +55 °C
• Mechaninė ištvermė: 10 000 perjungimo ciklų

Kaip naudoti

Sumontuokite įrenginį ant DIN bėgelio arba pagrindo plokštės, prijunkite laidininkus prie dėžutės gnybtų ir įstatykite tinkamo nominalo NH00 saugiklį. Priekinis mechanizmas leidžia rankiniu būdu atjungti ir įjungti grandinę, o aiškus indikatorius parodo dabartinę būseną. Prieš atlikdami bet kokius darbus, visada įsitikinkite, kad grandinė yra atjungta ir įtampa nebekyla.

Patarimas: Prieš montuodami patikrinkite, ar NH00 saugiklio charakteristikos atitinka apkrovą ir trumpojo jungimo reikalavimus. Užtikrinkite pakankamą vėdinimą skydelyje, nes esant pilnai apkrovai išsiskiria 12 W galios nuostoliai. Reguliariai tikrinkite gnybtų priveržimą ir saugiklių būklę.
