Siemens 5SY1702-2 1 polių 2A C charakteristikos automatinis jungiklis su pagalbiniu kontaktu

Siemens 5SY1702-2 – tai vieno poliaus automatinis jungiklis, skirtas apsaugoti elektros grandines nuo perkrovos ir trumpojo jungimo. Jo vardinė srovė – 2 A, o C tipo išjungimo charakteristika užtikrina patikimą veikimą grandinėse, kuriose atsiranda vidutinės įjungimo srovės, pavyzdžiui, apšvietimo ar kištukinių lizdų linijose. Integruotas pagalbinis kontaktas (1 NO) leidžia nuotoliniu būdu stebėti jungiklio būseną – tai itin naudinga, kai reikia perduoti signalą į PLC ar indikacinę lemputę.

Kam skirtas

Šis automatinis jungiklis skirtas elektrikams, skydų montuotojams ir techninės priežiūros specialistams, kuriems reikia patikimos grandinės apsaugos su signaliniu kontaktu valdymo ar stebėjimo sistemoms. Jis puikiai tinka tiek naujose instaliacijose, tiek atnaujinant esamus skydus.

Pagrindinės savybės

• Vieno poliaus automatinis jungiklis (MCB)
• Vardinė srovė: 2 A
• Išjungimo charakteristika: C
• Vardinė įtampa: 230/400 V AC
• Vardinė jungimo galia: 6 kA
• Integruotas pagalbinis kontaktas: 1 NO
• Montavimas ant DIN bėgelio (EN 60715)

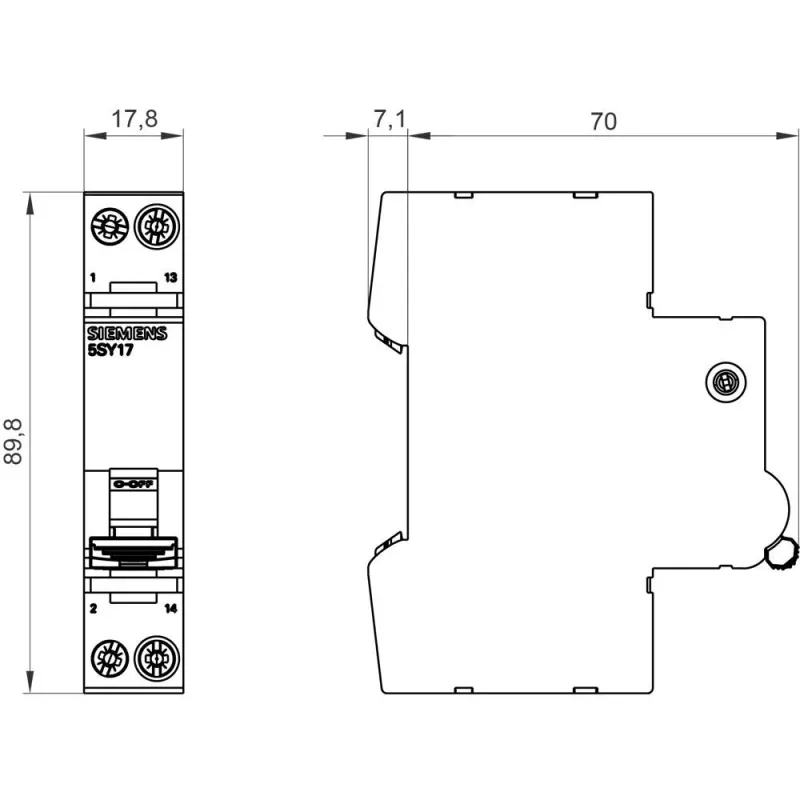

• Modulio plotis: 1 TE (18 mm)

Specifikacijos

• Polių skaičius: 1
• Vardinė srovė: 2 A
• Išjungimo charakteristika: C
• Vardinė įtampa: 230/400 V AC
• Vardinė jungimo galia (Icn): 6 kA
• Pagalbinis kontaktas: Taip, 1 NO
• Montavimo tipas: DIN bėgelis
• Gnybtų tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Darbinė temperatūra: nuo -25 iki +55 °C
• Elektrinė ištvermė: 10 000 perjungimo ciklų
• Mechaninė ištvermė: 20 000 perjungimo ciklų
• Standartas: EN 60898-1, IEC 60898-1
• Dažnis: 50/60 Hz
• Modulio plotis: 1 TE (18 mm)

Kaip naudoti

Montuokite ant standartinio DIN bėgelio elektros skydelyje. Prijunkite fazinį laidą prie viršutinio gnybto, o apkrovą – prie apatinio. Pagalbinio kontakto gnybtus naudokite būsenos signalui perduoti į valdymo sistemą ar indikatorių. Prieš montuodami įsitikinkite, kad grandinė išjungta.

Patarimas: rinkdamiesi automatinį jungiklį, įvertinkite numatomą apkrovą ir prijungiamų įrenginių įjungimo sroves. C charakteristika tinka, kai įjungimo srovės yra vidutinės (pvz., apšvietimo grandinės su elektroniniais balastais). Pagalbinį kontaktą galite prijungti prie PLC ar signalinės lemputės, kad galėtumėte stebėti jungiklio būseną nuotoliniu būdu.
