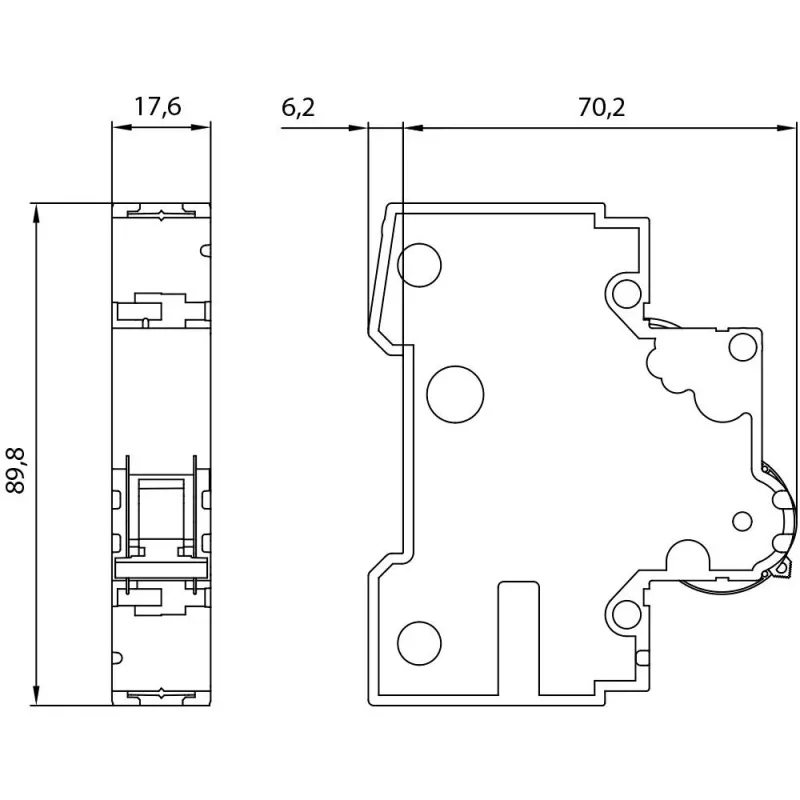

Siemens 5SY5104-6 automatinis jungiklis 4 A, 1 polius, B charakteristika, 6 kA, 230/400 V AC

6 kA pertraukimo galia – tai vienas svarbiausių rodiklių, užtikrinančių, kad trumpojo jungimo atveju grandinė bus saugiai nutraukta. Siemens 5SY5104-6 yra vienpolinis automatinis jungiklis su B charakteristika, skirtas 4 A vardinei srovei ir 230/400 V AC įtampai. Jis puikiai tinka namų ir komercinėms elektros instaliacijoms, apsaugodamas nuo perkrovos ir trumpojo jungimo.

Kodėl verta rinktis

Šis automatinis jungiklis pasižymi 6 kA vardine pertraukimo galia, todėl patikimai nutraukia gedimo sroves. Kompaktiškas korpusas telpa į standartinę 35 mm DIN bėgelį, o gnybtai su varžtais priima laidininkus nuo 0,75 iki 35 mm² (vientisus) arba nuo 0,75 iki 25 mm² (suvytus). B charakteristika užtikrina greitą suveikimą esant nedidelėms viršsrovėms, todėl idealiai tinka apšvietimo ir kištukinių lizdų grandinėms.

Kam tinka

• Apšvietimo ir kištukinių lizdų grandinių apsaugai
• Valdymo grandinėms su vidutinėmis įjungimo srovėmis
• Skirstomiesiems skydams gyvenamuosiuose ir komerciniuose pastatuose

Pagrindinės specifikacijos

• Polių skaičius: 1
• Suveikimo charakteristika: B
• Vardinė srovė: 4 A
• Vardinė įtampa: 230/400 V AC
• Vardinė pertraukimo galia: 6 kA
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis 35 mm
• Gnybtų talpa: 0,75–35 mm² vientisam, 0,75–25 mm² suvytam laidininkui
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (su dangteliu)
• Elektrinis ilgaamžiškumas: 10 000 perjungimo ciklų
• Mechaninis ilgaamžiškumas: 20 000 perjungimo ciklų
• Darbinė temperatūra: -25 iki +45 °C
• Užterštumo laipsnis: 3
• Viršįtampio kategorija: III

Kaip naudoti

Sumontuokite jungiklį ant 35 mm DIN bėgelio skirstomajame skydelyje. Prijunkite fazinį laidininką prie viršutinio gnybto, o apkrovos grandinę – prie apatinio. Prieš įjungdami maitinimą, patikrinkite, ar visi varžtai tvirtai priveržti. B charakteristikos dėka jungiklis suveiks greitai, kai srovė viršys 4 A, tačiau atlaikys trumpalaikius įjungimo šuolius, būdingus apšvietimo grandinėms.

Patarimai

Rinkitės šį automatinį jungiklį, kai reikia patikimos apsaugos grandinėms su nedidelėmis įjungimo srovėmis. Įsitikinkite, kad laidininkų skerspjūvis atitinka vietinius elektros instaliacijos reikalavimus. Visada laikykitės galiojančių saugos taisyklių ir patikėkite montavimą kvalifikuotam elektrikui.
