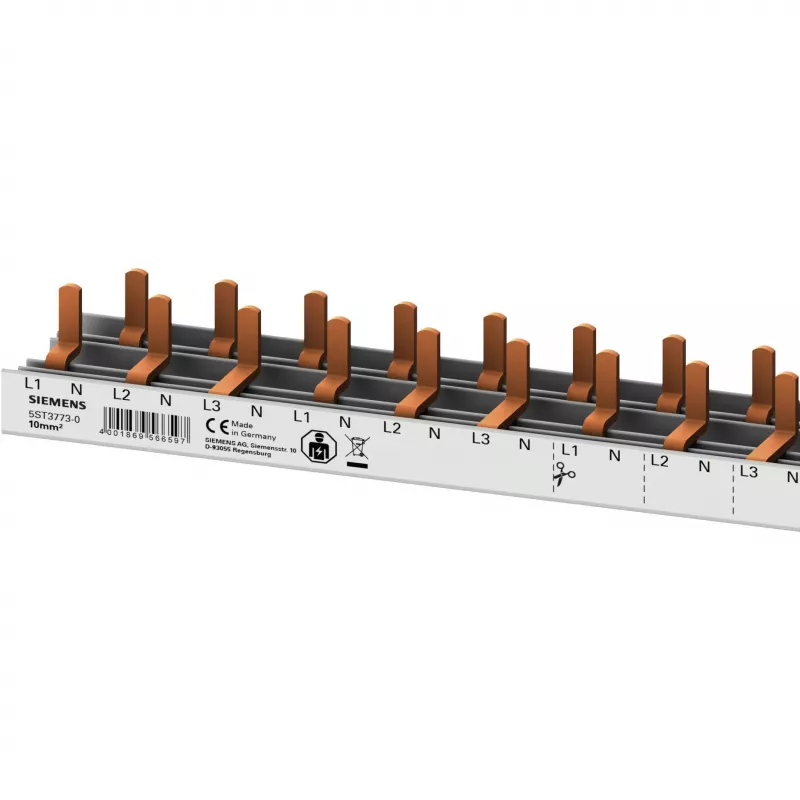

SIEMENS 5ST37730 Kištukinė šynelė 10mm² 3P+N 1000mm

Greitas ir tvarkingas trijų fazių paskirstymas su nuliniu laidininku – ši SIEMENS kištukinė šynelė leidžia per kelias minutes sujungti automatų ir apsaugos nuo nuotėkio reles, nenaudojant papildomų laidų. Tinka tiek namų skydams, tiek komerciniams objektams.

Kodėl verta rinktis

Varinis 10 mm² skerspjūvio laidininkas užtikrina mažą įtampos kritimą ir didelę leistiną srovę. Kištukinė sistema leidžia greitai ir saugiai sumontuoti įrenginius ant DIN bėgelio – nereikia lituoti ar sukti atskirų laidų. Šynelę galima patogiai nukirpti pagal reikiamą skydo plotį, todėl ji tinka įvairaus dydžio spintoms.

Kam tinka

• Gyvenamųjų ir komercinių pastatų elektros skydams
• Kelių automatinių jungiklių maitinimui
• Apsaugos nuo nuotėkio relių (RCD) prijungimui
• Trijų fazių instaliacijoms su nuliniu laidininku

Pagrindinės specifikacijos

• Gaminio tipas: kištukinė šynelė
• Polių skaičius: 4 (3P + N)
• Vardinė srovė: 63 A
• Vardinė darbinė įtampa: 400 V AC
• Vardinė izoliacijos įtampa: 500 V
• Laidininko skerspjūvis: 10 mm²
• Ilgis: 1000 mm
• Modulių skaičius: 54
• Laidininko medžiaga: varis
• Izoliacijos medžiaga: plastikas
• Montavimo tipas: DIN bėgelio įrenginiams
• Galima kirpti: taip
• Darbinė temperatūra: -25 iki +55 °C
• Sandėliavimo temperatūra: -40 iki +75 °C

Kaip naudoti

Šynelė tvirtinama prie automatinių jungiklių ar RCD apatinių gnybtų. Prieš montuodami įsitikinkite, kad fazės ir nulinis laidininkas atitinka žymėjimą. Jei reikia trumpesnio ilgio, nukirpkite šynelę pagal reikiamą modulių skaičių – kirpimo vieta turi būti lygi, kad kontaktas būtų patikimas.

Patarimai

Naudokite su Siemens moduliniais įrenginiais. Pjaudami pagal ilgį būtinai atkreipkite dėmesį į fazių ir nulinio laidininko padėtį, kad išvengtumėte neteisingo sujungimo. Montuodami visada atjunkite maitinimą.
