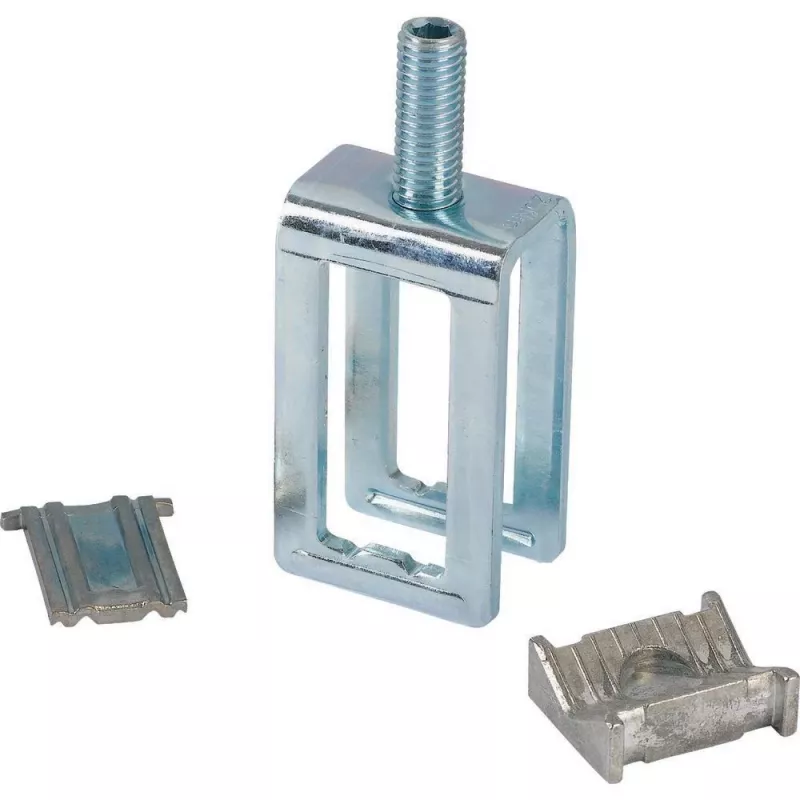

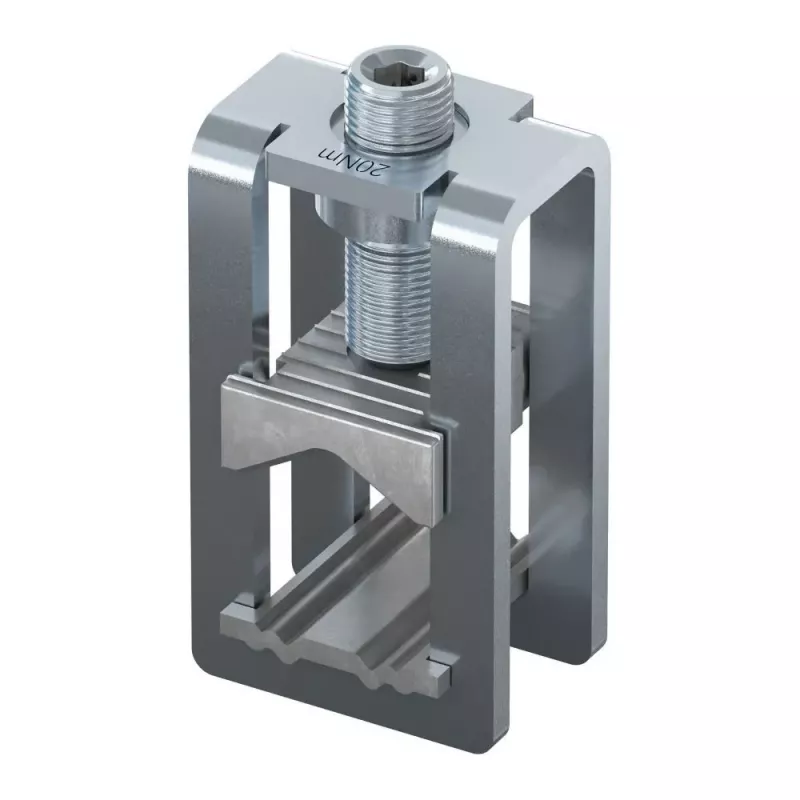

EATON šynų spaustukas varinėms šynoms 20x5/10/15 mm, 63 A, 1000 V, pilkas 2284,00

Kai reikia prijungti laidininkus prie varinių šynų, dažnai tenka naudoti kelis gnybtų blokus ar adapterius – tai apsunkina montavimą ir didina blogo kontakto riziką. Šis EATON šynų spaustukas išsprendžia šią problemą: vienas patikimas prijungimo taškas varinėms šynoms, kurių skerspjūviai 20x5 mm, 20x10 mm arba 20x15 mm. Varžtinis gnybtas priima standžius laidininkus nuo 1,5 iki 16 mm² ir lanksčius nuo 1,5 iki 10 mm², užtikrindamas tvirtą ir vibracijai atsparų sujungimą. Spaustukas skirtas 63 A ir 1000 V AC/DC, todėl tinka įvairioms maitinimo paskirstymo ir valdymo reikmėms.

Kam skirtas

Šis šynų spaustukas idealiai tinka skydų surinkėjams, elektrikams ir techninės priežiūros specialistams, dirbantiems su varinių šynų sistemomis pramoniniuose valdymo skyduose, skirstomuosiuose įrenginiuose ir paskirstymo lentose. Jis ypač naudingas, kai reikia paimti maitinimą nuo šynos šakinei grandinei maitinti arba prijungti įvadinius kabelius negręžiant ir nevirinant šynos.

Pagrindinės savybės

• Suderinamas su varinėmis šynomis: 20x5 mm, 20x10 mm ir 20x15 mm.
• Varžtinė jungtis standžiems (1,5–16 mm²) ir lankstiems (1,5–10 mm²) laidininkams.
• Vardinė srovė: 63 A; vardinė įtampa: 1000 V AC/DC.
• Korpusas iš savaime gesinimo, be halogenų poliamido (PA 6.6) – didesnis priešgaisrinis saugumas.
• IP20 apsaugos laipsnis, tinka montuoti uždaruose skyduose.
• Kompaktiška konstrukcija – lengvai montuojamas tiesiai ant šynos.
• Atitinka IEC 60947-7-1 standartą.

Specifikacijos

• Gaminio tipas: šynų spaustukas / gnybtas
• Šynos medžiaga: varis (Cu)
• Suderinami šynų matmenys (plotis x storis): 20x5 mm, 20x10 mm, 20x15 mm
• Jungties tipas: varžtinis gnybtas
• Laidininko skerspjūvis, standus: 1,5–16 mm²
• Laidininko skerspjūvis, lankstus: 1,5–10 mm²
• Vardinė srovė: 63 A
• Vardinė įtampa: 1000 V AC/DC
• Izoliacijos įtampa: 1000 V
• Polių skaičius: 1
• Korpuso medžiaga: poliamidas (PA 6.6), savaime gesinantis, be halogenų
• Spalva: pilka
• Montavimo tipas: ant šynos
• Varžto tipas (jungčiai): M5
• Užveržimo momentas (jungčiai): 2,5 Nm
• Apsaugos laipsnis: IP20
• Standartai: IEC 60947-7-1
• Darbinės temperatūros diapazonas: nuo -25°C iki +70°C

Patarimai

Prieš montuodami įsitikinkite, kad šyna yra be įtampos. Nuimkite laidininko izoliaciją iki rekomenduojamo ilgio ir priveržkite varžtą nurodytu momentu (2,5 Nm), kad išvengtumėte pažeidimų ar blogo kontakto. Lankstiems laidininkams naudokite įvorės, kad apsaugotumėte nuo atskirų gyslų lūžimo ir užtikrintumėte patikimą jungtį. Spaustuką galima montuoti ant bet kurio iš trijų šynos storių – tiesiog uždėkite jį ant šynos ir priveržkite fiksavimo varžtą.
