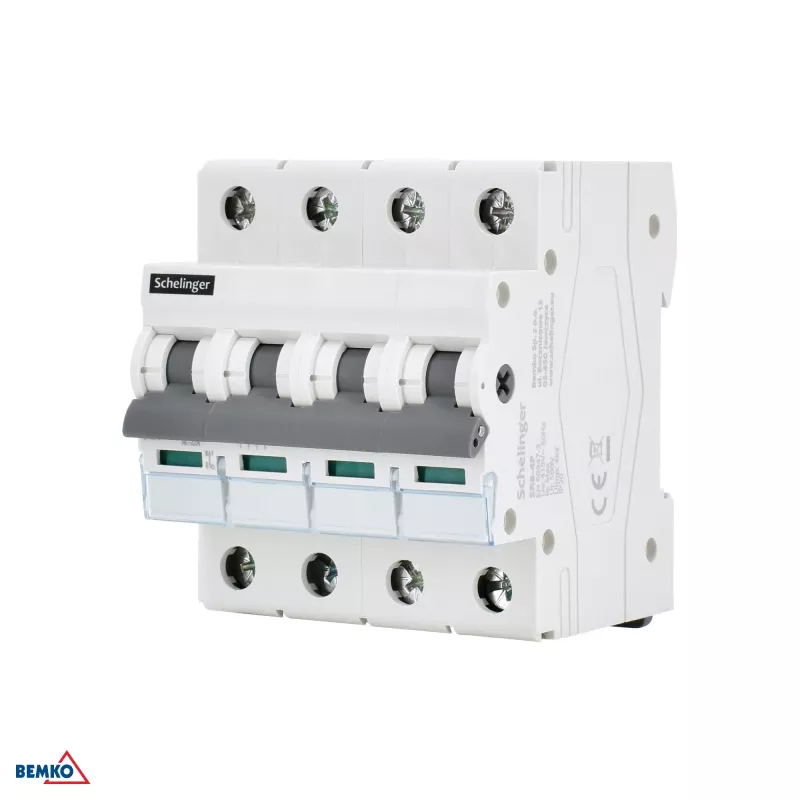

SCHELINGER A11-SR8-4P-100 4-Pole 100A Isolating Switch Disconnector

Ar kada teko skubiai išjungti elektrą remonto metu ir suabejoti, ar jungiklis tikrai atjungė įtampą? Su SCHELINGER A11-SR8-4P-100 tokių abejonių nekils – tai patikimas 4 polių 100A galios izoliacinis jungiklis, sukurtas saugiam elektros grandinių atjungimui. Nesvarbu, ar tai skirstomasis skydas namuose, ar gamybos cechas – šis jungiklis užtikrina, kad grandinė būtų fiziškai atskirta, kol dirbate.

Kodėl verta rinktis šį modelį?

SCHELINGER A11-SR8-4P-100 pasižymi išskirtiniu patvarumu: mechaninis atsparumas – 20 000 ciklų, elektrinis – 10 000 ciklų. Tai reiškia, kad jis tarnaus ilgus metus net ir intensyviai naudojamas. Priekinė apsauga IP40 saugo nuo dulkių ir atsitiktinių prisilietimų, o gnybtų apsauga IP20 – nuo smulkių daiktų patekimo. Atlaiko trumpojo jungimo sroves iki 10 kA (1 s) ir impulsinę įtampą 6 kV – puikiai tinka tiek buitiniams, tiek pramoniniams tinklams.

Kam šis jungiklis tinka?

• Pagrindinis jungiklis skirstomuosiuose skyduose
• Valdymo spintų izoliavimas
• Komercinių pastatų elektros sistemų priežiūra
• Atsinaujinančios energijos įrenginiai (pvz., saulės baterijos)
• Įrenginių atjungimas remonto metu

Svarbiausios specifikacijos

• Polių skaičius: 4P
• Vardinė srovė (In): 100 A
• Vardinė darbinė įtampa (Ue): 400 V AC
• Vardinė izoliacinė įtampa (Ui): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Trumpojo jungimo atsparumo srovė (Icw): 10 kA (1 s)
• Standartas: IEC/EN 60947-3
• Montavimas: ant DIN bėgelio (TH35)
• Modulių plotis: 4 moduliai
• Gnybtų talpa: 1,5 - 50 mm²
• Elektrinis atsparumas: 10 000 ciklų
• Mechaninis atsparumas: 20 000 ciklų
• Apsaugos laipsnis (priekyje): IP40
• Apsaugos laipsnis (gnybtuose): IP20
• Darbinė temperatūra: nuo -25°C iki +50°C
• Dažnis: 50/60 Hz

Patarimai naudojimui

Prijungdami laidus, laikykitės gamintojo nurodytų sukimo momento verčių – tai užtikrins patikimą kontaktą. Šis jungiklis tinka kaip pagrindinis izoliatorius pagal vietinius elektros įrenginių reikalavimus. Prieš montuodami patikrinkite, ar jis suderinamas su aukštesnės grandies apsaugos įtaisais.
