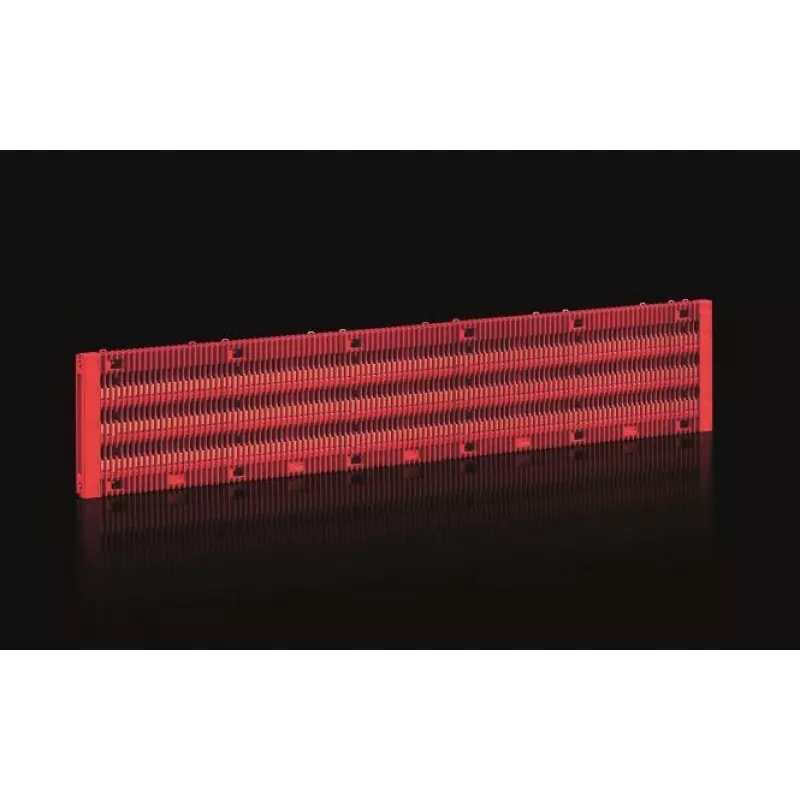

Rittal RiLineX Board 3p RX 9360024 60mm su šynomis 30x5mm B

Kai elektros skydo viduje reikia greitai ir tvarkingai paskirstyti maitinimą, kiekviena papildoma jungtis ar laidas gali tapti klaidos šaltiniu. Rittal RiLineX Board 3p RX 9360024 su integruotomis varinėmis šynomis pašalina didžiąją dalį rankinio darbo: trys 30 x 5 mm šynos jau sumontuotos 60 mm pločio modulyje, kurį tiesiogiai įstatote į RiLineX šynų sistemą. Rezultatas – mažiau laidų, mažiau klaidų ir trumpesnis surinkimo laikas, išlaikant iki 630 A pralaidumą.

Kam skirta

Ši plokštė skirta skydų gamintojams, elektros inžinieriams ir sistemų integratoriams, kurie projektuoja ir surenka žemos įtampos skirstymo įrenginius pagal IEC 61439. Ji puikiai tinka trims poliams skirtai maitinimo magistralei RiLineX korpusuose: pramoniniuose valdymo skydeliuose, mašinų maitinimo blokuose ar pastatų infrastruktūros skirstymo lentose.

Pagrindinės savybės

• Integruota 3 polių šynų sistema su varinėmis šynomis 30 x 5 mm
• Kompaktiškas 60 mm sistemos plotis taupo vietą
• Tiesioginis montavimas į RiLineX šynų sistemas be papildomų adapterių
• Vardinė darbinė įtampa iki 690 V AC
• Srovės pralaidumas iki 630 A (priklausomai nuo konfigūracijos)
• Pagrindas ir izoliatoriai iš poliamido (PA), šviesiai pilkos spalvos RAL 7035
• Apsaugos klasė IP00, skirta montuoti korpuso viduje
• Atitinka IEC 61439 standartą žemos įtampos skirstymo įrenginiams

Specifikacijos

• Gaminio tipas: šynų sistemos plokštė
• Sistemos serija: RiLineX
• Polių skaičius: 3
• Šynų matmenys: 30 x 5 mm
• Sistemos plotis: 60 mm
• Vardinė darbinė įtampa (AC): 690 V
• Šynų medžiaga: varis
• Montavimo tipas: tiesioginis montavimas RiLineX šynų sistemose
• Apsaugos klasė: IP00
• Atitiktis standartams: IEC 61439
• Korpuso/pagrindo medžiaga: poliamidas (PA)
• Spalva (izoliatoriai/pagrindas): RAL 7035 (šviesiai pilka)
• Srovės pralaidumas (šynoms): iki 630 A (priklausomai nuo konfigūracijos)

Kaip naudoti

Plokštę montuokite tik į tinkamą korpusą, nes ji neturi tiesioginio kontakto apsaugos (IP00). Prieš jungdami maitinimą, patikrinkite šynų varžtų priveržimo momentą pagal RiLineX surinkimo instrukciją – tai užtikrins patikimą elektros kontaktą. Jei planuojate didesnes sroves, įvertinkite galimybę naudoti lygiagrečias plokštes arba perskaičiuokite pralaidumą pagal aplinkos temperatūrą ir ventiliaciją.

Patarimas: jei skydas bus eksploatuojamas aukštoje temperatūroje arba prastai vėdinamas, pasitarkite su projektuotoju dėl srovės mažinimo koeficientų – taip išvengsite perkaitimo ir prailginsite įrangos tarnavimo laiką.
