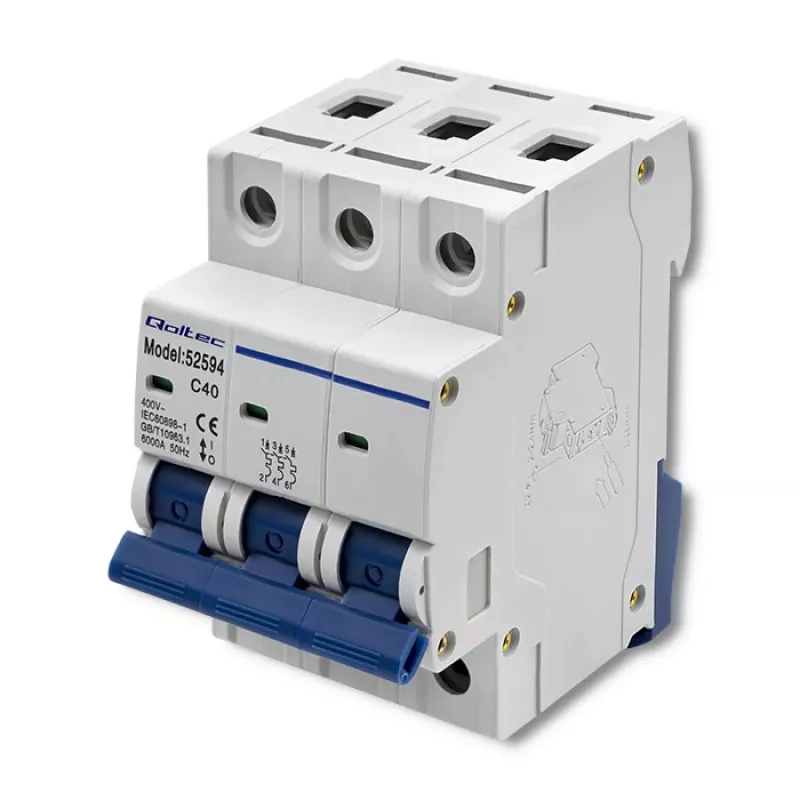

Qoltec 52594 40A 3-polių C kreivės miniatiūrinis automatinis jungiklis MCB 4,5kA DIN bėgeliui

Elektrikams, skirstomųjų skydų montuotojams ir pramonės įrenginių prižiūrėtojams, kurie kasdien dirba su trifazėmis grandinėmis, patikima apsauga yra ne prabanga, o būtinybė. Qoltec 52594 – tai 3 polių miniatiūrinis automatinis jungiklis, skirtas 40 A srovei, su C kreivės charakteristika. Jis sukurtas taip, kad apsaugotų kabelius ir įrangą nuo perkrovų bei trumpųjų jungimų, o jo 4,5 kA skiriamoji geba ir atitiktis EN 60898-1 standartui užtikrina patikimą veikimą tiek komerciniuose, tiek lengvosios pramonės objektuose.

Pagrindinės specifikacijos

• Tipas: miniatiūrinis automatinis jungiklis (MCB)
• Polių skaičius: 3
• Vardinė srovė: 40 A
• Atjungimo charakteristika: C kreivė
• Vardinė įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Trumpojo jungimo skiriamoji geba (Icn): 4,5 kA
• Montavimas: DIN bėgelis (35 mm)
• Standartas: EN 60898-1
• Gnybtų talpa: 1–25 mm²
• Elektrinis atsparumas: 4 000 ciklų
• Mechaninis atsparumas: 10 000 ciklų
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (korpusas)
• Darbinė temperatūra: nuo -25°C iki +50°C
• Energijos ribojimo klasė: 3
• Jungtys: varžtiniai gnybtai
• Indikatorius: atjungimo indikatorius

Kodėl verta rinktis

Šis jungiklis užtikrina patikimą trifazių grandinių, kuriose pasitaiko vidutinės įsijungimo srovės (pvz., varikliai, transformatoriai, apšvietimo grupės), apsaugą. C kreivė leidžia toleruoti trumpalaikius srovės šuolius, taip išvengiant nereikalingų atjungimų, tačiau vis tiek greitai reaguoja į tikrus gedimus. Kompaktiškas dizainas palengvina montavimą standartiniuose skirstomuosiuose skyduose, o aiškus atjungimo indikatorius leidžia greitai pastebėti suveikusį jungiklį. Atitikdamas EN 60898-1 standartą, jis tenkina griežtus saugos ir veikimo reikalavimus gyvenamosiose, komercinėse ir lengvosios pramonės patalpose.

Kam jis tinka

• Trifazių variklių ir siurblių apsaugai dirbtuvėse ir mažose gamyklose
• Komercinių pastatų, parduotuvių ir biurų skirstomiesiems skydams
• ŠVOK sistemų, kompresorių ir konvejerių valdymo skydams
• Esamų elektros instaliacijų atnaujinimui pagal dabartinius standartus

Naudinga žinoti

Jungiklį galima maitinti tiek iš viršaus, tiek iš apačios, o varžtiniai gnybtai priima laidus nuo 1 iki 25 mm² skerspjūvio, todėl tinka įvairiems laidų dydžiams. Darbinė temperatūra nuo -25°C iki +50°C užtikrina patikimą veikimą net atšiauriomis sąlygomis. IP40 korpuso apsauga apsaugo nuo didesnių nei 1 mm kietųjų dalelių, todėl jungiklį galima montuoti uždarose skydinėse. Visada laikykitės vietinių taisyklių ir dėl montavimo konsultuokitės su kvalifikuotu elektriku.

Patarimas: prieš montuodami įsitikinkite, kad pasirinkta C kreivė atitinka jūsų grandinės įsijungimo sroves – tai padės išvengti netikėtų atjungimų.
