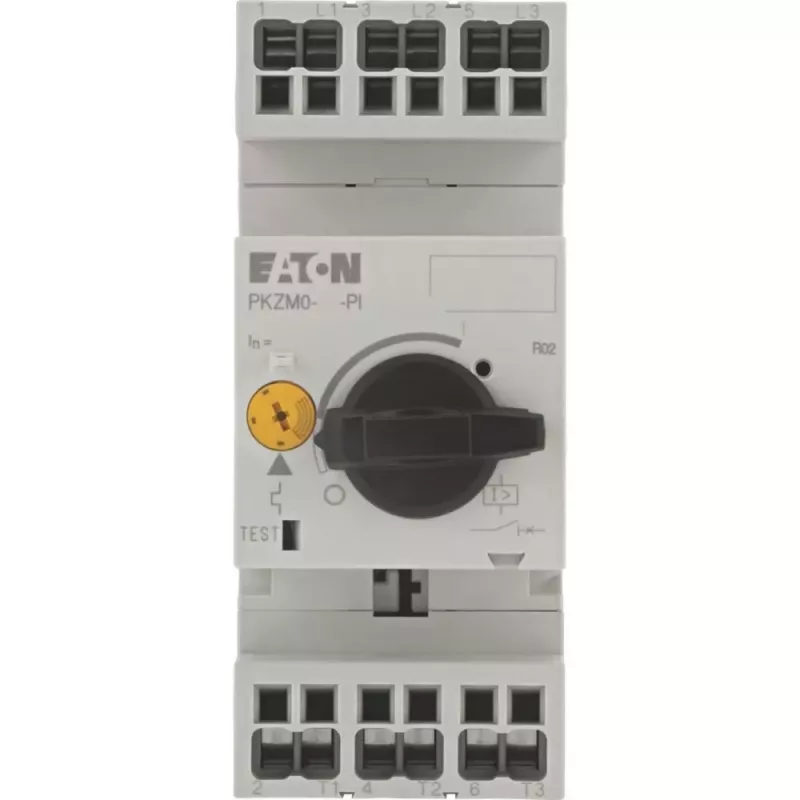

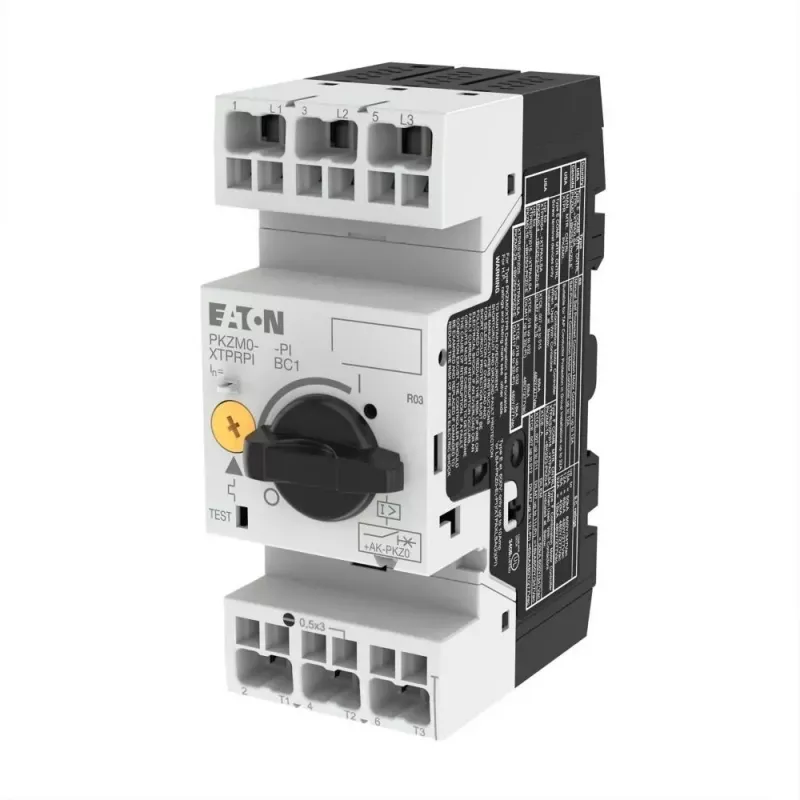

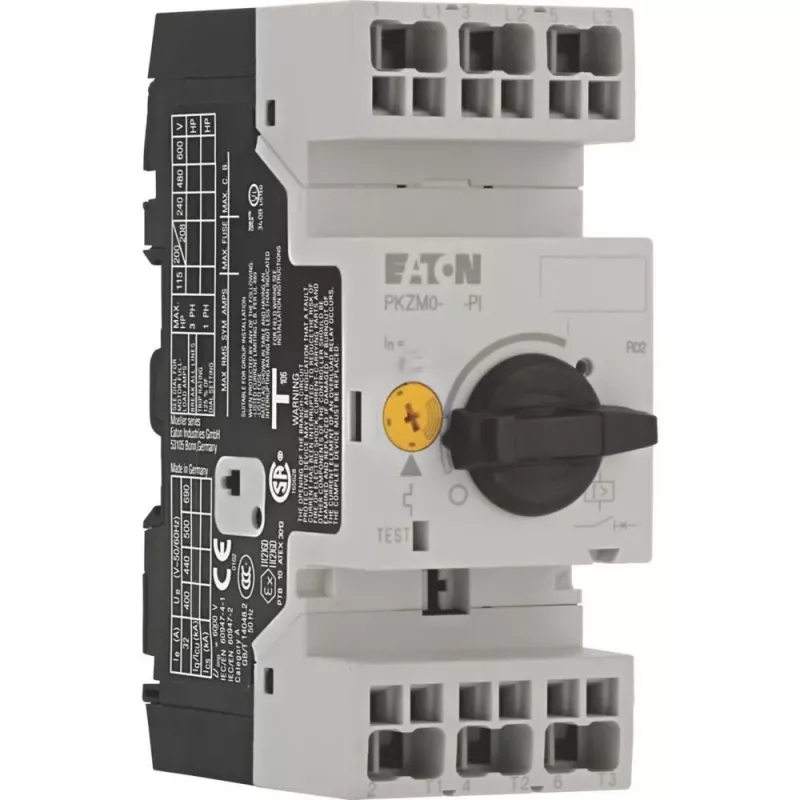

Eaton PKZM0-0.16-PI variklio apsauginis automatinis jungiklis, 3 polių, 0,1-0,16 A, termomagnetinis, DIN bėgiui 199148

100 kA trumpojo jungimo pertraukimo galia esant 400 V – tai, ką užtikrina Eaton PKZM0-0.16-PI variklio apsauginis automatinis jungiklis. Jis skirtas apsaugoti mažus variklius nuo perkrovų ir trumpųjų jungimų, kad jūsų įranga nesugestų ir nekeltų rūpesčių.

Kam tai skirta

Elektrikams, skydų montuotojams ir techninės priežiūros specialistams, kuriems reikia patikimos variklių apsaugos kompaktiškose instaliacijose. Puikiai tinka mažiems varikliams, siurbliams, ventiliatoriams ir konvejerių sistemoms, kur svarbus ir vietos taupymas, ir saugumas.

Pagrindinės savybės

• Reguliuojamas perkrovos atleidimas nuo 0,1 A iki 0,16 A – tiksliai pritaikysite prie variklio vardinės srovės
• Fiksuotas trumpojo jungimo atleidimas, maždaug 14 kartų didesnis už maksimalią nuostatą (2,24 A), užtikrina greitą gedimo pašalinimą
• Didelė pertraukimo galia iki 100 kA esant 400 V AC – saugumas net ir reikliose sistemose
• Kompaktiškas 45 mm plotis taupo vietą DIN bėgyje
• IP20 apsauga priekyje ir varžtiniai gnybtai patikimam prijungimui
• Darbinė temperatūra nuo -25 °C iki +55 °C – atlaiko ir nepalankias sąlygas

Specifikacijos

• Serija: PKZM0
• Polių skaičius: 3
• Perkrovos atleidimo nustatymo diapazonas: 0,1–0,16 A
• Vardinė darbinė srovė (Ie): 0,16 A
• Vardinė darbinė įtampa (Ue): iki 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė trumpojo jungimo pertraukimo galia (Icu) esant 400 V: 100 kA
• Vardinė trumpojo jungimo pertraukimo galia (Icu) esant 690 V: 6 kA
• Išjungimo charakteristika: termomagnetinė
• Montavimas: DIN bėgis (EN 60715) arba varžtinis tvirtinimas
• Apsaugos laipsnis: IP20 (priekis), IP00 (gnybtai)
• Gnybtų tipas: varžtiniai
• Maks. gnybtų talpa (vientisas): 1 x 6 mm² arba 2 x 2,5 mm²
• Standartai: IEC/EN 60947-4-1, VDE 0660

Kaip naudoti

Sumontuokite jungiklį ant DIN bėgio arba pritvirtinkite varžtais. Nustatykite perkrovos atleidimą pagal variklio vardinę srovę, nurodytą jo lentelėje. Prijunkite maitinimo ir variklio laidus prie varžtinių gnybtų. Įsitikinkite, kad trumpojo jungimo sąlygos atitinka jungiklio pertraukimo galią.

Patarimas: prieš paleisdami sistemą, patikrinkite, ar nustatyta srovė neviršija variklio vardinės srovės. Jei variklis dirba sunkiau, rinkitės didesnį PKZM0 modelį.
