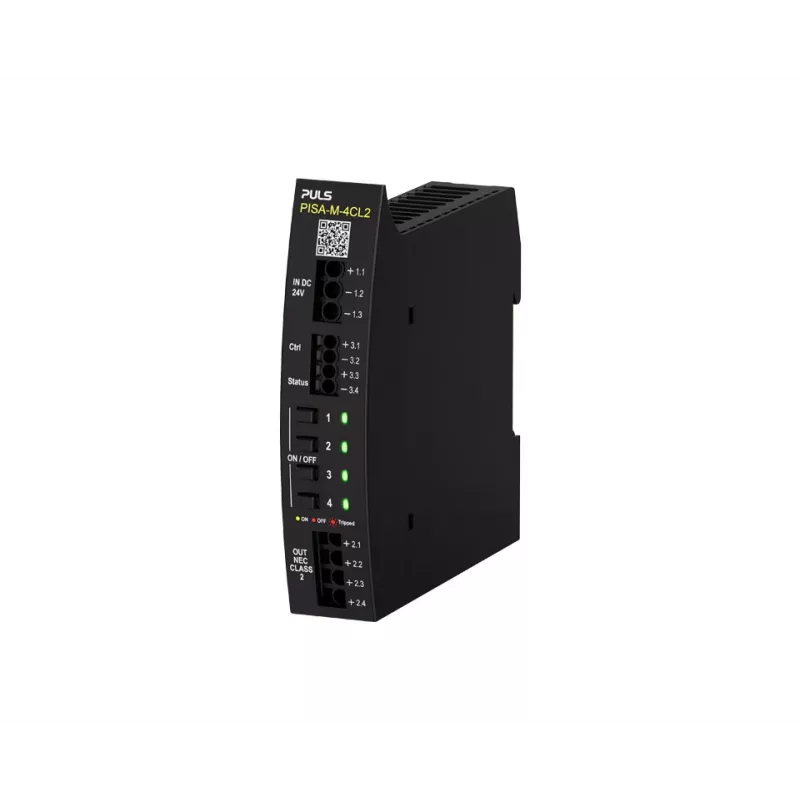

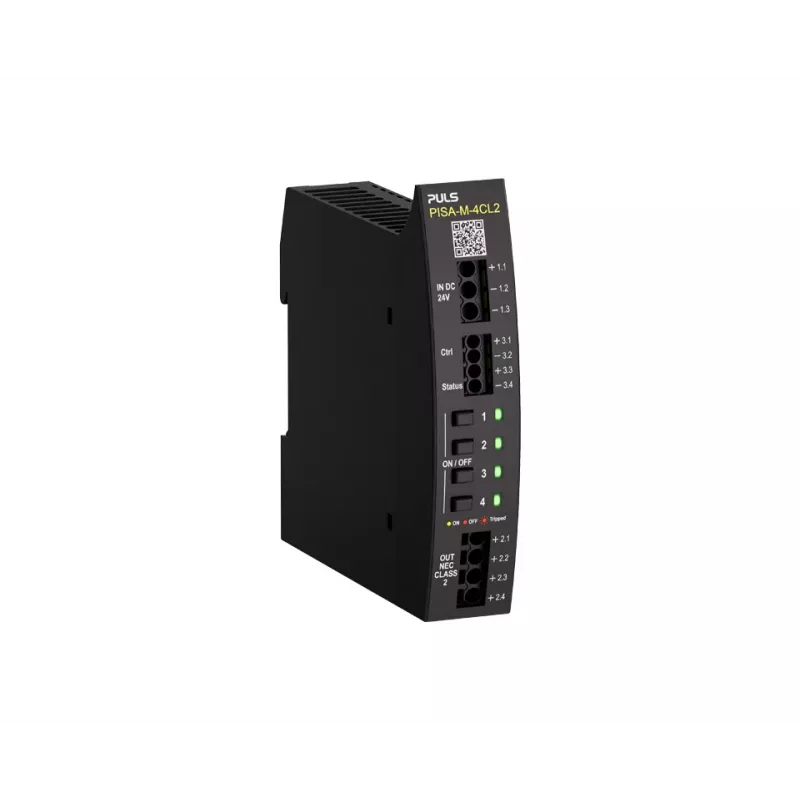

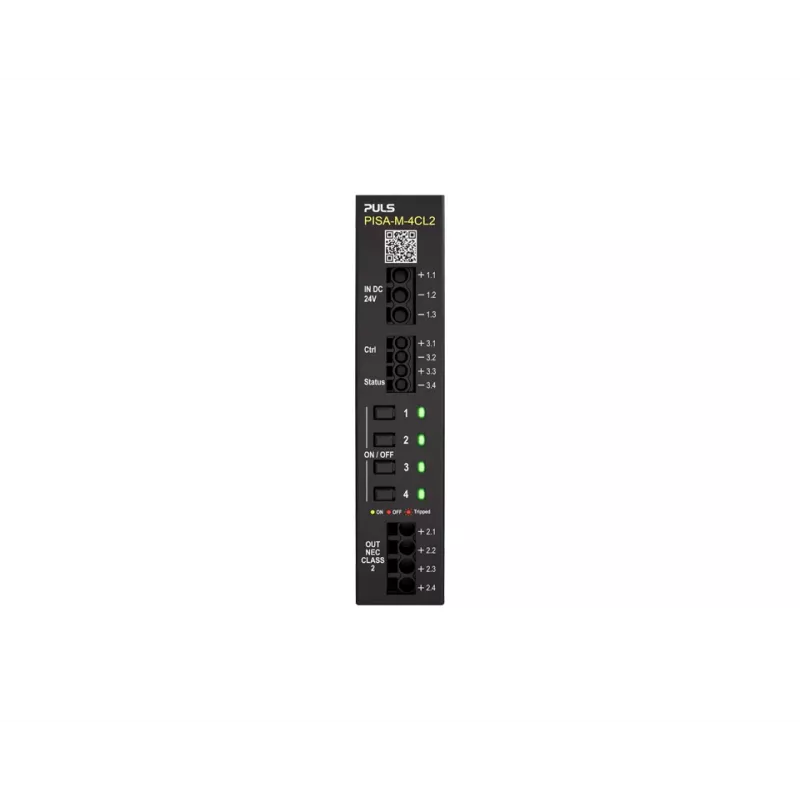

PULS PISA-M-4CL2 4 kanalų selektyvus srovės ribotuvas 20A 18-30VDC DIN bėgiui

20 A bendra išėjimo srovė ir keturi nepriklausomi kanalai, kurių kiekvieno ribą galite reguliuoti nuo 0,5 A iki 6 A – tai PULS PISA-M-4CL2 selektyvaus srovės ribotuvo modulis. Jis leidžia vieną 24 VDC maitinimo šaltinį padalinti į keturias atskiras grandines, o kiekviena jų apsaugoma atskirai: jei vienoje grandinėje įvyksta perkrova ar trumpasis jungimas, kitos trys ir toliau veikia stabiliai.

Kodėl verta rinktis

• Keturi atskirai reguliuojami kanalai (0,5–6 A kiekvienam) – lankstus prisitaikymas prie skirtingų vartotojų.
• Bendra išėjimo srovė iki 20 A, o naudingumo koeficientas didesnis nei 99 % – beveik visa energija pasiekia įrenginius, o ne pavirsta šiluma.
• Išsami apsauga: perkrova, trumpasis jungimas ir atvirkštinis poliškumas įėjime.
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +70 °C – tinka įvairioms aplinkoms.
• Patikimumas – MTBF viršija 1 000 000 valandų.
• Kompaktiškas DIN bėgio korpusas su IP20 apsauga.

Techninė informacija

• Produkto tipas: selektyvus srovės ribotuvas
• Kanalų skaičius: 4
• Įėjimo įtampa: 18–30 VDC
• Išėjimo įtampa: tokia pati kaip įėjimo
• Srovės riba vienam kanalui: reguliuojama 0,5–6 A
• Bendra išėjimo srovė: 20 A
• Montavimas: DIN bėgis
• Darbinė temperatūra: -25 °C iki +70 °C
• Naudingumo koeficientas: >99 %
• Apsaugos: perkrova, trumpasis jungimas, atvirkštinis poliškumas (įėjimas)
• Būsenos indikacija: LED kiekvienam kanalui (OK / triktis)
• Įėjimo ir išėjimo jungtys: varžtinės
• Galia, prarandama šilumos pavidalu: < 1,5 W (esant 20 A bendrai išėjimo srovei)
• Patvirtinimai: UL 508, UL 60950-1, UL 62368-1, IEC 60950-1, IEC 62368-1, CB scheme, CE, RoHS, REACH
• Korpuso medžiaga: metalas / plastikas
• Apsaugos laipsnis: IP20
• MTBF: > 1 000 000 h

Kam tinka

Šis modulis skirtas tiems, kurie stato ar prižiūri automatizavimo, valdymo ar signalizacijos sistemas su 24 VDC maitinimu. Jis puikiai tinka, kai reikia apsaugoti atskiras grandines – pavyzdžiui, jutiklius, pavaras, šviesos signalus ar valdymo įrenginius – ir norima, kad vienos grandinės gedimas nesutrikdytų visos sistemos. Tinka tiek gamybinėms patalpoms, tiek techninėms spintoms, kuriose svarbus patikimumas ir paprastas trikčių nustatymas.

Kaip naudoti

Modulis tvirtinamas ant standartinio DIN bėgio. Įėjimo gnybtuose prijunkite 18–30 VDC maitinimo šaltinį, o keturiuose išėjimo kanaluose – atskiras apkrovas. Kiekvienam kanalui nustatykite reikiamą srovės ribą nuo 0,5 A iki 6 A. Įjungus maitinimą, kiekvieno kanalo LED indikatorius parodys būseną: šviečiantis LED reiškia, kad kanalas veikia tvarkingai, o užgesęs arba mirksintis – triktį. Taip greitai identifikuosite problemą net ir didelėje sistemoje.

Patarimas: prieš montuodami įsitikinkite, kad maitinimo šaltinis gali tiekti reikiamą bendrą srovę visiems keturiems kanalams. Reguliuodami srovės ribą, palikite nedidelę atsargą – tai padės išvengti nereikalingų išsijungimų, kai apkrova trumpam padidėja. Periodiškai patikrinkite, ar LED indikatoriai šviečia tolygiai, ir nedelsdami reaguokite į bet kokius signalus apie triktis.
