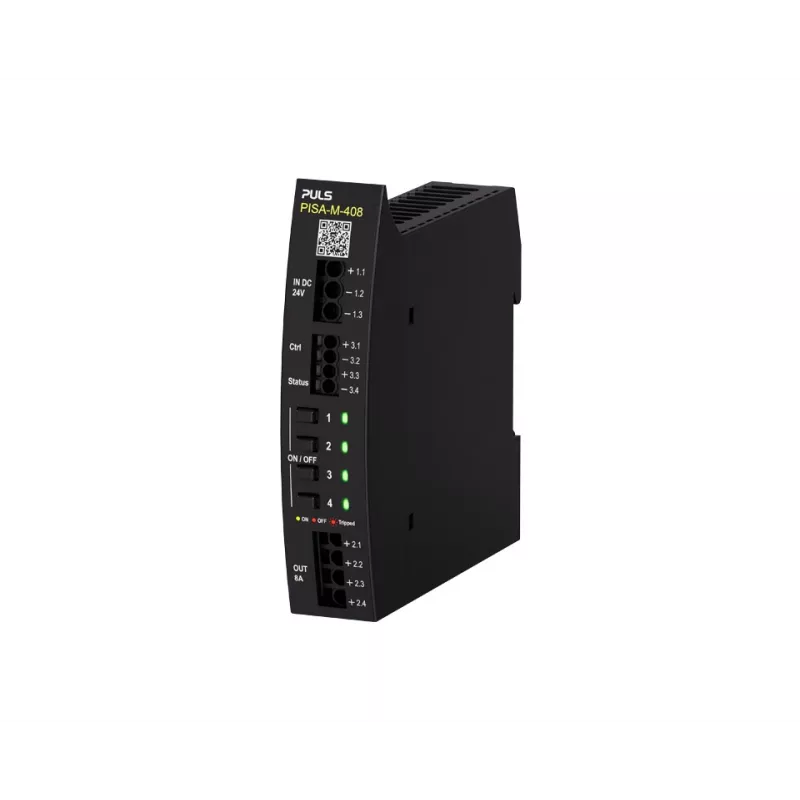

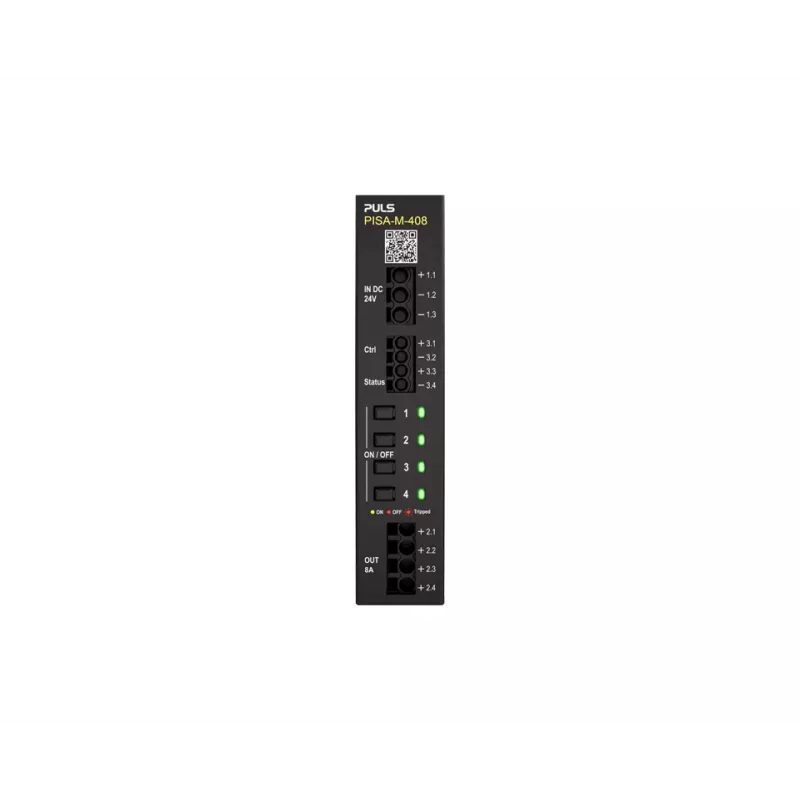

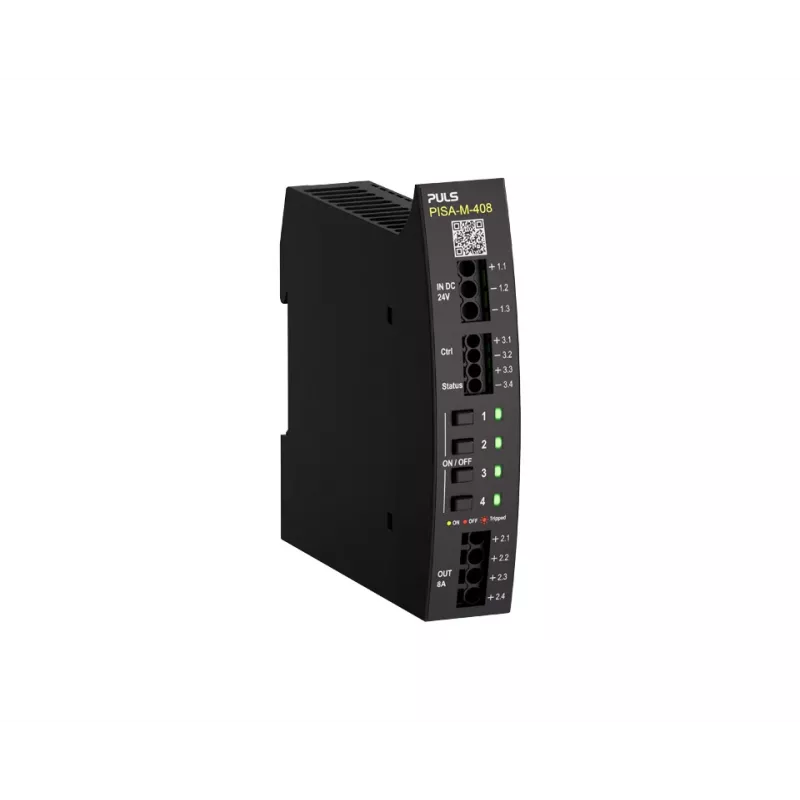

PULS PISA-M-408 selektyvus apsaugos modulis, 4 kanalų, 24VDC, 40A, DIN bėgiui

Kai vienas jutiklis ar vykdymo elementas sukelia trumpąjį jungimą, visa 24 VDC maitinimo sistema gali sustoti. PULS PISA-M-408 selektyvus apsaugos modulis išsprendžia šią problemą – jis paskirsto apkrovą į keturis atskirai apsaugotus išėjimo kanalus, kurių kiekvieną galima reguliuoti nuo 2 A iki 10 A. Jei vienas kanalas sugenda, kiti toliau veikia, o bendras aliarmo išėjimas praneša apie gedimą. Šį modulį naudoja skydų gamintojai ir mašinų integratoriai, siekdami padidinti sistemos prieinamumą ir sumažinti prastovų laiką.

Pagrindinės specifikacijos

• Įėjimo įtampa: 20–30 VDC (nominali 24 VDC)
• Išėjimo kanalų skaičius: 4
• Išėjimo srovė vienam kanalui: reguliuojama 2 A, 4 A, 6 A, 8 A, 10 A
• Bendra išėjimo srovė: 40 A (4 x 10 A)
• Suveikimo charakteristika: elektroninė, greita trumpajam jungimui, vėluojanti perkrovai
• Montavimas: DIN bėgiui
• Prijungimas: varžtiniai gnybtai
• Darbinė temperatūra: nuo -25 iki +70 °C
• Būsenos indikacija: LED kiekvienam kanalui, bendras aliarmo išėjimas
• Naudingumo koeficientas: >99 %
• Nuotolinio valdymo įėjimas: yra
• Aliarmo išėjimas: bekontaktis kontaktas
• Patvirtinimai: UL 508, cULus, CB Scheme, CE, RoHS, REACH

Kodėl verta rinktis

PISA-M-408 pašalina atskirų saugiklių ar grandinės pertraukiklių poreikį kiekvienai šakai. Elektroninė apsauga reaguoja greičiau nei įprasti saugikliai, o reguliuojamos srovės nuostatos leidžia tiksliai pritaikyti apkrovą. Integruotas aliarmo išėjimas leidžia nuotoliniu būdu stebėti kanalų būseną.

Idealūs naudojimo atvejai

• 24 VDC apkrovų apsauga pramoninėse valdymo sistemose
• Maitinimo paskirstymas keliems jutikliams, vykdymo elementams ar valdikliams
• Visos sistemos išjungimo prevencija dėl vienos šakos gedimo
• Sprendimai, kuriems reikalinga selektyvi apsauga ir nuotolinė diagnostika

Gera žinoti

Modulis skirtas montuoti ant DIN bėgio ir naudoja varžtinius gnybtus patikimam prijungimui. Jis veikia plačiame temperatūrų diapazone ir pasiekia daugiau nei 99 % naudingumo koeficientą, sumažindamas energijos nuostolius. Trumpojo jungimo srovės vertė yra 10 kA 24 VDC sistemoms.

Patarimas: reguliuodami kiekvieno kanalo srovę, atsižvelkite į konkrečios apkrovos poreikius – tai užtikrins optimalią apsaugą ir išvengsite nereikalingų suveikimų. Aliarmo išėjimą prijunkite prie valdymo sistemos, kad galėtumėte greitai reaguoti į gedimus.
