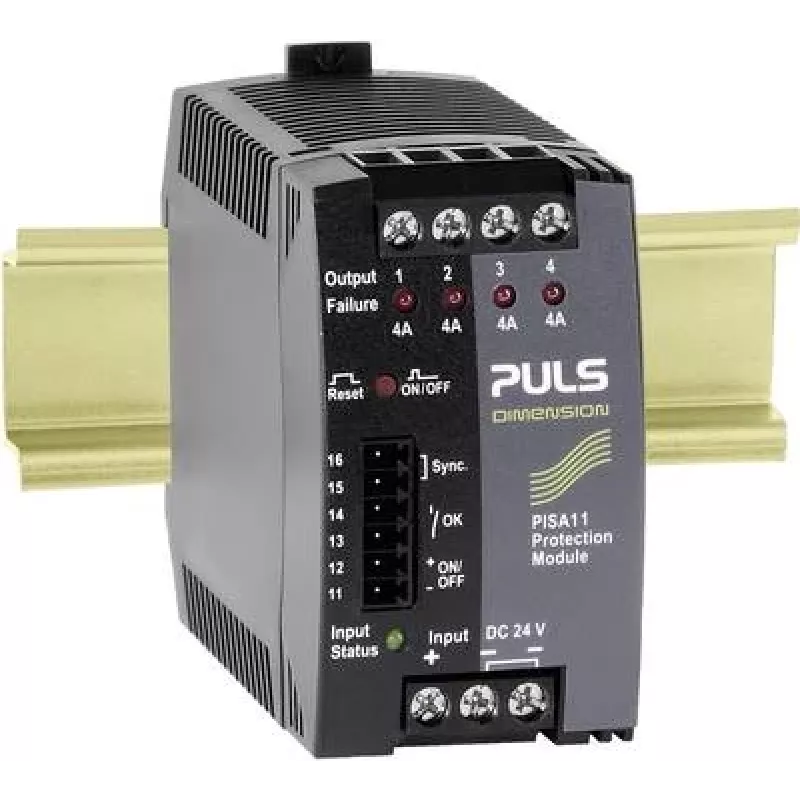

PULS DIMENSION PISA11.404 4 kanalų saugos modulis 24 V/DC 4 x 4 A

Kiekvienas kanalas gali būti nustatytas 1 A, 2 A, 3 A arba 4 A – tai leidžia lanksčiai apsaugoti skirtingus 24 V DC grandinės įrenginius. PULS DIMENSION PISA11.404 saugos modulis skirtas pramoninėms valdymo spintoms, kuriose reikia patikimai apsaugoti kelias apkrovas nuo perkrovos ir trumpojo jungimo.

Kodėl verta rinktis

Šis modulis pakeičia keturis atskirus automatinius jungiklius vienu kompaktišku įrenginiu. Elektroninis suveikimas per mikrosekundes užtikrina, kad gedimo atveju nukentės tik viena grandinė, o kitos ir toliau veiks. Tai sumažina prastovų laiką ir palengvina gedimų paiešką. Kiekvieno kanalo LED indikatorius (žalias/raudonas) iš karto parodo, kuri grandinė suveikė.

Techninės specifikacijos

• Įėjimo įtampa: 18–32 V DC
• Kanalų skaičius: 4
• Išėjimo srovė vienam kanalui: 1 A, 2 A, 3 A arba 4 A (pasirenkama)
• Bendra išėjimo srovė: maks. 16 A
• Suveikimo charakteristika: elektroninė, greita
• Montavimas: DIN bėgelis 35 mm
• Darbinė temperatūra: -25 °C iki +70 °C
• Naudingumo koeficientas: > 99 %
• Prijungimas: varžtiniai gnybtai
• Būsenos indikacija: LED kiekvienam kanalui (žalias/raudonas)
• Apsauga: perkrova, trumpasis jungimas
• Apsaugos laipsnis: IP20
• Įėjimo srovė (maks.): 40 A
• Išėjimo įtampa: tokia pat kaip įėjimo
• MTBF: > 1 000 000 h

Kam tinka

• Jutiklių, pavarų ir valdymo grandinių apsauga mašinose
• 24 V DC maitinimo paskirstymas kelioms apkrovoms iš vieno šaltinio
• Gedimų izoliavimas viename kanale, siekiant sumažinti prastovas

Kaip naudoti

Modulis tvirtinamas ant 35 mm DIN bėgelio, prijungiamas varžtiniais gnybtais. Kiekvienam kanalui nustatykite reikiamą srovės ribą (1–4 A) ir prijunkite apkrovą. Įrenginys automatiškai atjungs grandinę, jei srovė viršys nustatytą ribą arba įvyks trumpasis jungimas.

Patarimas: prieš montuodami įsitikinkite, kad maitinimo šaltinis gali tiekti reikiamą bendrą srovę (iki 16 A). Dėl didelio naudingumo koeficiento (> 99 %) modulis beveik nešildo spintos, todėl papildomas vėsinimas nereikalingas.
