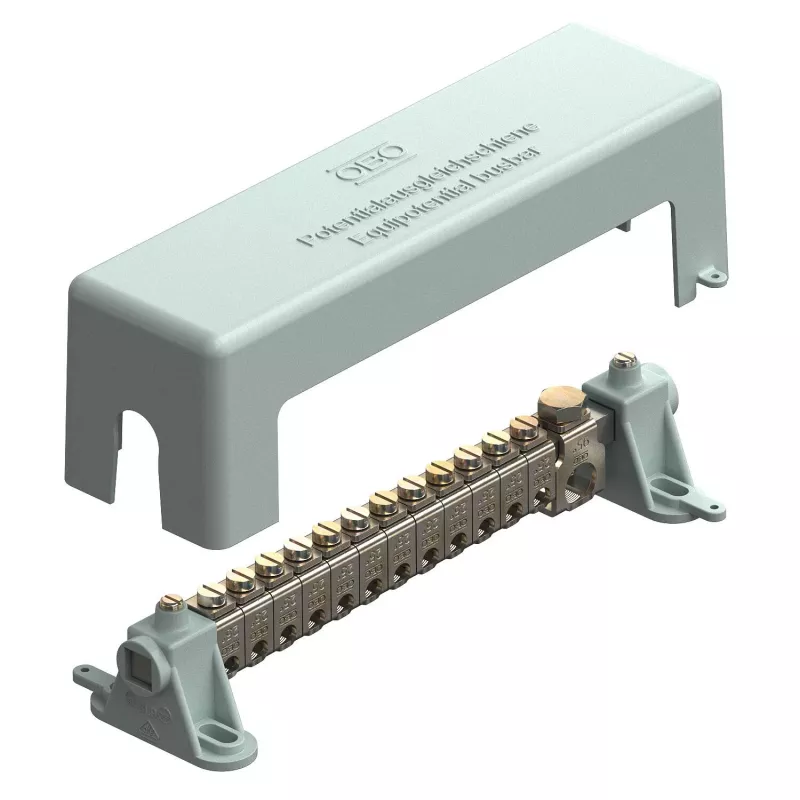

OBO BETTERMANN 1801 potencialų išlyginimo šyna VDE 0185-305 (5015683)

Elektrikams ir montuotojams, kuriems reikia patikimos, standartus atitinkančios potencialų išlyginimo šynos vidaus darbams. OBO BETTERMANN 1801 sujungia įvairių skerspjūvių laidininkus vienoje kompaktiškoje vietoje – tai pagrindinis potencialų išlyginimo sprendimas tiek pastatų elektros instalacijose, tiek žaibosaugos sistemose pagal galiojančius reikalavimus.

Kam skirta

Ši šyna skirta elektrikams ir montuotojams, kuriems reikia patikimo, standartus atitinkančio potencialų išlyginimo sprendimo vidaus patalpose. Ji montuojama ant paviršiaus ir užtikrina aiškų, tvarkingą laidininkų prijungimą.

Pagrindinės savybės

• 7 prijungimo taškai laidininkams 2,5–25 mm² (vienagysliams / daugiagysliams, 16 mm² lankstiems)
• 2 prijungimo taškai laidininkams 25–95 mm² (vienagysliams / daugiagysliams, 70 mm² lankstiems)
• 1 plokščiojo laidininko prijungimas 30 x 3,5 mm
• 1 apvaliojo laidininko prijungimas 8–10 mm (žaibosaugai)
• Iš viso 11 prijungimo taškų
• Kontaktinė juosta iš nikeliuoto žalvario
• Pagrindo plokštė iš pilko polistirolo
• Varžtai iš elektrochemiškai cinkuoto plieno
• Skaidrus, atverčiamas, plombuojamas dangtis
• Montavimas ant paviršiaus
• Atitinka DIN VDE 0100-410 ir DIN VDE 0185-305 (IEC 62305)
• Žaibo srovės atsparumas: 100 kA (10/350 µs)
• Naudojimui viduje

Specifikacijos

• Prekės ženklas: OBO BETTERMANN
• Modelis: 1801
• MPN: 5015683
• EAN: 4012196868421
• Gaminio tipas: potencialų išlyginimo šyna
• Prijungimai laidininkams 2,5–25 mm²: 7
• Laidininkų skerspjūvių diapazonas 2,5–25 mm²: 2,5–25 mm² (vienagysliai / daugiagysliai), 16 mm² (lankstūs)
• Prijungimai laidininkams 25–95 mm²: 2
• Laidininkų skerspjūvių diapazonas 25–95 mm²: 25–95 mm² (vienagysliai / daugiagysliai), 70 mm² (lankstūs)
• Plokščiojo laidininko prijungimas: 1 (30 x 3,5 mm)
• Apvaliojo laidininko prijungimas: 1 (8–10 mm)
• Bendras prijungimo taškų skaičius: 11
• Kontaktinės juostos medžiaga: žalvaris, nikeliuotas
• Pagrindo plokštės medžiaga: polistirolas
• Pagrindo plokštės spalva: pilka
• Varžtų medžiaga: plienas, elektrochemiškai cinkuotas
• Dangtis: skaidrus, atverčiamas, plombuojamas
• Montavimo tipas: ant paviršiaus
• Standartai: DIN VDE 0100-410, DIN VDE 0185-305 (IEC 62305)
• Žaibo srovės atsparumas: 100 kA (10/350 µs)
• Paskirtis: potencialų išlyginimas, žaibosauga
• Aplinkos tinkamumas: naudojimui viduje

Kaip naudoti

Šyną turi montuoti kvalifikuotas elektrikas pagal vietinius reglamentus. Pritvirtinkite ją prie paviršiaus, prijunkite reikiamus laidininkus prie atitinkamų kontaktų ir uždenkite skaidrų dangtį. Dangtis leidžia vizualiai patikrinti sujungimus – po montavimo jį laikykite uždarytą ir plombuotą.

Patarimas: prieš montuodami įsitikinkite, kad visi laidininkų skerspjūviai atitinka šynos specifikacijas. Reguliariai tikrinkite, ar kontaktai tvirtai priveržti, ir neardykite plombų be reikalo.
