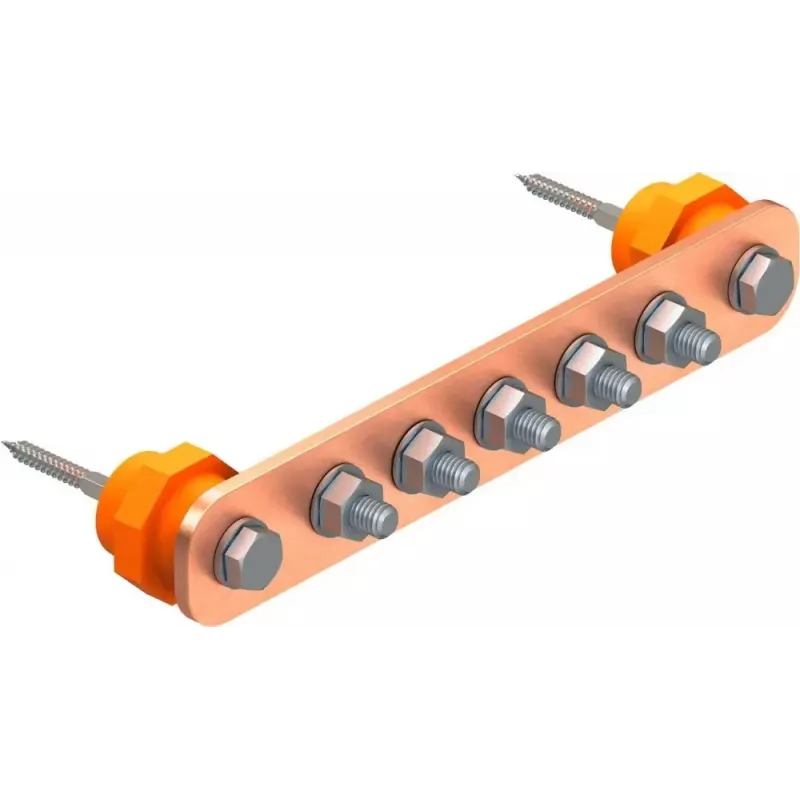

OBO BETTERMANN potencialų išlyginimo šyna 14 prijungimų 5015847

Kai reikia sujungti kelis apsauginius laidininkus viename taške, OBO BETTERMANN potencialų išlyginimo šyna su 14 prijungimo vietų tampa patikimu sprendimu. Ji užtikrina saugų ir standartus atitinkantį pagrindinį potencialų išlyginimą pastatuose pagal DIN VDE reikalavimus.

Kam skirta

Elektrikams ir montuotojams, dirbantiems su pastatų elektros instaliacija, kuriems reikia tvirtos, prie sienos montuojamos šynos pagrindiniam potencialų išlyginimui vidaus patalpose.

Pagrindinės savybės

• 14 prijungimų: 7 maži laidininkai (2,5-25 mm² apvalūs / 1,5-16 mm² daugiasluoksniai), 2 dideli laidininkai (25-95 mm² apvalūs / 25-70 mm² daugiasluoksniai / 30x4 mm plokšti), 1 pagrindinis įžeminimo laidininkas (25-95 mm² apvalus / 25-70 mm² daugiasluoksnis / 30x4 mm plokščias) ir 4 papildomi laidininkai (1,5-10 mm² apvalūs / 1,5-6 mm² daugiasluoksniai).
• Vardinė impulsinė srovė (Iimp): 100 kA (10/350 µs).
• Kontaktinė juosta pagaminta iš nikeliuoto žalvario – puikus laidumas ir atsparumas korozijai.
• Gnybtai pagaminti iš elektrochemiškai cinkuoto plieno – užtikrina patikimą kontaktą.
• Pagrindo plokštė ir dangtelis pagaminti iš polistirolo (PS), pilkos spalvos – izoliacija ir apsauga.
• Montuojama ant sienos – lengvas įrengimas.

Specifikacijos

• Produkto tipas: potencialų išlyginimo šyna
• Bendras prijungimų skaičius: 14
• Prijungimo galimybės (maži laidininkai): 7 x (2,5-25 mm² apvalūs / 1,5-16 mm² daugiasluoksniai)
• Prijungimo galimybės (dideli laidininkai): 2 x (25-95 mm² apvalūs / 25-70 mm² daugiasluoksniai / 30x4 mm plokšti)
• Prijungimo galimybės (pagrindinis įžeminimo laidininkas): 1 x (25-95 mm² apvalus / 25-70 mm² daugiasluoksnis / 30x4 mm plokščias)
• Prijungimo galimybės (papildomi laidininkai): 4 x (1,5-10 mm² apvalūs / 1,5-6 mm² daugiasluoksniai)
• Vardinė impulsinė srovė (Iimp): 100 kA (10/350 µs)
• Kontaktinės juostos medžiaga: nikeliuotas žalvaris
• Gnybtų medžiaga: elektrochemiškai cinkuotas plienas
• Pagrindo plokštės medžiaga: polistirolas (PS)
• Dangtelio medžiaga: polistirolas (PS)
• Spalva: pilka
• Montavimo tipas: montuojama ant sienos
• Naudojimas: pagrindinis potencialų išlyginimas pastatuose
• Atitinka standartus: DIN VDE 0100-410, DIN VDE 0100-540, DIN VDE 0185-305
• Aplinka: vidaus patalpos
• Apsaugos klasė: IP20

Patarimai

Potencialų išlyginimo šyną turi įrengti kvalifikuotas elektrikas pagal vietinius reglamentus. Šyna skirta naudoti tik vidaus patalpose.
