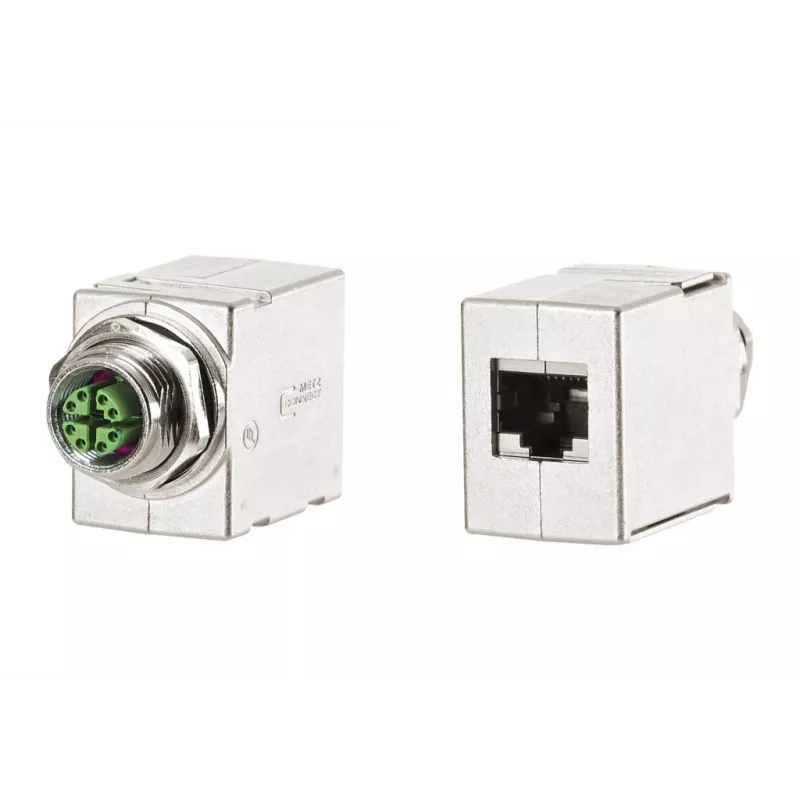

METZ CONNECT M12 D-coded Female Connector, 8-pin, Screw Termination, Shielded, IP67

Ar jūsų gamybos linijoje reikalingas patikimas ryšys, kuris atlaikytų dulkes, drėgmę ir trikdžius? Šis METZ CONNECT M12 D-coded kištukas (MWN811A415) yra būtent tai, ko ieškote – tvirtas, ekranuotas ir lengvai montuojamas lauke.

Privalumai jūsų kasdieniam darbui

Nereikia specialių įrankių – varžtinis kontaktų sujungimas leidžia greitai ir patikimai prijungti laidus vietoje. D-kodavimas užtikrina suderinamumą su Ethernet ir PROFINET tinklais, o ekranavimas apsaugo nuo elektromagnetinių trikdžių, tad duomenys perduodami stabiliai. Cinko lydinio korpusas su nikelio danga yra atsparus korozijai, o užsandarinus (sujungus su kištuku) pasiekiama IP67 apsauga – jokie nešvarumai ar vanduo nepakenks.

Kam šis jungtis tinka?

• Pramoniniams Ethernet ir PROFINET tinklams
• Automatizavimo ir valdymo sistemoms
• Jutiklių ir pavarų prijungimui
• Vietoms, kuriose reikalinga apsauga nuo dulkių ir vandens (IP67)

Pagrindinės specifikacijos

• Jungties tipas: M12, D-coded
• Kontaktų skaičius: 8
• Lytis: Moteriška (kištukas)
• Orientacija: Tiesi
• Ekranavimas: Ekranuotas
• Laidų prijungimas: Varžtinis
• Montavimas: Lauke (field assembly)
• Kabelio išorinis skersmuo: 4,5 - 8,5 mm
• Laido skerspjūvis (kietas/su vytomis): 0,14 - 0,5 mm² (AWG 26-20)
• Vardinė įtampa: 30 V
• Vardinė srovė: 0,5 A esant 40°C
• IP klasė: IP67 (sujungus)
• Darbinė temperatūra: -40 °C iki +85 °C
• Korpuso medžiaga: Cinko lydinys, nikeliuotas
• Kontaktų medžiaga: Vario lydinys, paauksuotas
• Izoliatoriaus medžiaga: PA (poliamidas)
• Jungimo ciklai: > 100
• Standartas: IEC 61076-2-101

Kaip naudoti?

Jungtis montuojama lauke – atsukite dangtelį, įkiškite kabelį (4,5–8,5 mm skersmens), užveržkite varžtus ant laidų (0,14–0,5 mm²) ir užsukite korpusą. Jokių specialių įrankių nereikia. Norint užtikrinti IP67 apsaugą, būtina tinkamai užsandarinti jungtį su kištuku.

Patarimas: naudokite su ekranuotais M12 kabeliais ir įsitikinkite, kad jungtis tinkamai užsandarinta – taip išvengsite trikdžių ir užtikrinsite ilgaamžiškumą net atšiauriomis sąlygomis.
