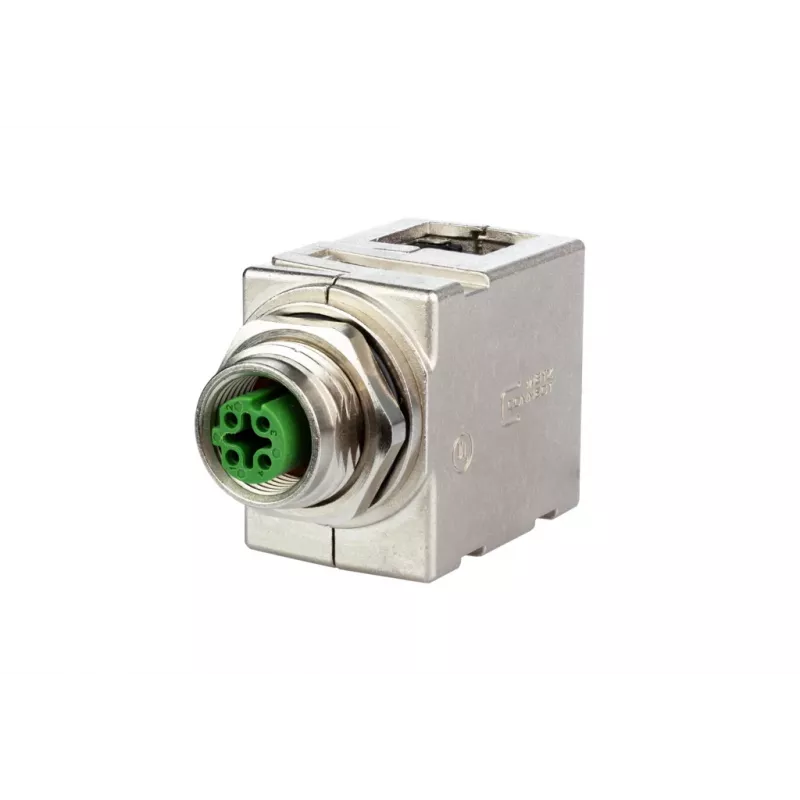

METZ MWN911A115 M12 A-Coded 4-Pole Sensor/Actuator Flush-Mount Connector, Panel Feed-Through, Male to Female, IP67

Kai reikia tvarkingai pravesti M12 jungtį per valdymo spintos sienelę, šis METZ MWN911A115 jungtis tampa idealiu sprendimu. Vietoj kyšančių laidų – tvarkinga, sandari ir patikima perėjimo vieta.

Kodėl verta rinktis

• M12 A-koduota 4 polių jungtis su vyrišku ir moterišku kontaktu – patogus perėjimas per panelę.
• M16 x 1,5 tvirtinimo sriegis leidžia lengvai sumontuoti valdymo spintos arba korpuso sienelėje.
• Skirta 250 V AC/DC ir 4 A – tinka daugeliui pramoninių jutiklių ir pavarų grandinių.
• Nikeliuotas cinko lydinio korpusas ir auksuoti kontaktai užtikrina ilgaamžiškumą net sudėtingomis sąlygomis.
• IP67 apsauga, kai sujungta – atspari dulkėms ir laikinam panardinimui.
• Darbinė temperatūra nuo -40 °C iki +85 °C – tinka įvairioms aplinkoms.

Kaip naudoti

Sumontuokite jungtį valdymo spintos arba korpuso sienelėje per M16 x 1,5 srieginę angą. Vidinėje pusėje prijunkite jutiklį arba pavarą prie moteriškos M12 jungties, o išorinėje – prie vyriškos. A-kodavimas užtikrina suderinamumą su standartiniais pramoniniais kabeliais. Sandarus sujungimas išlaiko IP67 apsaugą.

Techninė specifikacija

• Jungties tipas: M12
• Polių skaičius: 4
• Kodavimas: A
• 1 pusė: M12 vyriškas (kištukas)
• 2 pusė: M12 moteriškas (lizdas)
• Montavimas: panelinis / valdymo spintos perėjimas

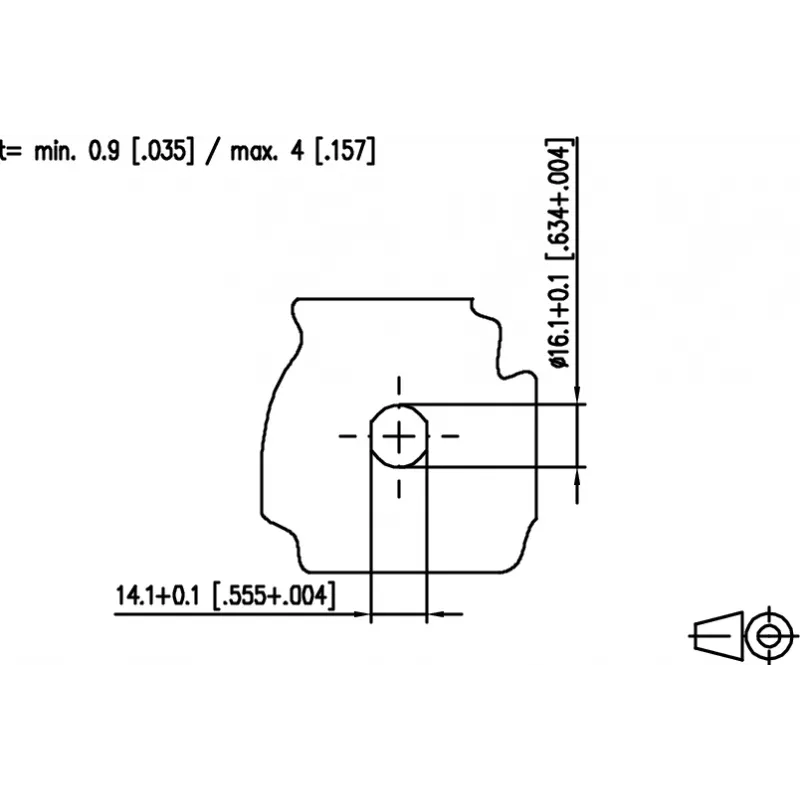

• Montavimo sriegis: M16 x 1,5
• Nominali įtampa: 250 V AC/DC
• Nominali srovė: 4 A
• Apsaugos klasė: IP67 (sujungus)
• Korpuso medžiaga: cinko lydinys, nikeliuotas
• Kontaktų medžiaga: CuZn, auksuoti
• Darbinė temperatūra: -40 °C iki +85 °C
• Izoliacijos varža: > 10^8 Ω
• Kontaktų varža: < 8 mΩ
• Užterštumo laipsnis: 3
• Degumo klasė (izoliacinis korpusas): UL94 V-0
• Atitinka standartą: IEC 61076-2-101
• Sujungimas: M12 kištukas – M12 lizdas (perėjimas)
• Paskirtis: jutiklių / pavarų prijungimas pramoninėje aplinkoje

Pabaigai

Patikimas perėjimo sprendimas pramoniniam M12 ryšiui – ilgaamžė konstrukcija ir kokybiškos medžiagos.
