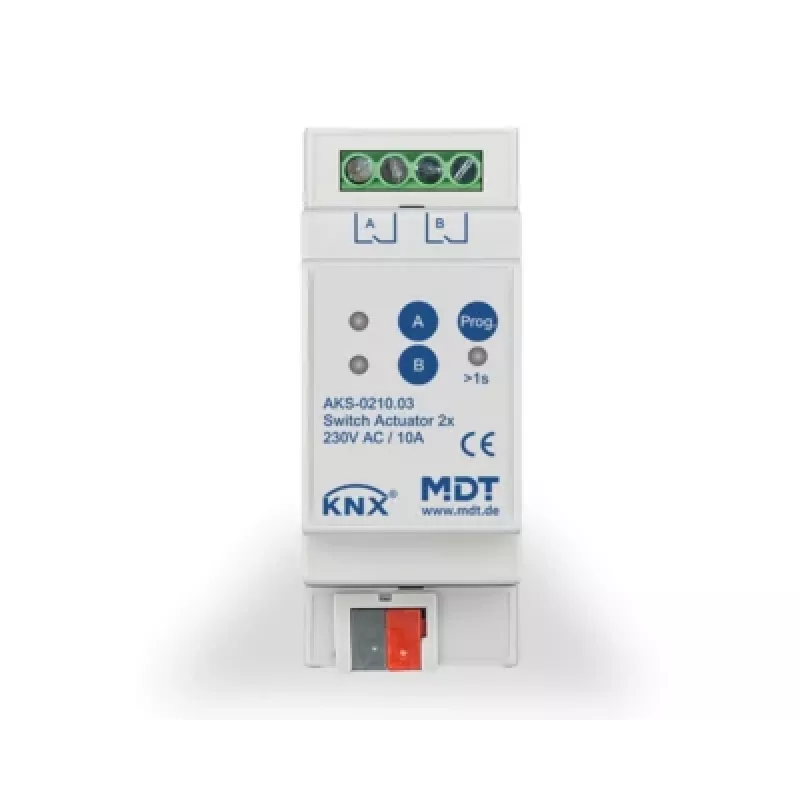

MDT KNX perjungimo aktorius 2 kanalų, 2TE REG, 10A, 230V AC AKS-0210.03

Kai reikia patikimai valdyti dvi atskiras apšvietimo ar kitų elektros prietaisų linijas iš KNX sistemos, MDT AKS-0210.03 yra kompaktiškas ir funkcionalus sprendimas. Šis 2 kanalų perjungimo aktorius, sumontuotas ant DIN bėgelio, užima tik 2 modulius (36 mm), todėl lengvai telpa net ir mažose skirstomosiose spintose.

Kodėl verta rinktis

Kiekvienas kanalas gali perjungti iki 10A esant 230V AC, o tai leidžia valdyti ne tik apšvietimą, bet ir ventiliatorius, siurblius ar kitus variklius. Rankinis valdymas mygtukais praverčia montavimo metu ar gedimų atveju, o būsenos atgalinis ryšys per KNX magistralę užtikrina, kad sistema visada žinotų tikrąją kontaktų padėtį. Be to, aktorius palaiko scenų valdymą, centrines, laiko ir logikos funkcijas – tai suteikia lankstumo kuriant išmaniuosius scenarijus.

Kam tinka

• Namų ir biurų apšvietimo grandinėms perjungti
• Ventiliatorių, siurblių ar kitų variklių valdymui iki 10A
• Integravimui į KNX pastatų automatizavimo sistemas, kai reikia centralizuoto valdymo

Svarbiausios specifikacijos

• Magistralės sistema: KNX
• Išėjimų skaičius: 2
• Perjungimo galia vienam kanalui: 10A (AC1)
• Nominali įtampa: 230V AC
• Montavimo tipas: DIN bėgelis (REG)
• Modulio plotis: 2 TE (36 mm)
• Rankinis valdymas: taip, mygtukais
• Būsenos atgalinis ryšys: taip, per KNX magistralę
• Apkrovos tipas: varžinės, indukcinės, talpinės apkrovos
• Maitinimas (elektronika): KNX magistralė
• Maitinimas (kontaktai): 230V AC
• Apsaugos klasė: IP20
• Darbinė temperatūra: 0°C iki +45°C
• Funkcijos: perjungimas, scenų valdymas, centrinės funkcijos, laiko funkcijos, logikos funkcijos
• Kontakto tipas: normaliai atviras (NO)
• Maks. įjungimo srovė: 16A (150 ms)
• Konfigūravimo programinė įranga: ETS (Engineering Tool Software)
• Sertifikatas: CE

Kaip naudoti

Aktorius montuojamas ant DIN bėgelio skirstomojoje spintoje. Elektronika maitinama iš KNX magistralės, o perjungimo kontaktams reikalingas atskiras 230V AC maitinimas. Konfigūravimas atliekamas su ETS programine įranga, kurioje nustatomi kanalų parametrai, scenos, laiko ir logikos funkcijos.

Patarimas: prieš programuodami ETS, įsitikinkite, kad KNX magistralė ir 230V AC maitinimas yra prijungti teisingai. Montuodami laikykitės vietinių elektros saugos taisyklių. Jei valdote indukcines apkrovas, atkreipkite dėmesį į maksimalią įjungimo srovę (16A 150 ms) ir pasirinkite tinkamus kontaktus.
