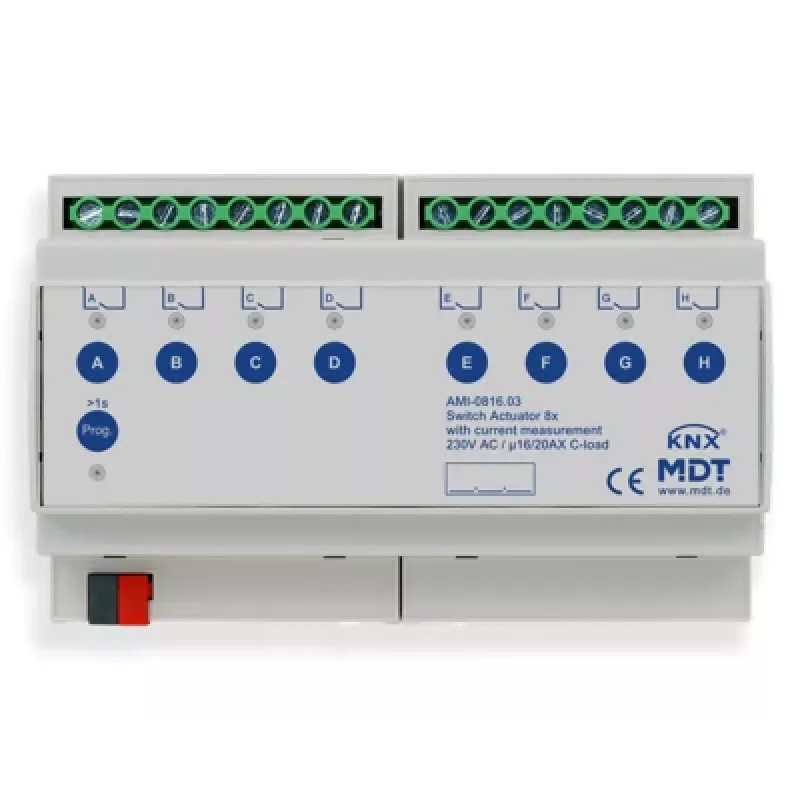

MDT AMI-0816.03 KNX perjungimo aktorius, 8 kanalų, 16/20 A, 230 V, 8 TE, DIN bėgelio

Kai reikia valdyti daug apšvietimo grupių ar kitų elektros prietaisų, dažnai pritrūksta vietos skydelyje. MDT AMI-0816.03 KNX perjungimo aktorius išsprendžia šią problemą – 8 nepriklausomi kanalai sutalpinti vos 8 TE modulio pločio korpuse ant DIN bėgelio.

Kodėl verta rinktis

• 8 atskiri kanalai viename kompaktiškame 8 TE modulyje – sutaupote vietos skydelyje
• Didelė perjungimo galia: 16 A vienam kanalui (AC1), 20 A variklinė apkrova (AC3), bendra maksimali srovė iki 20 A
• Bekontakčiai normaliai atidaryti (NO) kontaktai – tinka įvairiems apkrovų tipams
• Rankinis valdymas su kiekvieno kanalo būsenos indikacija – patogu derinti ir testuoti
• Integruotos funkcijos: scenos, logika, valandų skaitiklis, laiptinės apšvietimas, centrinis valdymas, blokavimas

Kam tinka

Šis aktorius skirtas namų automatizacijos entuziastams ir profesionalams, kurie nori patikimai valdyti apšvietimą, šildymą ar kitas elektros sistemas per KNX magistralę. Puikiai tinka tiek naujiems projektams, tiek esamų sistemų plėtrai, kai reikia daug kanalų mažame plote.

Techninė informacija

• Gaminio tipas: KNX perjungimo aktorius
• Kanalų skaičius: 8
• Perjungimo galia vienam kanalui (AC1): 16 A
• Perjungimo galia vienam kanalui (AC3): 20 A
• Maksimali bendra srovė: 20 A
• Darbinė įtampa: 230 V AC
• Kontaktų tipas: bekontakčiai, normaliai atidaryti (NO)
• Montavimas: DIN bėgelis (REG)
• Modulio plotis: 8 TE
• Magistralės sistema: KNX
• Maitinimas: iš KNX magistralės
• Srovės suvartojimas iš magistralės: apie 5 mA
• Rankinis valdymas: taip, su būsenos indikacija
• Integruotos funkcijos: scenos, logika, valandų skaitiklis, laiptinės apšvietimas, centrinis valdymas, blokavimas
• Apsaugos klasė: IP20
• Darbinė temperatūra: -5°C iki +45°C
• Korpuso medžiaga: plastikas
• Sertifikatas: CE

Kaip naudoti

Sumontuokite aktorių ant standartinio DIN bėgelio elektros skydelyje. Prijunkite prie KNX magistralės – įrenginys maitinamas tiesiog iš magistralės. Kiekvienam kanalui prijunkite norimą apkrovą (apšvietimą, šildymo kontūrą ir pan.). Nustatykite adresus ir parametrus per ETS programinę įrangą. Naudokitės rankiniu valdymu, kad galėtumėte įjungti/išjungti kanalus tiesiogiai skydelyje.

Patarimas: prieš programuodami per ETS, būtinai patikrinkite, ar visi kanalai veikia rankiniu režimu – taip sutaupysite laiko derinimo metu. Taip pat nepamirškite, kad bendra visų kanalų srovė neturi viršyti 20 A, todėl planuokite apkrovas atsakingai.
